双啮合电力传输齿轮传动结构设计

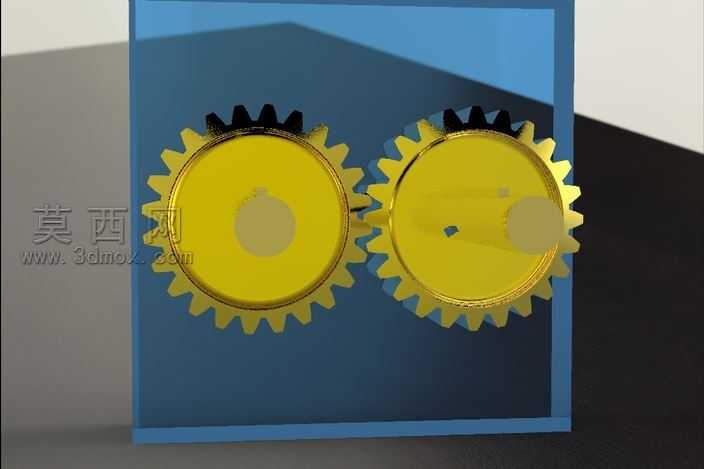

本作品为双齿轮啮合传动结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循渐开线圆柱齿轮的齿廓成型原理，先通过参数方程绘制精确的渐开线齿形曲线，经拉伸生成单个齿轮的基体结构，再对齿顶、齿根位置做圆角过渡处理，避免应力集中问题，随后按照标准中心距完成两个齿轮的装配约束，保证齿侧间隙处于合理范围，确保啮合过程无卡滞、无干涉。渲染阶段采用金属材质搭配哑光安装背板的组合方案，齿轮主体赋予亮面金色金属材质，调整材质的粗糙度、金属度参数模拟真实金属零件的光泽质感，齿顶位置做细微的深色做旧处理，还原实际加工零件的边缘磨损视觉效果；安装背板采用深蓝色哑光塑料材质，地面设置浅灰色哑光平面承载整体结构，通过三点布光方案搭建光照环境，主光源从斜上方投射形成清晰的明暗层次，辅助光源补充暗部细节避免死黑，背光源勾勒齿轮轮廓突出结构立体感，最终渲染图清晰展现两个齿轮的啮合状态。结构设计上，两个齿轮参数完全一致，传动比为1:1，可实现等转速反向动力传递，齿轮中心预留轴孔与键槽结构，可直接与传动轴配合完成动力输入输出，外围设置的安装背板可对齿轮副起到防护与定位作用，避免传动过程中外界杂物进入啮合区域。设计思路围绕小空间内的平行轴动力传输需求展开，摒弃复杂的多级传动结构，采用最简洁的外啮合直齿轮方案，在满足电力传输扭矩传递要求的前提下，尽可能压缩整体结构体积，降低零件加工难度与装配复杂度，模型可直接用于机械原理教学演示、小型传动机构方案验证，也可作为复杂传动系统的基础单元进行拓展修改，适配不同转速、扭矩的传输场景。
