双工位长型材自动焊接设备结构设计

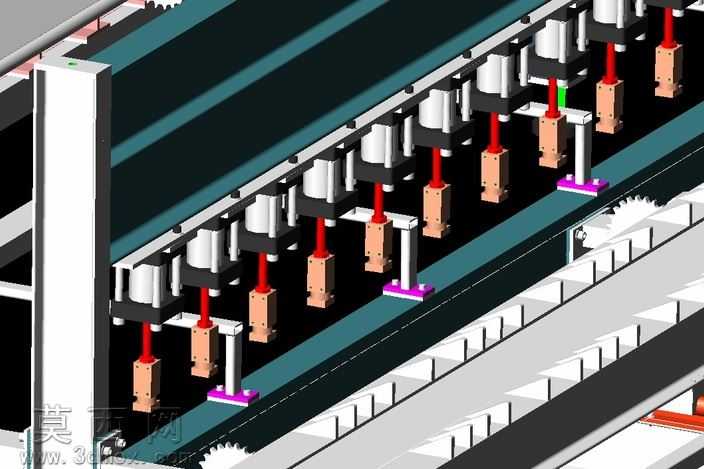

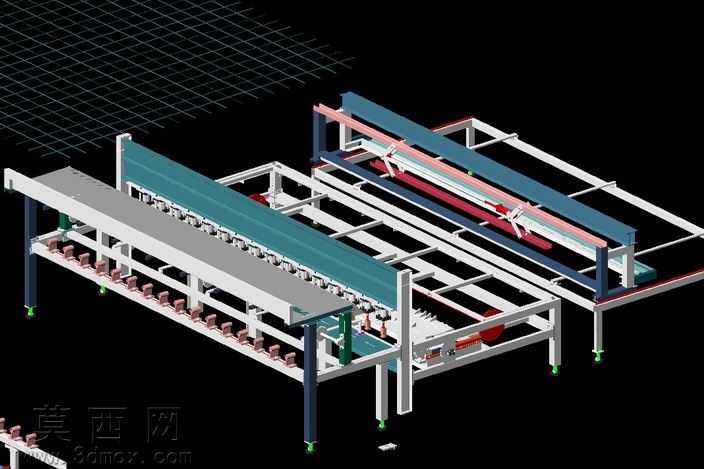

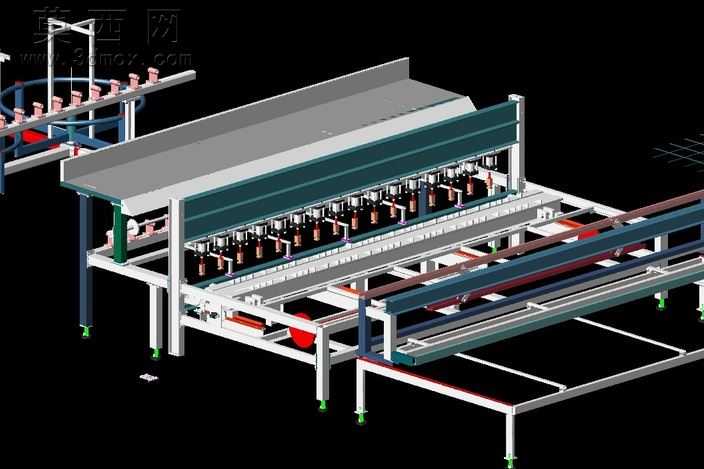

本模型为面向长条形金属构件焊接作业的双工位自动焊接设备，整体采用三维参数化建模完成，建模过程中严格遵循机械设计公差配合规范，对各功能模块的装配关系进行了完整约束，可直观呈现设备的整体布局与运动逻辑。模型渲染阶段采用工业设备常用的哑光金属材质搭配不同色号的喷塑机架材质，对输送辊道、焊接执行模组、机架支撑腿、定位挡块等部件做了材质区分，黑色背景下的渲染效果清晰展现了设备的分层结构，便于快速识别各功能区域。从结构设计来看，设备采用对称式双工位布局，两套平行设置的长型材输送机架分别承担上料待焊与焊接作业功能，可实现焊接作业与上下料操作的并行开展，有效压缩单批次构件的加工辅助时长；机架主体采用方管焊接框架结构，底部配置可调式支撑脚杯，可适配车间地面的不平整工况，保证设备整体安装水平度；每侧机架上设置多组可调式定位挡块与压紧组件，可针对不同宽度规格的长型材实现快速装夹定位，避免焊接过程中构件出现移位变形；横跨两工位的移动模组搭载焊接执行机构，可沿长导轨实现纵向直线行走，配合横向调节机构可适配不同焊缝位置的焊接需求，模组上设置的拖链结构可规整排布焊接线缆与气路管线，避免设备运行过程中管线出现拉扯缠绕问题。设计思路上，该设备重点解决传统长型材人工焊接效率低、焊缝一致性差、工人劳动强度大的痛点，通过双工位轮转作业模式最大化提升焊接设备的利用率，模块化的结构设计也便于后续根据加工需求拓展焊接工位、调整压紧组件间距，适配不同规格型材的焊接加工需求，建模过程中对所有运动部件均做了干涉检查，确保各机构运行行程内无结构碰撞，模型结构完整，可作为同类长构件自动焊接设备的设计参考方案。
