小型手动液压管材弯管工装夹具

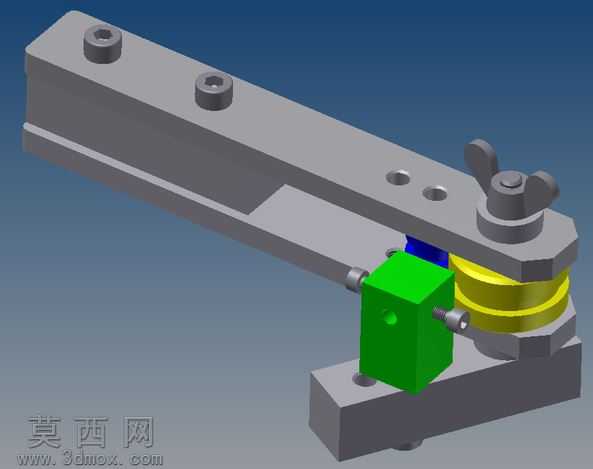

本作品为手动式小型管材弯管工装的三维建模成果，建模过程中严格遵循机械加工工装的实际设计逻辑，对各功能部件的尺寸配合、装配关系进行了精准还原。整体建模采用自底向上的装配设计思路，首先完成各个基础零件的独立建模：作为承载主体的长条形安装基座，建模时还原了其上用于定位固定的沉头安装孔、铰接定位孔的尺寸精度，基座材质设定为普通碳素结构钢，表面做喷砂氧化的哑光金属质感渲染，还原实际工装的耐磨表面特性；上方的铰接压臂采用等截面拉伸建模，还原其长条形受力结构的形态，端部的蝶形锁紧螺母单独建模，还原其手动旋拧的防滑翼型结构，材质设定为镀锌钢材，渲染时突出金属镀层的微弱反光特性。核心弯管执行部分，黄色的弯管成型轮采用回转体建模，还原其轮面适配管材外径的圆弧凹槽结构，材质做黄铜色金属渲染，模拟耐磨铜合金的接触工作面特性；绿色的定位夹紧块采用方块切削建模，其上设置有穿管定位孔与锁紧顶丝孔，材质做阳极氧化绿色硬质铝合金渲染，还原工装中快换定位块的表面处理特征；蓝色的液压缓冲垫采用弹性体材质渲染，还原其受压形变的视觉质感。整体装配过程中严格对齐各铰接轴的同轴度、夹紧块与成型轮的中心距，保证弯管作业时管材的受力路径合理，渲染时采用渐变深蓝背景，搭配定向打光突出各部件的轮廓边界与材质差异，清晰展现工装的操作逻辑：将待折弯液压管材穿入定位块孔内，抵靠在成型轮凹槽中，旋紧蝶形螺母带动压臂下压，即可带动管材沿成型轮轮廓完成指定角度的折弯作业，整体结构紧凑，适配小直径液压油管、气动管材的小批量手工折弯作业场景，建模过程中对所有活动部件的运动间隙做了合理预留，还原实际工装的可动性设计。
