带导向柱结构的工业冲压模具设计

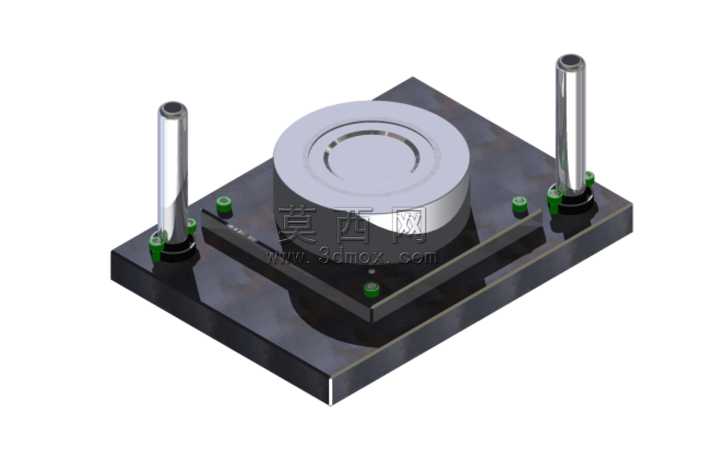

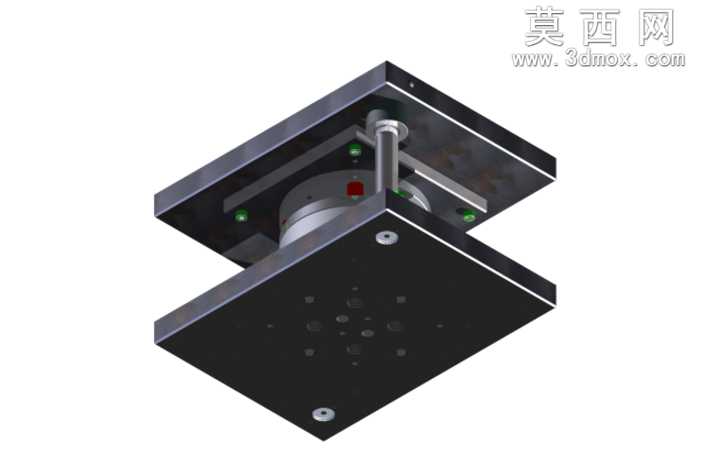

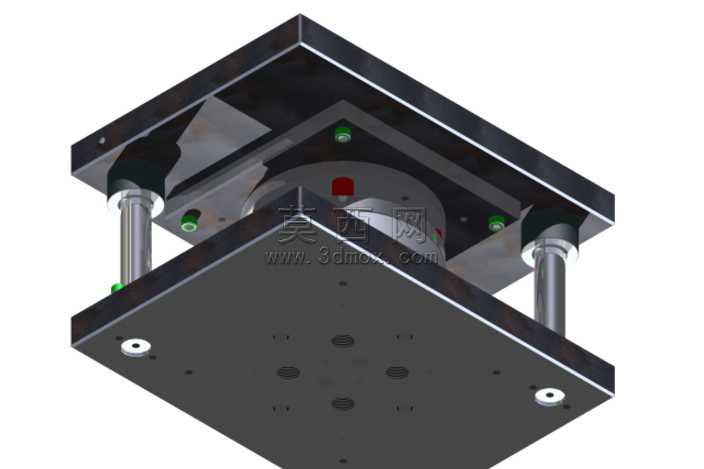

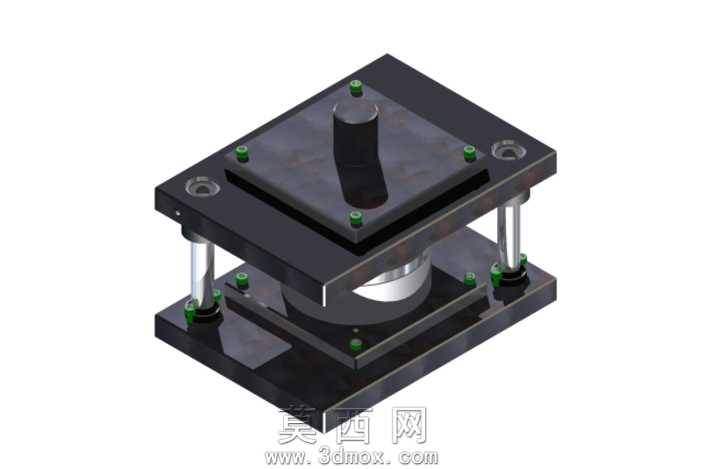

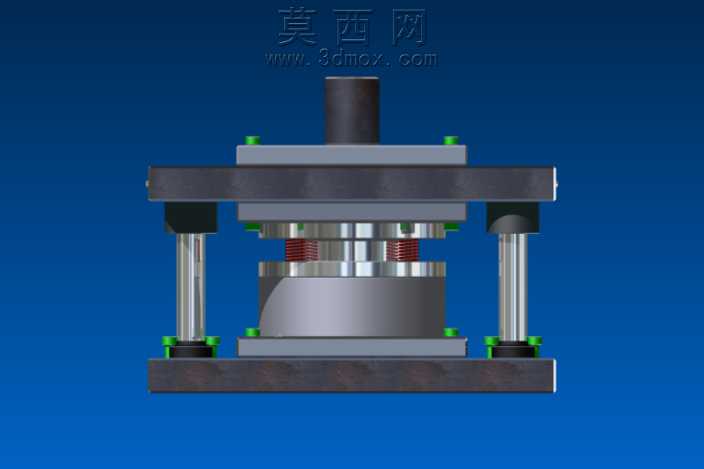

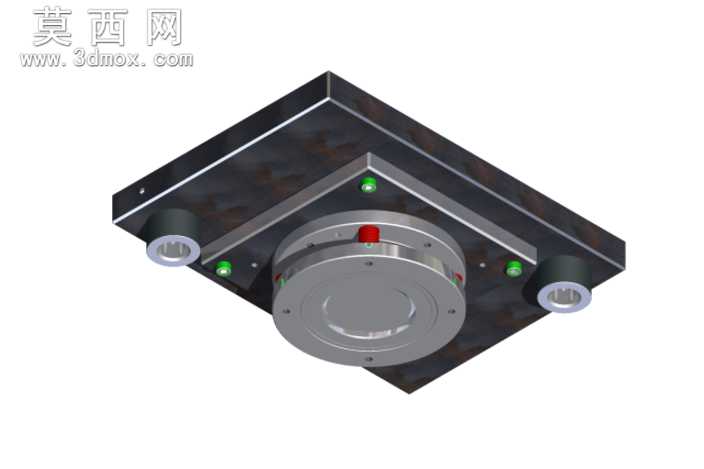

本模型为工业生产用冲压成型模具，采用三维建模软件完成全参数化设计，整体结构分为上模座、下模座、导向组件、成型工位四个核心部分，建模过程中严格遵循机械设计公差规范，对所有配合面预留了合理的装配间隙。模型渲染阶段采用金属哑光材质模拟模具钢的真实质感，对导向柱表面做了镀铬亮面处理，区分不同功能部件的材质特性，同时对安装孔、定位销孔等细节特征做了精细化建模，还原真实模具的加工特征。结构设计上采用双导柱导向结构，导柱与导套采用间隙配合，保证上下模合模过程中的同轴度精度，避免成型过程中出现错位偏差；上下模座采用加厚钢板结构，预留了标准设备安装孔位，可直接适配常规冲压机床的装夹尺寸；成型工位设置了多组定位凸台与避让槽，可完成特定形状工件的一次冲压成型，同时在模座边角处设置了吊装孔，方便模具的转运与安装调试。设计思路围绕量产工况下的稳定性展开，在保证成型精度的前提下简化了非核心部位的结构，降低模具加工成本与后期维护难度，所有受力部位均做了圆角过渡处理，减少应力集中风险，延长模具的使用寿命。模型完整还原了模具的装配关系，各部件可独立拆解查看内部结构，可用于模具结构教学、工装方案评审以及生产前的结构验证，帮助设计人员提前排查装配干涉、结构强度不足等潜在问题，缩短模具开发周期，降低试模成本。
