导轨安装型直通式接线端子结构

　　在低压配电盘、控制柜内部的布线作业里，这类卡装在标准DIN导轨上的直通接线端子，是整柜导线分理、回路接续的核心基础元件，日常做电控柜三维布线设计时，这类端子的排布密度、安装边界直接决定了柜内走线空间的利用率，很多新手做结构排布时容易忽略端子的实际插拔操作空间，最后导致现场接线时螺丝刀没有操作余量，不得不重新调整安装梁位置，耽误装配进度。从实际使用场景来看，这类端子主要承担同一回路导线的直通接续功能，不需要做回路跳转或者信号转换，相比螺钉直接压接在元器件接线柱上的方式，用端子做中转可以避免元器件接线端长期受导线拉力导致的端子座开裂，也方便后期运维时快速拆接线路，不用反复松动元器件本身的接线螺钉，能大幅降低现场检修时损坏核心器件的概率。

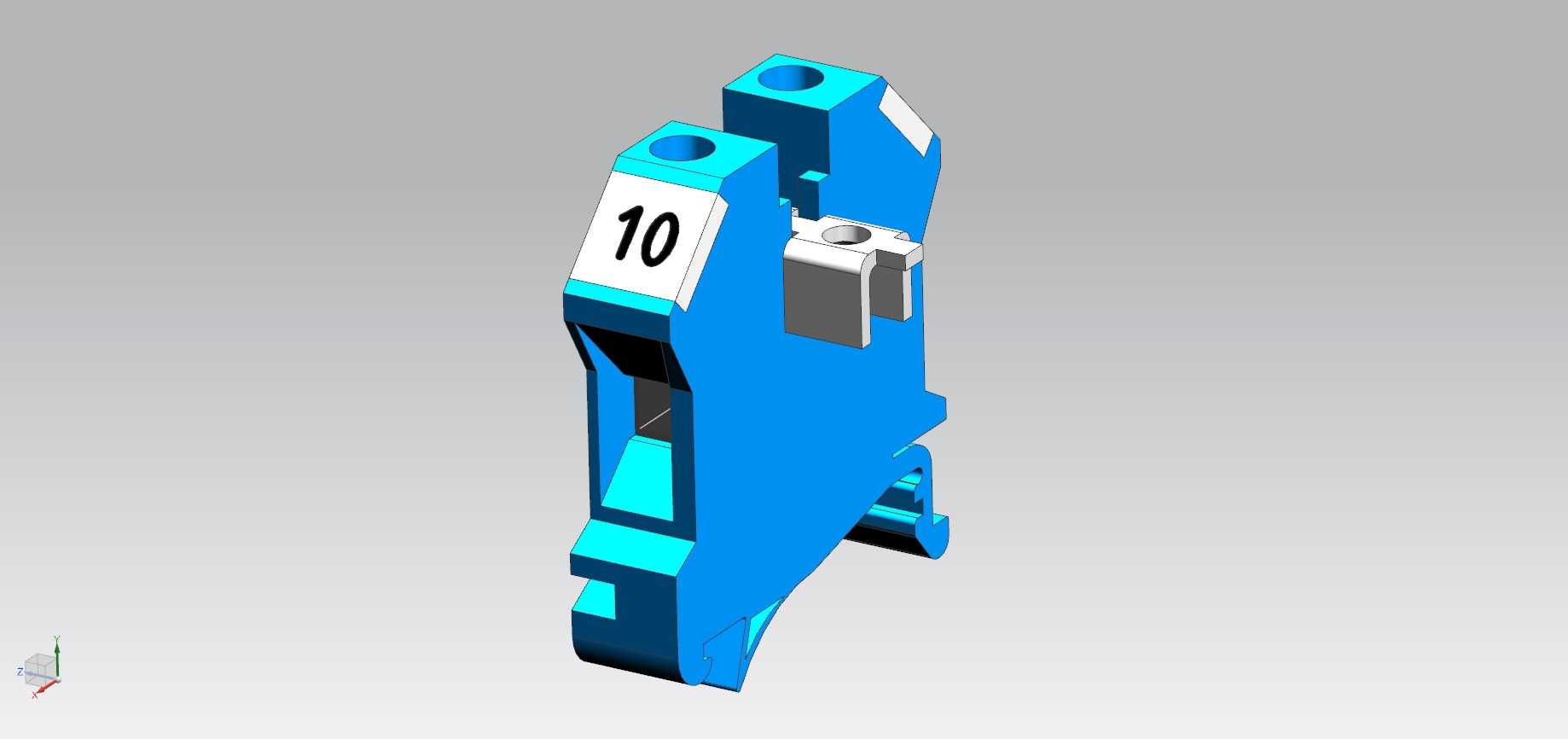

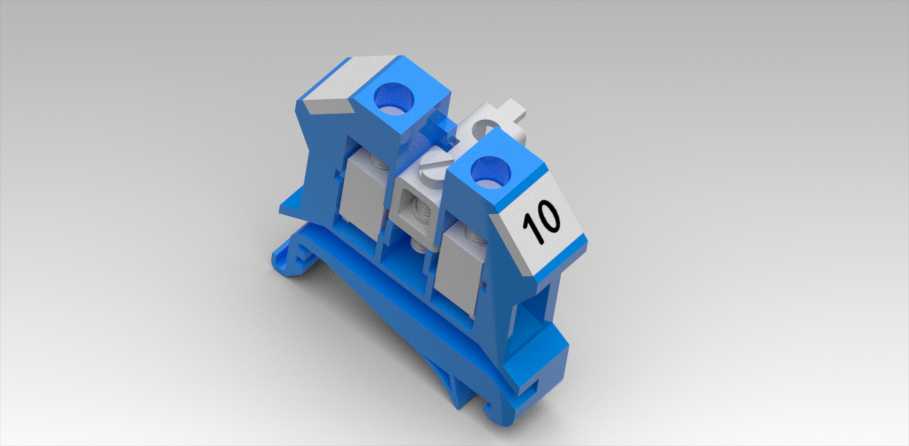

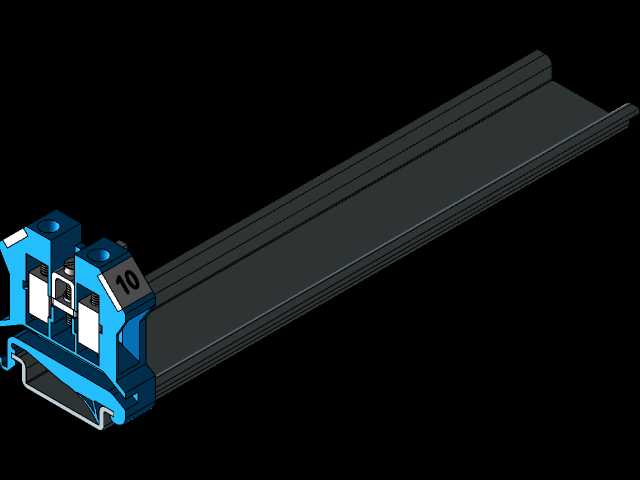

　　这款端子的结构设计完全适配行业通用的TS35标准导轨，底部的弹性卡扣做了圆弧导向结构，安装时只需要将端子上沿卡在导轨上边沿，向下按压就能听到卡扣卡入导轨下沿的脆响，拆卸时用一字螺丝刀撬动底部的弹性卡舌就能快速取下，不需要额外的紧固件，整排端子拼接时侧面的定位凸台和凹槽可以互相嵌合，避免多片端子安装后出现前后错位、导轨上排布歪斜的问题，每片端子的宽度做了严格的尺寸管控，整排10位端子拼接后的总长度误差可以控制在0.5mm以内，方便设计时提前核算安装导轨的裁切长度。端子的导电部分采用铜质镀镍结构，压线位置做了防滑纹处理，螺钉压紧时可以咬入导线线芯，避免长期受震动出现导线松脱的问题，外部的绝缘基座采用阻燃PA66材质，相邻端子之间的绝缘隔板高度高于导电件2mm以上，即使接线时导线铜丝有少量外露，也不会出现相邻回路短路的问题，端子上部的标识位可以插入标准号签，方便运维时快速识别回路编号，图中展示的10号标识就是现场常用的编号标识方式。

　　做三维建模时，这类端子的细节还原需要重点关注几个安装边界：首先是端子上部的压线螺钉操作空间，需要在端子正上方预留至少35mm的螺丝刀操作空间，不能在这个空间内布置线槽或者其他元器件；其次是端子下部的导轨安装空间，导轨背面需要和安装板预留至少2mm的间隙，方便导轨的固定螺钉安装；另外端子前后侧的导线弯曲半径需要匹配接入导线的线径，比如接入2.5平方毫米导线时，端子前后需要预留至少15mm的导线弯曲空间，避免导线过度弯折导致绝缘层破损。很多设计人员在做柜内布局时，只考虑端子本身的外形尺寸，忽略这些操作和安装的预留空间，最后生产装配时才发现无法接线，只能重新调整布局，反而增加了整体设计成本。

　　这类直通端子和双层端子、试验端子不同，没有额外的功能结构，结构相对简单，但对尺寸精度的要求反而更高，因为整排端子往往要在柜内排布几十甚至上百片，单片的尺寸误差累积起来就会导致整体安装尺寸出现较大偏差，建模时需要严格按照实际产品的尺寸公差做装配约束，确保拼接后的整体尺寸和实际安装状态一致，为后续的布线仿真、干涉检查提供准确的模型基础。在实际的设备选型中，这类端子需要根据接入导线的线径、额定载流量选择对应规格，不同电流等级的端子外形尺寸、压线范围都有区别，建模时不能混用不同规格的端子模型，否则会导致后续的BOM统计出现错误，采购回来的元器件无法适配设计的安装空间。
