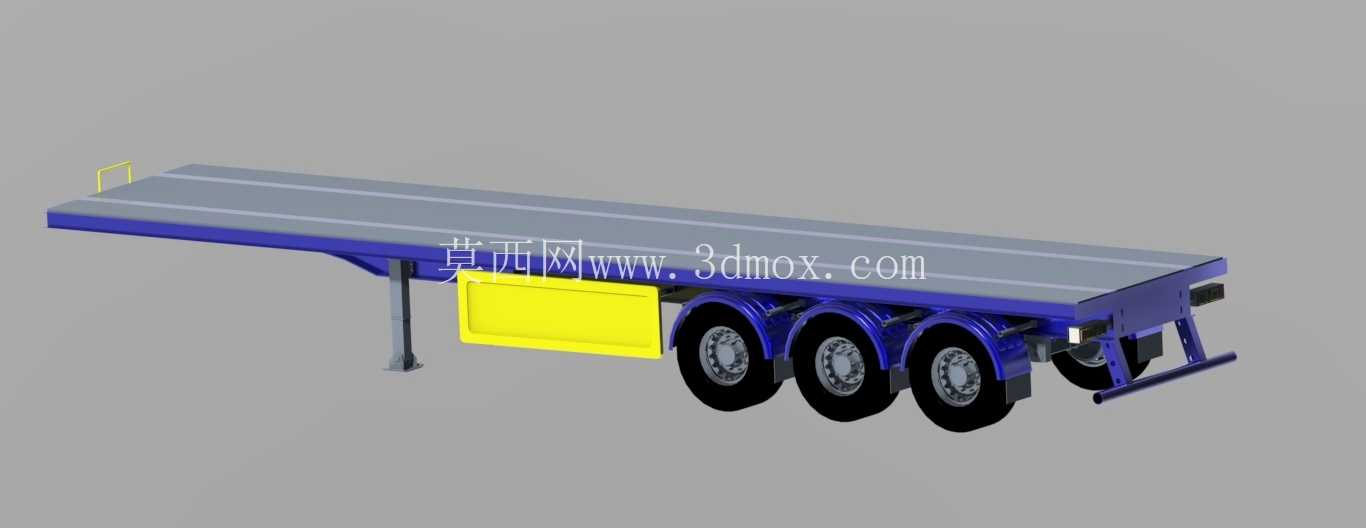

三轴平板式货运半挂运输承载装置

　　该三轴平板半挂承载装置主要面向干线公路物流、港口短驳、工程物料转运等场景使用，可适配集装箱、大型钢构件、工程机械设备、成垛建材等多种规整或异形重载货物的运输需求，相比栏板、厢式挂车拥有更灵活的装载边界，不受货厢栏板高度、厢体内宽限制，可通过绑扎带、钢丝绳、紧绳器配合平台上预留的绑扎挂点完成不同规格货物的固定，适配散杂、超限尺寸货物的中长途转场作业。

　　从结构设计逻辑来看，该装置采用低重心布局思路，主承载平台为平直贯通式钢板焊接结构，平台表面预留等距布置的防滑条与绑扎固定点位，避免货物运输过程中出现滑移；车架主纵梁采用变截面工字钢结构，在承载集中的悬架安装区域做加厚加强处理，在非承载区域做减重优化，平衡整体承载能力与整备重量，降低无效载荷带来的能耗损耗。车架前端设置支撑支腿结构，在与牵引车头脱离时可独立支撑整车载荷，支腿采用手摇式机械升降结构，可根据不同牵引座高度调整支撑高度，适配不同型号的牵引车头对接，支腿底部设置大尺寸支撑盘，降低对停放场地的地面压强，避免软质地面出现沉陷问题。

　　行走机构采用三轴等距布置方案，每根车轴匹配双轮胎配置，搭配钢板弹簧悬架结构，可有效过滤铺装路面行驶过程中的颠簸冲击，降低车架承载面的振动幅度，保障易碎、易变形货物的运输稳定性；车轴端集成常规鼓式制动结构，配套气路接口可与牵引车头的制动系统联动，满足重载行驶下的制动距离要求。车架侧部设置封闭式工具箱结构，可存放绑扎工具、备胎拆卸工具、消防器材等随车物品，工具箱采用侧开式密封结构，避免行驶过程中雨水、扬尘进入内部存放空间。车架尾部设置低位防撞梁结构，符合道路行驶安全规范要求，可在发生追尾事故时吸收部分冲击能量，避免后方小型车辆直接钻入挂车底部；尾部同时预留牌照安装位、示廓灯安装接口，满足道路行驶的法规要求。

　　从安装边界与尺寸适配角度来看，该平板承载面的离地高度匹配常规公路限高要求，装载常规高度集装箱时整体高度不超过道路限高阈值；整车宽度符合货运车辆外廓尺寸标准，可满足等级公路、高速路段的通行要求；前端牵引销的安装位置与尺寸符合通用半挂牵引座的适配标准，无需额外改装即可对接市面主流型号的牵引车头。平台边缘设置的黄色边梁标识可在夜间、低能见度环境下提示车辆外廓边界，降低会车、装卸作业时的剐蹭风险。

　　在实际使用场景中，该类平板半挂可根据运输需求灵活调整固定方式，运输标准集装箱时可直接在平台对应位置安装集装箱转锁，快速完成箱体固定；运输大型工程设备时可通过爬梯引导设备自行开上承载平台，再通过多点位绑扎完成固定；运输长尺寸钢构件、管材时，可不受货厢长度限制，在不超出道路超限要求的前提下完成超长物料的承载。设计过程中对车架的受力分布做了针对性优化，在悬架支撑点、牵引销连接点、支腿安装点等应力集中区域均做了加强筋补强处理，避免长期重载行驶过程中出现车架开裂、变形等问题；所有外露金属构件均做了多层防腐涂装处理，蓝色涂装为车架主体防护层，黄色构件为安全标识色，兼顾防腐性能与安全警示作用。
