带加强筋斜向支撑立式铰接支座结构

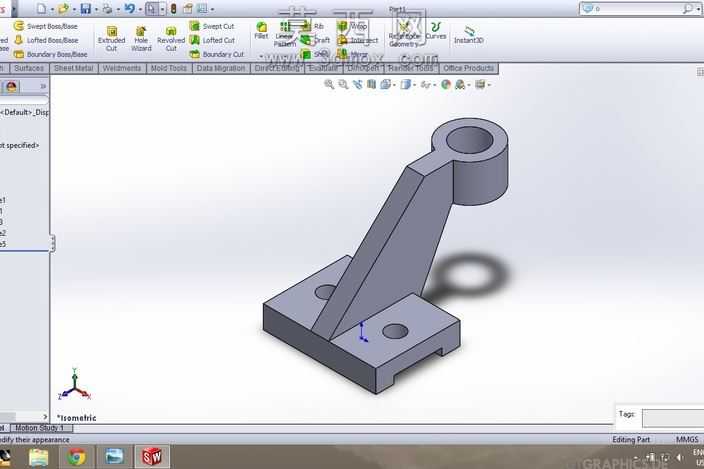

该作品为机械建模练习类的结构件三维设计，整体采用立式铰接支座的经典构型，建模过程遵循机械零件设计的规范逻辑，从基础草图绘制开始逐步完成实体构建。首先在基准平面上绘制底部安装板的轮廓草图，通过拉伸特征生成带安装孔的方形底座，底座上预留两个对称的通孔用于螺栓紧固安装，底部边缘设计有定位卡槽结构，可实现安装时的快速对位。随后在底座上方绘制斜向支撑臂的引导线，通过拉伸与筋特征生成连接底座与顶部铰接筒的斜向支撑板，支撑板与底座、顶部筒身的衔接处均做了圆角过渡处理，避免应力集中问题，同时提升结构的整体刚性。顶部的铰接筒为空心圆柱结构，内孔用于穿装铰接销轴，外圆柱面与斜支撑板平滑衔接，保证受力时的载荷均匀传递。建模过程中充分考虑了零件的加工工艺性，所有安装孔均采用通孔设计，支撑筋的厚度符合常规五金件的加工壁厚要求，各特征之间的几何约束完全定义，不存在过定义或欠定义的草图问题。材质渲染采用哑光金属质感，模拟铸铁或铸铝支座的真实表面效果，渲染时调整了环境光与反射参数，清晰展现零件的棱边、圆角与孔位结构，各部分结构的比例协调，符合机械支座类零件的实际尺寸比例逻辑。设计思路围绕基础机械零件的建模训练展开，涵盖了草图绘制、拉伸、筋特征、孔特征、圆角特征等常用三维建模命令的使用，通过该练习可掌握支撑类机械零件的建模流程，理解加强筋结构对提升零件刚性的作用，熟悉安装孔、铰接位等功能结构的设计要点，整个模型的几何拓扑结构完整，无破面、重叠面等建模错误，可直接用于后续的装配干涉检查、工程图生成等后续设计环节。
