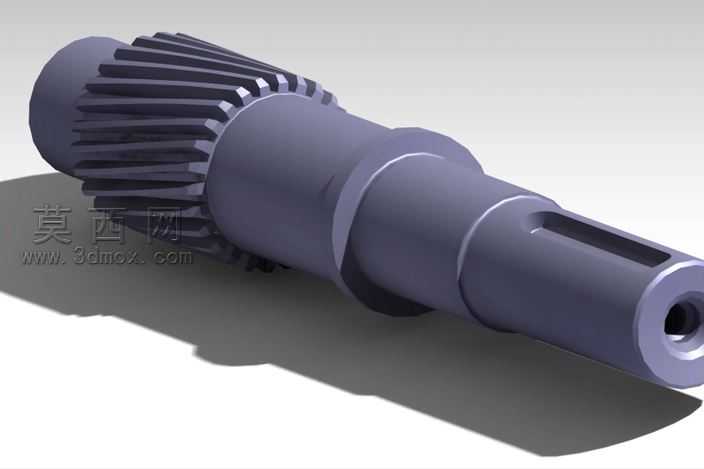

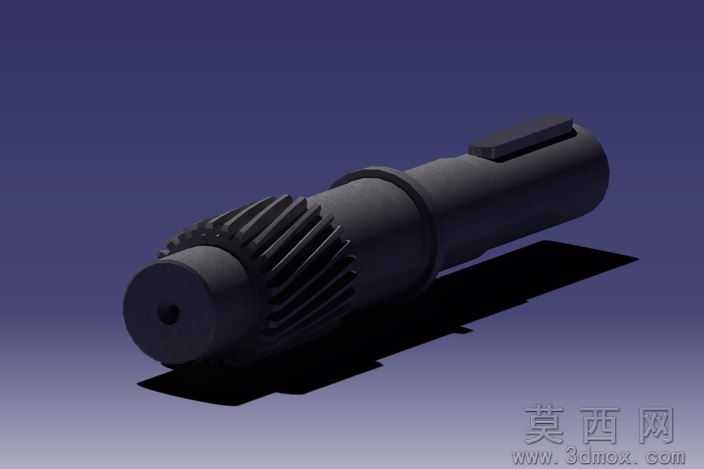

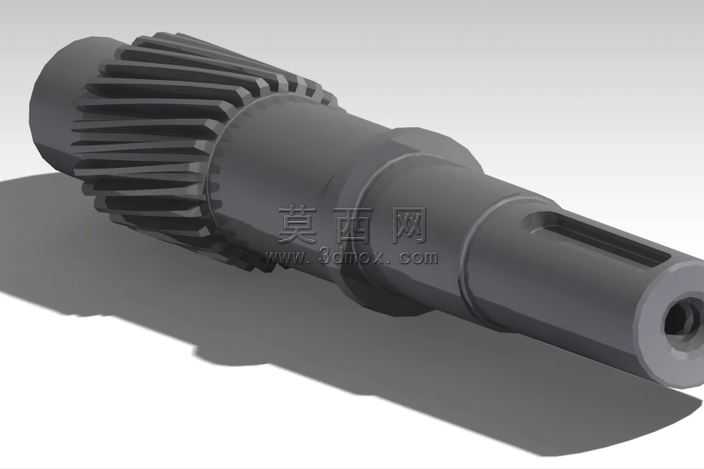

带斜齿段的阶梯式传动轴三维结构

本轴类零件采用三维参数化建模方式完成全结构构建，建模过程中以回转体特征为基础，首先绘制轴的轴向截面轮廓线，通过回转命令生成阶梯轴的基础基体，精准控制各轴段的直径、长度尺寸，匹配不同装配位的公差配合要求。针对轴身集成的斜齿传动段，采用螺旋扫描特征生成齿槽结构，严格设定螺旋角、模数、齿数、压力角等核心齿轮参数，保证齿面轮廓的啮合精度，齿根与轴段衔接处做圆角过渡处理，降低应力集中风险。轴端设计有轴向定位孔，通过拉伸切除命令完成内孔结构构建，孔口做倒角处理避免装配时刮伤配合零件；轴身对应键槽位置采用拉伸切除生成平键键槽，精准控制键槽的宽度、深度与轴向位置，满足扭矩传递的装配需求。建模完成后对零件进行材质赋予，选用合金结构钢材质，调整材质的粗糙度、金属反光度参数，还原钢制零件的真实质感；渲染阶段采用三点布光方案，主光源模拟工业照明从斜上方投射，突出轴的阶梯轮廓与斜齿的齿面纹理，辅光源补光消除暗部死黑，环境光添加柔和反射效果，让金属表面呈现自然的明暗过渡，清晰展现各结构的衔接关系。设计过程中充分考虑轴的传动工况，各轴段的直径变化遵循等强度设计原则，斜齿段与光轴段的过渡圆角、轴肩高度均经过结构合理性校验，既保证零件的整体刚度，又避免不必要的材料冗余；键槽与定位孔的位置设计兼顾装配工艺性，预留足够的装配操作空间，齿面的参数设定匹配对应啮合齿轮的传动比要求，确保动力传递过程的平稳性，减少传动过程中的冲击与噪音。
