DFN-5型SMD集成电路封装三维建模作品

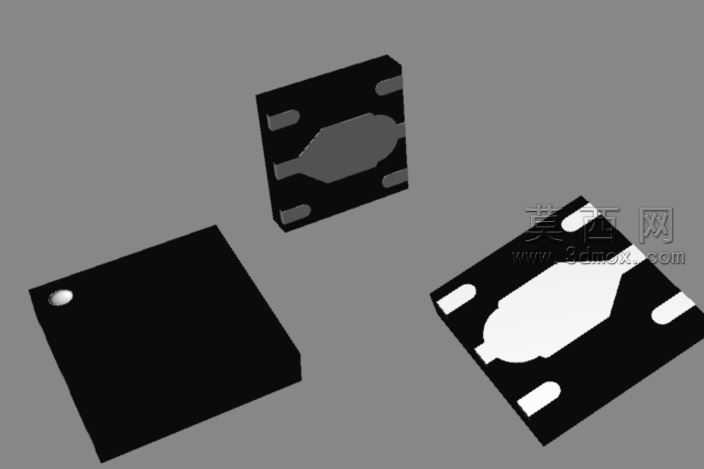

本作品为DFN-5规格SMD集成电路封装的三维建模成果，建模过程围绕贴片式集成电路封装的真实结构特征展开，首先梳理DFN封装无引脚、双侧焊盘外露、本体方正的核心结构特点，确定1:1还原真实封装尺寸比例的建模基准。建模阶段先绘制封装本体的基础轮廓，通过拉伸命令生成塑封主体的方正基体，针对塑封本体边缘的微小倒角做精细化处理，还原量产封装的工艺细节；随后处理外露焊盘结构，根据DFN-5的引脚定义，分别绘制五个焊盘的轮廓草图，通过拉伸、布尔运算将焊盘与塑封主体做装配级的结构整合，确保焊盘突出高度、位置公差与工业标准完全匹配，同时还原焊盘表面的平整金属质感特征。针对封装的内部引线框架结构，单独建模完成框架的导通路径造型，还原芯片承载区、引脚连接区的结构形态，通过半透明化的塑封材质设置，可直观展示内部框架与外部焊盘的连接关系。材质渲染阶段，塑封主体采用哑光黑色环氧塑封料材质，调整材质的粗糙度、反光度参数还原真实塑封件的微磨砂质感，外露焊盘采用镀锡金属材质，添加轻微的表面纹理模拟SMT工艺后的焊盘表面状态，内部引线框架采用铜合金材质，调整金属光泽度还原冲压铜材的视觉效果。设计过程中充分考虑DFN封装轻薄化、小尺寸的应用特点，对封装的厚度参数、焊盘间距做反复校验，确保模型可直接用于PCB布局仿真、SMT贴装工艺模拟、电子组件装配演示等场景。建模完成后通过多角度渲染展示，分别呈现封装整体外观、焊盘分布细节、内部框架结构三个视角的效果，完整呈现DFN-5封装从外部形态到内部结构的全部特征，模型结构无冗余面数，几何特征完整，可适配各类三维仿真、教学演示、产品设计参考的使用需求，准确还原了表面贴装集成电路封装的工业设计细节与结构逻辑。
