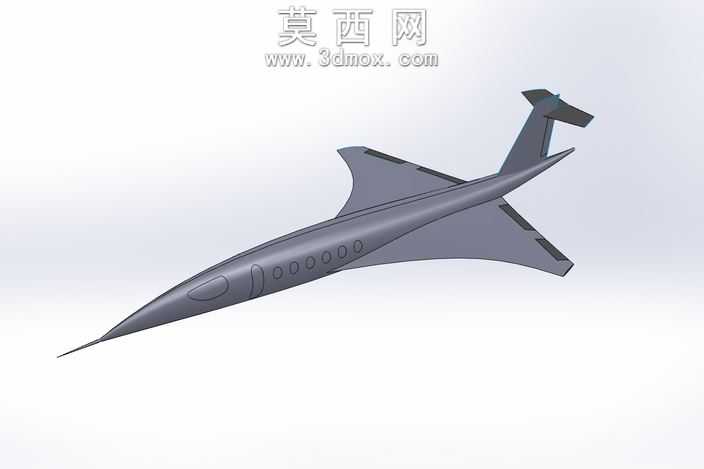

超音速商务喷气式概念飞机三维设计

本作品为10座级超音速商务喷气式概念飞行器三维建模成果，整体建模过程围绕高速飞行气动需求与商务舱空间布局展开，在三维软件中首先完成机身长细比的参数化构建，针对2马赫持续巡航的飞行特性，将机头设计为修长尖锐的锥形结构，有效降低超音速飞行状态下的激波阻力，机身曲面采用高阶连续NURBS曲面搭建，从机头到机尾实现顺滑的曲率过渡，避免曲面折角带来的气动干扰与应力集中问题。机翼部分采用大后掠角三角翼融合布局，在建模阶段反复调整机翼后掠角度与翼型厚度，匹配无加力燃烧室的EJ200涡扇发动机动力特性，保证在2马赫巡航速度下的升阻比表现，尾翼采用T型尾翼布局，垂尾与平尾的连接位置经过多轮曲面优化，既保证高速飞行的航向稳定性，也兼顾低速起降阶段的操纵效率。机身侧面的客舱舷窗按照10座商务舱的排布规律均匀布置，舷窗开孔位置与机身内部承力结构做了避让设计，在外观建模阶段同步完成了机身蒙皮的分缝细节，包括机头雷达罩接缝、客舱舱门轮廓、机翼与机身的整流带过渡结构，还原真实飞行器的制造分块逻辑。材质渲染阶段，机身主体采用哑光航空铝合金材质，调整金属粗糙度与反射参数模拟真实民航客机的蒙皮质感，机翼前缘与尾翼顶端添加深色耐高温复合材料材质，对应高速飞行下的前缘热防护需求，发动机舱部分做了金属高温灼烧的质感渐变，提升模型的真实感。设计思路上围绕2004年提出的初始布局概念，在4500海里航程、2马赫巡航的性能指标下，平衡高速气动效率与商务客舱的乘坐空间，将发动机布置于机身尾部两侧，通过曲面整流实现与后机身的顺滑融合，既降低发动机噪音对客舱的影响，也减少发动机挂架带来的额外气动阻力，整体模型结构完整，曲面质量达标，可用于航空概念设计展示、气动布局参考等场景。
