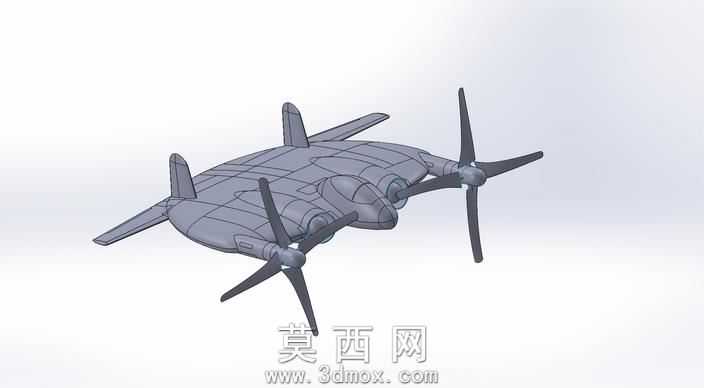

XF5U飞行煎饼概念飞行器三维建模作品

本作品为XF5U飞行煎饼概念飞行器的三维建模成果，建模阶段以该型验证机的扁平圆盘状机身、双旋翼布局的核心特征为核心依据，在三维建模软件中首先完成整体比例框架的搭建，先以基准平面勾勒出机身扁平椭圆的轮廓草图，通过曲面放样、加厚等命令生成一体化的机身主体结构，还原该机型区别于常规飞行器的低展弦比圆盘机身设计，保证机身曲面过渡顺滑，精准复现其独特的气动外形轮廓。建模过程中对两侧伸出的短翼结构、双旋翼安装基座、尾端的小型垂直安定面都做了独立的结构拆分，每一个部件都通过草图约束、特征拉伸、倒角处理完成细节构建，旋翼部分单独建模，还原三叶螺旋桨的翼型弧度、桨毂的连接结构，同时保证旋翼与机身安装位的装配关系准确，可直观呈现双旋翼对转的布局逻辑。材质与渲染阶段，机身主体采用哑光航空铝合金材质参数，调整金属粗糙度、反射率参数还原军机蒙皮的质感，旋翼部分采用深色复合材料材质，调整半哑光的表面属性区分机身与旋翼的材质差异，渲染时采用柔和的影棚光源，多角度打光凸显机身曲面的弧度变化与结构层次，避免阴影过暗遮挡结构细节。设计思路上优先还原该机型“飞行煎饼”的标志性扁平外形，在保证外观还原度的基础上，对机身表面的蒙皮分模线、座舱凸起轮廓、发动机舱的隆起结构都做了细节刻画，没有过度简化核心识别特征，整体模型结构清晰，部件层级划分明确，可用于航空科普展示、概念飞行器设计参考、3D打印原型制作等场景，完整呈现了这款早期非常规布局验证机的独特外形特征与结构布局。
