适配500mm带宽V型犁式皮带清扫装置

　　在散料输送作业场景里，皮带工作面的残留黏附物料一直是运维环节绕不开的问题——尤其是输送煤炭、矿石、粉料这类易黏结物料时，回程皮带上附着的余料如果不及时清理，会随着皮带运转卷入滚筒与托辊间隙，长期积累会造成皮带跑偏、托辊磨损加速、滚筒包胶层异常损耗，甚至会因为物料洒落堆积在输送线回程段，带来现场保洁工作量陡增、皮带纵向撕裂的潜在风险。犁式皮带清扫器就是针对这类工况设计的接触式清扫部件，这套适配500mm带宽的V型犁式清扫结构，主要安装在带式输送机的头部滚筒下方回程段位置，也可根据现场物料特性布置在输送机中部的合适位置，通过犁刀面与皮带表面的柔性贴合，将皮带上黏附的残留物料刮离，顺着犁面的导流角度滑落至料斗或者接料槽内，避免余料进入回程段。

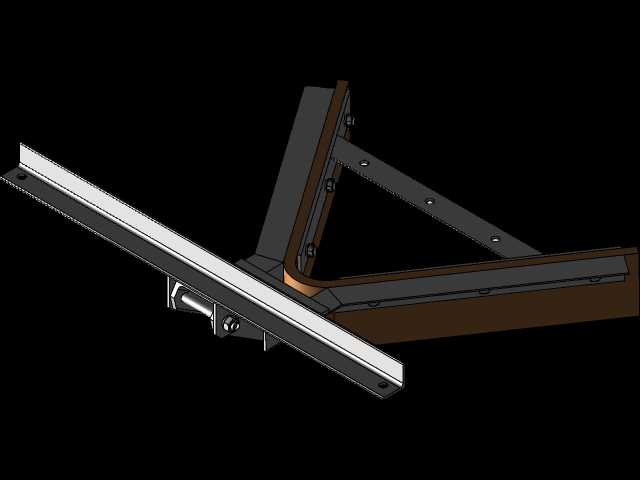

　　从结构设计逻辑来看，这套清扫器采用V型犁面布局，区别于传统平直犁刀的结构，V型结构可以让刮下的物料向犁面两侧分流，避免物料在犁刀中部堆积造成的二次黏带，同时犁刀的贴合角度经过反复校核，既保证刃口与皮带表面有足够的接触压力实现有效清扫，又不会因为压力过大造成皮带表面的异常磨损，尤其是针对带有人字纹或者平面花纹的输送皮带，柔性贴合的结构可以顺着皮带表面的纹理起伏，不会出现局部漏扫或者硬接触刮伤皮带覆盖层的问题。整套结构的安装边界充分考虑了现场改造的适配性，不需要对原有输送机机架做大规模的切割改动，支架部分预留了长条形调节孔位，可以根据现场皮带的实际张紧程度、磨损后的皮带厚度变化，灵活调整犁刀与皮带表面的贴合间隙，运维人员只需要定期检查调整固定螺栓的松紧，就能保证清扫效果长期稳定。

　　在实际功能表现上，这套清扫器针对500mm标称带宽的皮带做了尺寸适配，犁面的有效清扫宽度完全覆盖皮带的工作面宽度，不会出现两侧边缘位置漏扫的情况；犁刀的刃口做了圆弧过渡处理，没有尖锐的棱角，即使在皮带出现轻微跳动、跑偏的工况下，也不会刮伤皮带的橡胶覆盖层。相比毛刷式清扫器，犁式结构对于湿度较大、黏附性较强的物料清扫效果更好，不会出现毛刷缝隙卡料、刷毛磨损后清扫效率骤降的问题；相比空段清扫器的一字型刮板结构，V型犁式的分流设计让刮落的物料可以更顺畅地导入接料装置，不会在清扫器位置形成积料堆。

　　从设计细节来看，整套结构的受力点做了针对性强化，支架部分采用型钢焊接成型，犁面的耐磨层选用高耐磨的复合板材，在长期与皮带、物料摩擦的工况下可以保持较长的使用寿命，减少易损件的更换频率；连接位置的铰接结构可以让犁刀始终保持与皮带表面的浮动贴合，即使皮带因为载荷变化出现上下跳动，犁面也能自动补偿间隙，不会出现瞬时脱离皮带造成的清扫失效。在现场选型适配时，只需要确认输送皮带的实际宽度、皮带运行速度、输送物料的粒度与黏附特性，就可以匹配对应的安装支架尺寸，不需要额外做复杂的三维适配，这套模型完整还原了清扫器的装配关系、各部件的连接尺寸与安装孔位，结构设计人员可以直接参考这套结构完成现场输送线的清扫装置加装设计，也可以根据不同带宽的需求，在现有结构基础上调整犁面宽度、支架跨度，快速衍生出适配650mm、800mm等其他常用带宽的同系列清扫器结构。

　　在日常运维层面，这套结构的易损件只有犁刀的耐磨贴面，更换时不需要拆卸整套支架，只需要松开固定耐磨板的连接螺栓就可以完成更换，大幅降低了运维的时间成本；同时整套结构没有复杂的传动部件，不需要额外的动力源，完全依靠皮带运行时与犁面的接触完成清扫作业，不会额外增加输送线的动力消耗，也不存在电气元件故障带来的停机风险，非常适合矿山、港口、电厂、建材厂这类连续作业的散料输送场景使用。
