饲料厂专用U型无轴螺旋输送设备结构

　　在规模化畜禽饲料生产厂区的工艺布局里，原料从粉碎工段到混合、制粒环节的转运转接，一直是影响连续生产效率的关键节点，传统皮带输送易出现粉料撒漏、残留霉变的问题，斗式提升机则对厂房垂直空间要求较高，不适合老厂区平层车间的改造升级，这款U型螺旋输送结构正是针对这类平层饲料车间的物料转运需求开发。从实际落地的工况来看，该设备主要承担粉碎后谷物粉料、添加预混料的水平段输送任务，U型槽体的敞口式设计既方便日常生产中清理槽内残留物料，避免不同批次饲料交叉污染，也便于检修人员快速观察螺旋叶片的磨损情况，及时更换损耗部件。

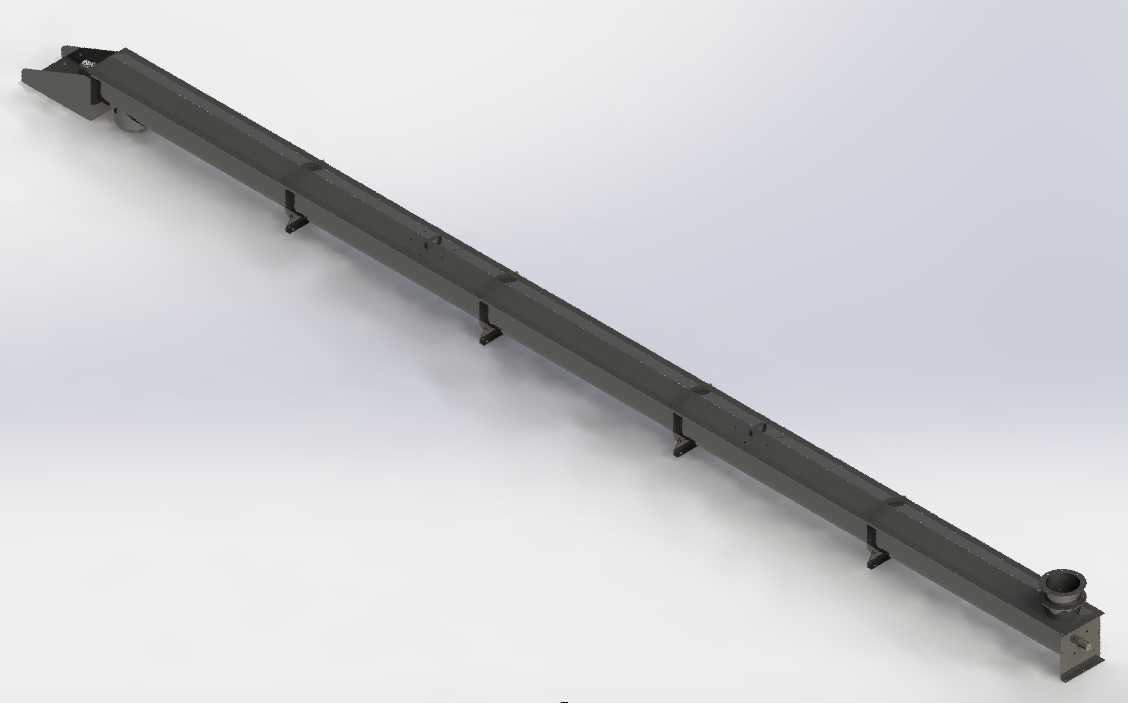

　　设备整体采用长条形卧式布局，槽体截面为标准U型轮廓，顶部可根据现场需求加装密封盖板，减少粉料输送过程中的扬尘溢出，底部等距分布的支撑脚直接与车间地面的预埋钢板通过螺栓固定，安装时不需要额外搭建高架支撑结构，对车间地面荷载要求较低，适配多数建成年限较早、地面承重余量有限的中小型饲料厂车间。驱动端布置在设备的出料侧，采用直联减速结构，减少传动链的功率损耗，进料口设置在槽体尾端的顶部位置，可直接对接粉碎设备的出料溜管，出料口位于驱动端下方，可直接衔接混合机的进料口，整个输送路径全程封闭，避免车间内的粉尘飘散，符合饲料生产的卫生管控要求。

　　设计阶段重点考虑了饲料物料的特性，螺旋叶片采用等距全叶式结构，叶片与U型槽内壁的间隙控制在3-5mm，既避免间隙过大残留物料，也防止间隙过小导致叶片与槽体摩擦产生金属碎屑污染饲料；槽体底部每隔一段距离设置了快开式清理口，生产结束后不需要拆解整机就可以清理槽底积存的物料，尤其适配添加了油脂、糖蜜的粘性饲料输送场景，避免物料粘结在槽壁长期变质。从安装边界来看，设备整体长度可根据车间工段间距灵活调整，单段标准长度覆盖6-12米的水平输送需求，槽体宽度根据每小时输送量分为不同规格，支撑脚的高度可在100mm范围内微调，抵消车间地面的平整度误差，安装时只需要保证槽体整体水平度偏差不超过千分之二，就可以避免物料在输送过程中向单侧堆积，保证输送量稳定。

　　实际运行过程中，螺旋轴的转速控制在合理区间，针对粉料特性不会出现过高转速导致的物料抛洒，也不会因转速过低影响输送效率，U型槽的结构强度经过校核，满载输送时槽体的变形量控制在允许范围内，不会出现叶片刮蹭槽壁的情况。和传统管式螺旋输送机相比，U型结构的维护成本更低，当螺旋叶片出现局部磨损时，不需要抽出整根螺旋轴就可以进行补焊修复，大幅缩短停机维护的时间，对于需要连续生产的饲料加工厂来说，这点直接关系到月度产能的稳定。在三维建模过程中，所有结构件的连接关系都按照实际装配逻辑搭建，支撑脚与槽体的焊接位置、驱动端的轴承座安装位、进出料口的法兰连接尺寸都保留了工程实际参数，可直接用于同类型设备的改型设计参考，也可作为车间布局规划时的设备占位模型，验证物料输送路径的合理性，避免工艺布局时出现设备干涉、物料溜管角度不足的问题。
