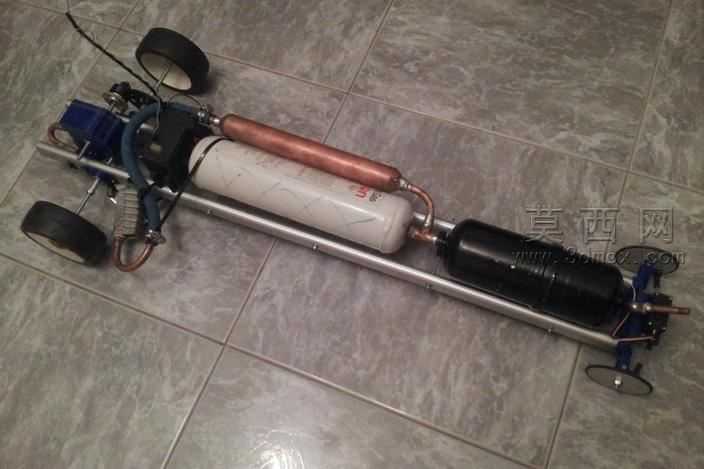

迷你空气涡轮机三维结构设计作品

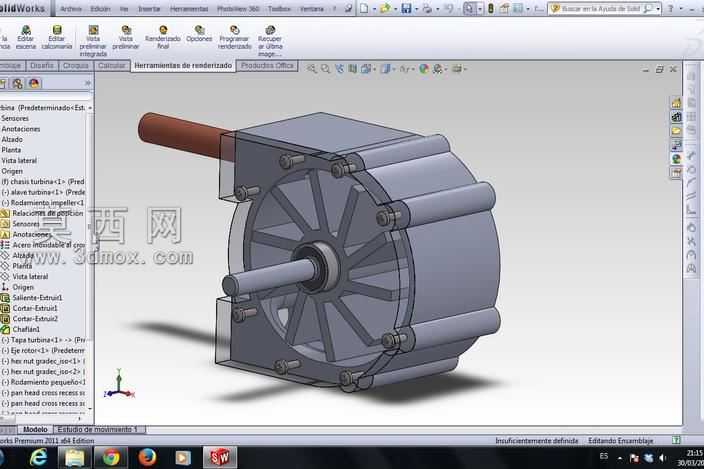

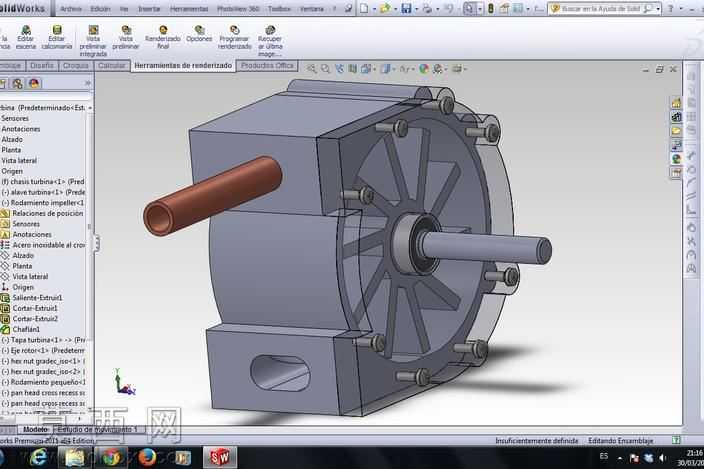

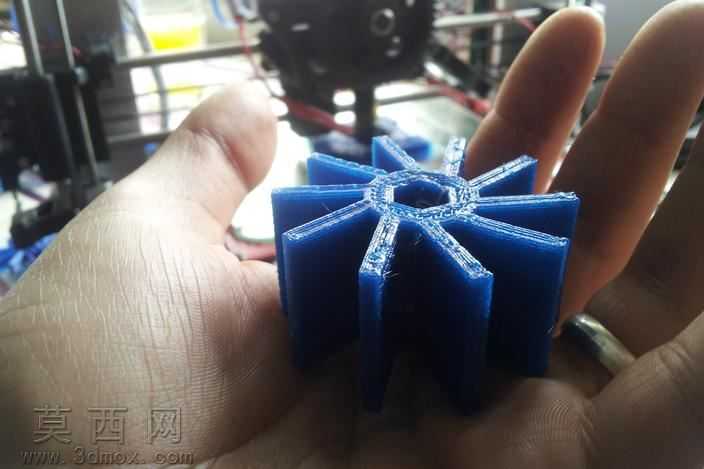

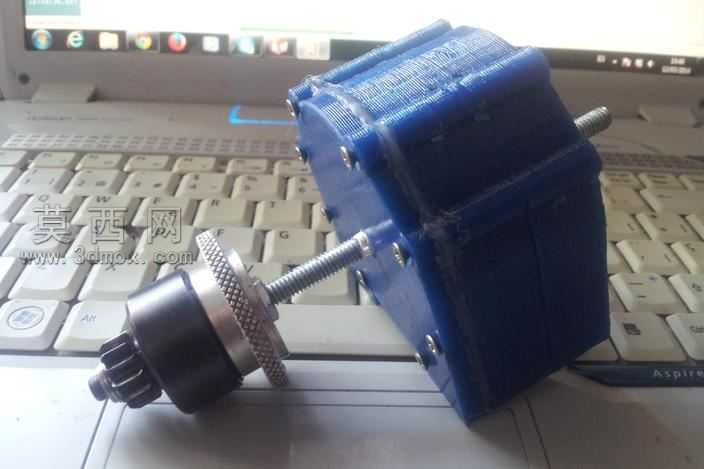

本作品为面向流体动力竞赛场景设计的迷你空气涡轮机，采用SolidWorks完成全参数化三维建模，整体建模过程遵循机械设计装配逻辑，自下而上完成所有零部件的特征构建与总装配合。建模阶段首先完成核心叶轮结构的绘制，通过圆周阵列特征生成均匀分布的涡轮叶片，叶片曲面采用放样凸台命令生成，保证叶片型线符合流体导流需求，减少气流冲击损耗；叶轮中心预留传动轴安装孔，通过键槽特征实现与传动轴的周向定位，保证扭矩传递的稳定性。其次完成涡轮壳体的建模，壳体分为蜗壳主体与侧端盖两部分，蜗壳采用半包围式腔体结构，侧面预留进气接口安装位，进气接口采用圆柱形凸台特征搭配内孔结构，可对接外部压缩空气管路；侧端盖通过圆周分布的螺栓孔与蜗壳主体连接，建模时通过线性阵列与圆周阵列结合的方式生成所有螺栓安装位，保证端盖与蜗壳的同轴度配合，端盖中心预留传动轴穿出的轴承安装孔，可嵌入标准轴承支撑传动轴转动，降低运转摩擦阻力。传动轴采用阶梯轴结构设计，不同轴段分别对应叶轮安装位、轴承支撑位、动力输出位，轴肩特征实现各部件的轴向定位，避免运转过程中出现部件窜动。所有紧固件均采用标准件建模，螺栓、螺母的螺纹特征通过装饰螺纹线实现，既保证模型视觉真实性，又控制整体文件大小便于装配调试。材质渲染阶段，为蜗壳与端盖赋予哑光灰色铸铁材质，还原金属壳体的厚重质感；为传动轴、螺栓紧固件赋予亮面金属钢材质，体现机加工零件的光洁表面；为进气接口赋予紫铜材质，区分不同功能部件的同时还原管路零件的常用材质特性；叶轮部分采用半透明灰色材质设置，可直观展示内部叶片的排布结构与腔体内部的装配关系。设计过程中重点考量了涡轮的流体通路合理性，进气口切向接入蜗壳腔体，引导压缩空气沿蜗壳内壁流向叶轮叶片，推动叶轮旋转后从侧端预留的排气位流出，整体结构紧凑小巧，适配竞赛类小型流体动力装置的尺寸限制，所有配合关系均经过干涉检查验证，不存在零部件干涉问题，可直接用于后续的工程图导出、运动仿真模拟或3D打印验证制作。
