电机磁环自动装配设备结构设计

　　在微小型电机量产制造环节，磁环与外壳的装配精度直接决定电机运行时的气隙均匀度，进而影响运转噪音、输出扭矩稳定性与整机使用寿命，传统人工装配依赖作业员手动对位磁环、放置卡扣，不仅效率难以匹配高速产线节拍，还容易出现磁环磕碰碎裂、压装偏斜、卡扣漏装等问题，不良率长期居高不下，这套磁环自动装配设备正是针对该工序痛点开发的专用生产设备。

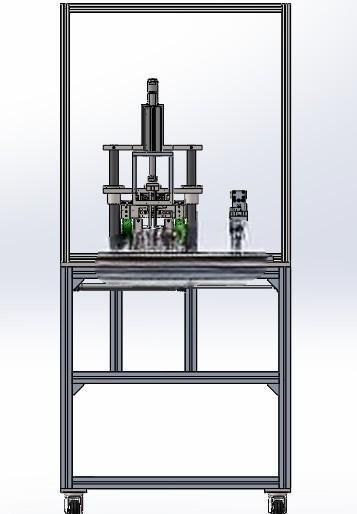

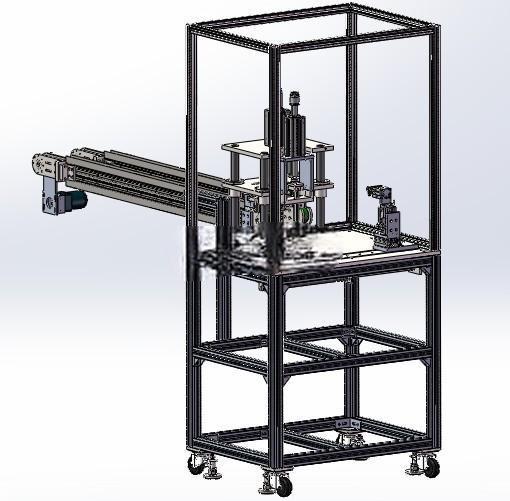

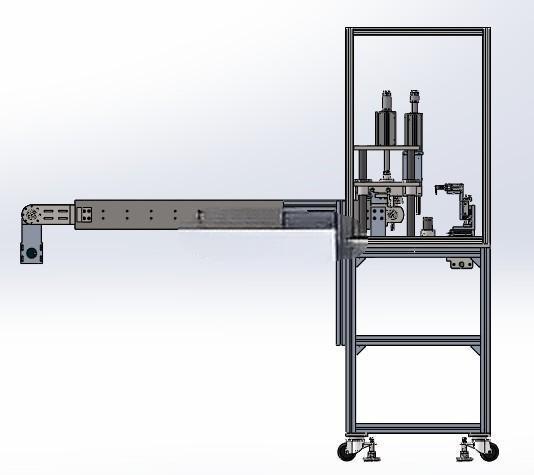

　　设备整体采用铝型材搭建框架式机架，底部预留可调脚杯安装位，可适配车间不同平整度的地面安装需求，机架上层为作业执行区，下层预留电气元件安装空间，整体宽度控制在1200mm、深度800mm、总高度1750mm，可直接嵌入现有电机组装产线的衔接工位，无需对原有产线布局做大规模改造。设备的上料端对接皮带输送线，输送线带有限位挡边与定位治具，可将待装配的电机外壳精准输送至装配工位，到位后由侧边的定位气缸推出定位销，卡入外壳预设的定位孔内，完全限制外壳的水平窜动与周向转动，避免压装过程中出现位移偏差。

　　磁环上料位设置在设备左侧，作业员仅需将磁环按照统一朝向放入料仓定位槽内，送料工装会通过直线导轨滑台将磁环移送至压装工位正下方，压装机构采用伺服电缸作为动力输出源，相比传统气缸压装，可精准控制压装行程与压装力，压装头端面镶嵌有聚氨酯缓冲垫，避免刚性接触导致磁环崩边，压装过程中压力传感器实时采集压装力数据，当压装力超出阈值时自动触发回退保护，防止磁环压裂或者外壳变形。磁环压装到位后，卡扣送料机构会将预先排序好的固定卡扣推送至安装位，通过顶推机构将卡扣卡入外壳与磁环的预设卡槽内，完成磁环的轴向与周向固定，避免电机运转过程中磁环出现松脱移位。

　　整套设备的设计逻辑围绕“减少人工干预、保证装配一致性”展开，所有执行机构的动作时序通过逻辑控制单元协调，上料、定位、压装、卡扣安装、下料全流程自动衔接，作业员仅需负责补放磁环与卡扣料、排查异常停机即可，单工位可替代3-4名人工的重复装配作业。在结构细节设计上，所有与磁环、外壳接触的工装部位都做了倒角导向处理，避免上料过程中刮伤工件表面；压装头与送料工装采用快拆式连接结构，更换不同规格的工装即可适配不同型号电机的磁环装配需求，换型时间可控制在15分钟以内，适配多品种小批量的电机生产场景。

　　设备的安全防护方面，作业区域外围设置有透明亚克力防护挡板，挡板上开有操作维护口并配有安全光栅，当人员肢体伸入作业区域时设备会立即暂停所有动作，避免机械伤害；输送线两侧设置有工件检测传感器，当工位上无待装配工件时，压装机构不会启动空行程动作，减少无效能耗与机械磨损。从实际投产验证的效果来看，该设备装配的电机磁环同轴度可控制在0.05mm以内，卡扣装配到位率达99.8%，单台设备的装配节拍可达6秒/件，完全满足中小电机量产线的产能需求，同时避免了人工装配过程中磁环磕碰、对位不准导致的不良品产生，大幅降低了该工序的生产损耗。
