异形拱式斜拉景观桥梁三维建模作品

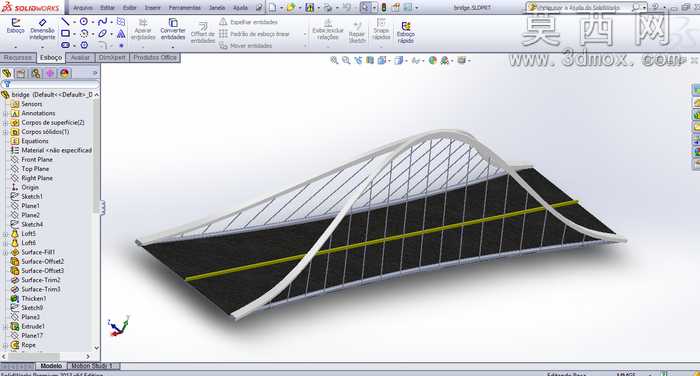

本作品为异形拱式斜拉景观桥梁的三维建模与结构分析成果，建模阶段依托三维参数化设计环境完成全桥构件的精准搭建：首先以桥梁整体线形为基准，绘制桥面系的闭合轮廓草图，通过拉伸特征生成带双向横坡的桥面基体，桥面表面采用哑光沥青材质，搭配明黄色道路分隔线材质还原真实路面视觉效果，两侧设置连续的防撞护栏结构，护栏轮廓通过扫掠特征沿桥面边线适配生成，保证与桥面线形完全贴合。主拱结构采用空间变曲率异形拱肋设计，通过多截面放样特征实现拱肋从拱脚到拱顶的截面渐变过渡，拱肋表面赋予银白色金属烤漆材质，还原钢结构拱肋的质感，拱脚位置做加厚承托处理，与桥面下部的承重梁体做布尔合并，保证结构连接的整体性。斜拉索采用空间辐射状布置，每根拉索通过单独的3D草图定位两端锚点，以扫掠特征生成等直径的索体结构，拉索材质设置为高张力钢索的哑光金属质感，拉索与拱肋、桥面的锚具位置做局部细节刻画，添加小型锚垫板构件提升模型真实度。建模完成后对全桥做干涉检查，确认各构件无穿模、错位问题，整体装配约束完全符合实际桥梁的受力连接逻辑。在结构分析层面，本模型可直接导入有限元分析环境开展模态解析，通过对拱脚位置施加固定约束，划分高精度网格后可提取桥梁的各阶自振频率与振型，验证结构在动荷载作用下的稳定性，建模过程中对构件做了合理的简化处理，在保留核心受力结构特征的前提下，去除了不影响结构计算的微小装饰件，既保证了仿真分析的计算效率，也能准确还原桥梁的真实力学传递路径。渲染阶段采用工作室光照环境，添加柔和的环境反射效果，调整各材质的粗糙度与反光度参数，让桥梁模型的金属构件、沥青桥面的质感层次分明，可直观展示异形景观桥的造型特点与结构组成，为桥梁方案展示、结构力学教学提供直观的三维数字化载体。
