工业机器人滚轮式夹持终端执行器

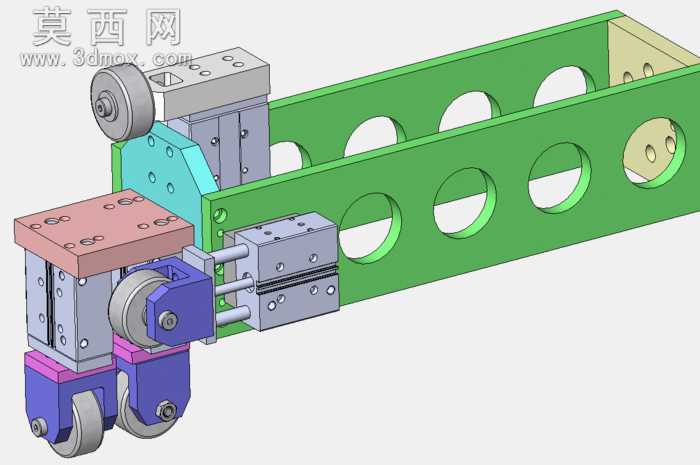

本作品为工业机器人配套的滚轮式终端执行器三维模型，采用主流三维机械设计软件完成全参数化建模，整体装配关系完整，各零部件间的配合约束准确，无干涉错位、破面缺件等建模问题，可直接用于结构验证、运动仿真与二次设计迭代。模型渲染阶段针对不同零部件赋予了差异化的材质表现：主体承载梁采用阳极氧化绿色铝合金材质，还原了轻量化结构件的哑光金属质感，梁体上开设的多组圆形减重孔做了边缘倒角处理，既保证结构刚性又有效降低整体自重；前端夹持模块的安装基座采用粉色阳极氧化铝材质，与主体结构形成清晰的视觉区分；滚轮组件的支架采用紫色工程塑料材质，滚轮本体做了金属包胶的质感表现，还原了接触作业面时的防滑耐磨特性；其余气动滑台、紧固件、导向轴等标准件均赋予了镀锌钢、抛光不锈钢等对应材质，整体渲染效果层次分明，各功能模块辨识度高。结构设计上，该执行器采用双侧对称滚轮夹持布局，搭配两组平行气动滑台实现夹持行程的精准调节，导向轴保证双侧夹持动作的同轴度，避免夹持偏载；主体梁采用长条形镂空设计，可根据不同作业场景调整末端夹持模块的安装位置，适配不同尺寸规格的作业对象；滚轮式接触设计可在夹持柱状、轴类工件时实现滚动送进动作，避免刚性夹持划伤工件表面，同时可适配需要沿工件轴向移动的作业场景。设计过程中充分考虑了工业现场的实用性：所有安装孔位均符合通用工业机器人末端法兰的安装标准，气动元件选用通用标准型号，易损件可快速更换，整体结构紧凑，负载自重比高，可适配搬运、上下料、管材加工等多类工业场景的自动化作业需求，模型包含完整的装配层级，各零件可单独导出用于工程图制作与加工生产。
