十年代主夹头配套夹头垫结构设计

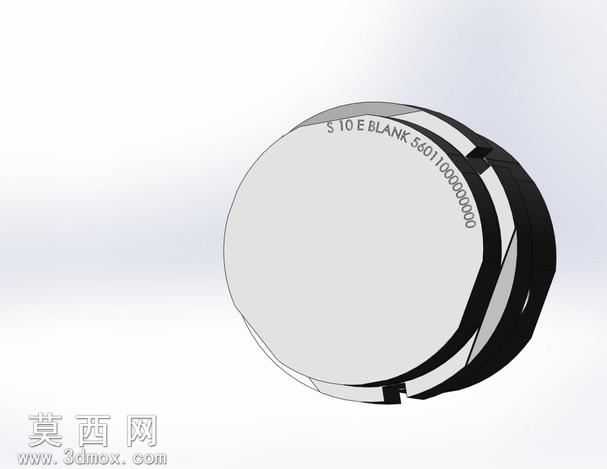

本模型为适配十年代10主夹头的专用夹头垫，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工零件的尺寸规范，对夹头垫的环形基体、定位卡槽、边缘限位结构均进行了1:1比例的特征还原，未对零件实际结构做简化处理，可直接用于装配干涉校验与加工工艺推演。模型渲染阶段采用哑光硬质合金材质模拟夹头垫的实际加工质感，对环形端面的刻印字符做了凹凸贴图处理，还原零件表面的标识细节，边缘的黑色限位结构采用橡胶类材质参数设置，区分不同功能部位的材质差异，渲染光影采用工业产品常用的柔光顶光设置，清晰呈现零件的轮廓层次与结构边界。从结构设计来看，该夹头垫为薄型环形构件，主体外圆与主夹头的内安装腔尺寸精准匹配，周向分布的卡槽结构用于与夹头内部的定位凸台配合，实现安装后的周向防转，端面的刻印标识包含零件型号与批次编码信息，用于生产装配过程中的零件识别与溯源，整体结构无冗余设计，完全贴合夹头配套垫片的功能需求，在夹头装夹工件时起到端面缓冲、定位补偿、磨损防护的作用，可有效延长主夹头的使用寿命，避免装夹过程中工件与夹头端面直接接触造成的磕碰损伤。建模过程中对零件的所有倒角、圆角特征均做了完整还原，符合机械加工零件的工艺要求，未出现尖锐直角等不符合实际加工逻辑的结构，各装配配合面的尺寸公差按照过渡配合要求设置，可直接导入装配环境完成与对应主夹头的虚拟装配，验证配合间隙是否符合设计要求。
