工业用滑动轴支撑固定支架结构设计

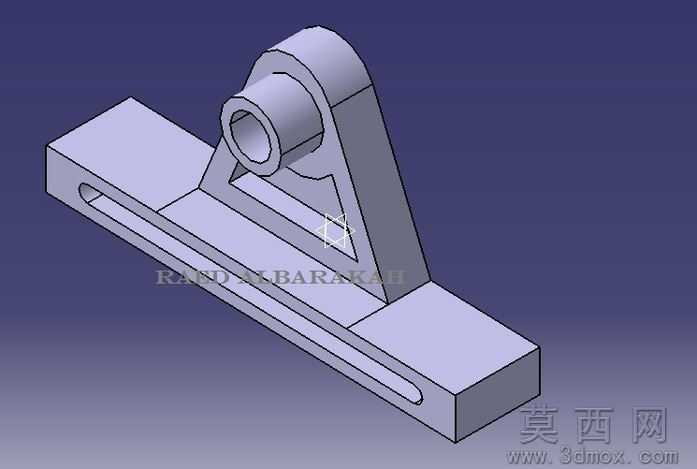

本轴支架采用三维参数化建模方式完成整体结构设计，建模过程中以机械装配的实际使用需求为核心逻辑，先完成底部安装基座的草图绘制，通过拉伸特征生成带长圆形安装槽的矩形底座，长槽结构可适配安装位置的微调需求，降低装配时的孔位对位精度要求，提升现场安装的适配性。在底座上方通过加强筋结构连接上部的轴套支撑部分，三角形加强筋的布局充分考量了结构受力特性，可在支撑轴类零件承受径向载荷时，有效分散应力集中，避免支架在长期负载下出现结构变形，提升整体构件的结构强度与使用寿命。上部的轴套部分采用同轴空心圆柱结构设计，内孔尺寸与适配轴径做公差匹配设计，轴套外侧通过对称的三角支撑板与下方的安装基座连为一体，整体结构无冗余设计，在保证结构刚性的前提下尽可能减少材料占用，降低构件自重。建模过程中对所有棱边做了工艺性倒角处理，既避免尖锐边角造成的装配划伤风险，也符合机械加工的工艺要求，减少加工过程中的应力集中问题。材质设定上选用常用的碳素结构钢材质，渲染时赋予构件均匀的金属哑光质感，清晰呈现各部分的结构轮廓与连接关系，可直观展示支架的装配逻辑与受力路径。整体设计遵循机械设计的实用原则，各部分结构尺寸经过比例优化，底座长度、支撑高度、轴套直径的比例协调，既满足轴类零件的支撑高度需求，也保证底座安装后的稳定性，可直接用于机械传动系统中的轴系支撑场景，适配各类需要固定转轴位置的工业设备装配需求，建模过程中保留了各特征的参数化属性，可根据实际使用的轴径、安装空间需求快速调整尺寸参数，生成适配不同工况的支架结构。
