高精度金属传动长轴工业零件设计

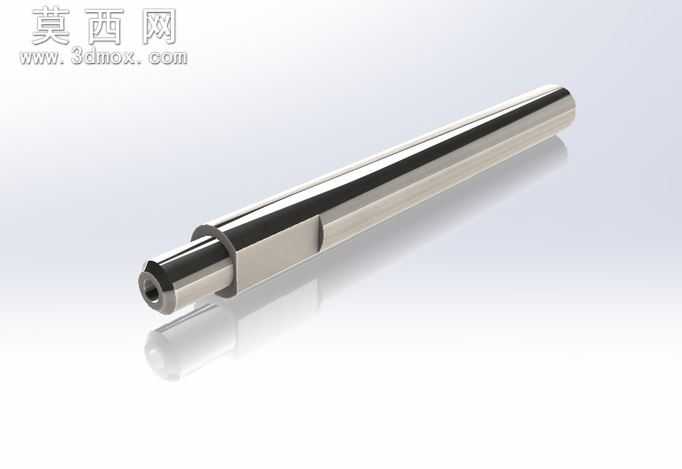

本作品为工业场景使用的精密传动长轴三维模型，建模阶段采用参数化设计思路，以回转体基础特征为核心搭建整体框架，首先通过草图绘制轴体各段的直径、长度尺寸基准，利用旋转凸台特征生成轴的主体轮廓，再针对轴身的扁位结构、端部内孔特征分别使用拉伸切除、旋转切除命令完成细节构建，所有尺寸公差参考通用机械轴类零件的行业标准设定，各轴段的过渡圆角、倒角参数均符合实际加工的工艺要求，避免出现应力集中的结构缺陷。材质设置阶段选用金属不锈钢材质，调整材质的反射率、粗糙度参数模拟真实金属轴件的抛光表面质感，渲染阶段采用柔和的影棚布光方案，通过主光源勾勒轴身的圆柱轮廓，辅助光源补充暗部细节，添加地面反射效果还原金属零件的真实光影表现，让模型呈现出高精度机加工零件的金属光泽与细腻质感。结构设计上，该轴件采用多阶梯轴结构，不同直径的轴段可分别适配轴承、传动轮、定位套等不同装配零件，端部的内孔可用于安装锁紧构件或通入润滑介质，轴身的扁位结构可与传动件配合传递扭矩，整体结构兼顾传动稳定性与装配便捷性，可直接用于机械装配仿真、产品演示、加工工艺规划等场景。设计过程中充分考虑零件的加工可行性，所有特征均采用常规机加工工艺即可实现，没有无法落地的异形结构，各特征的尺寸比例经过反复校验，确保装配时不会出现干涉问题，模型的细节还原度高，能够清晰展示轴类零件的典型结构特征，可作为机械设计教学、零部件选型参考的数字化模型使用。
