车用发动机支撑固定支架结构设计

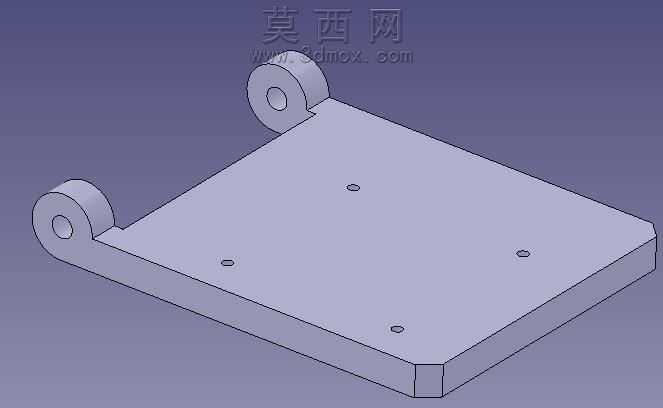

本模型为车用发动机配套的支撑固定支架，整体采用三维参数化建模方式完成全流程设计，建模阶段先以基准平面定位核心安装面，通过拉伸命令生成主体矩形承载基板，基板厚度经过载荷校核设定，保证在发动机自重与运行振动工况下具备足够的结构刚度，不会出现过度形变。基板上均匀分布四个沉头安装孔，孔位坐标严格匹配发动机缸体对应安装点位，孔边缘做倒角处理，既可以避免安装时螺栓刮伤孔壁，也能消除应力集中风险，提升构件长期使用的疲劳强度。基板一侧延伸出两个同轴的铰接耳座，耳座中心加工有贯通的销轴孔，用于和车架端的铰接结构配合，实现支架与车身的柔性连接，耳座与基板的衔接处采用大圆角过渡，优化应力传递路径，避免连接处出现应力断裂隐患。建模完成后对模型进行结构干涉检查，确认所有安装孔位、铰接结构与配套部件无装配冲突，再赋予模型金属碳钢材质，设置哑光浅灰的金属质感，调整环境光与漫反射参数完成渲染，清晰呈现支架的整体轮廓与结构细节。设计过程中充分考虑部件的加工工艺性，主体结构采用板材冲压加焊接的工艺即可实现量产，铰接耳座的销轴孔可通过一次装夹镗削完成加工，保证同轴度公差要求，整体结构在满足承载、连接功能的前提下，尽可能简化了加工工序，降低了生产制造成本，同时兼顾了轻量化设计需求，在不削弱结构强度的基础上对基板非承载区域做了适度减重优化，适配整车轻量化的设计趋势。
