环形端面齿锁紧连接组件三维结构

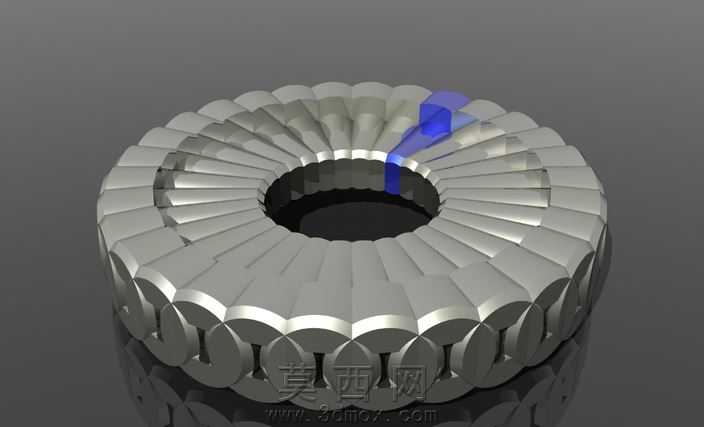

本作品为毫米级规格的环形端面齿锁紧连接组件三维建模成果，建模过程依托参数化设计逻辑完成，首先以中心基准轴为定位核心，绘制环形基体的内外径轮廓草图，通过拉伸特征生成基础环形实体，保证整体结构的同轴度公差符合精密机械装配要求。针对端面均匀分布的楔形齿结构，采用单齿草图绘制后圆周阵列的方式完成建模，单齿的齿面倾斜角度、齿顶倒角参数均经过反复校核，确保相邻齿面啮合时可实现均匀受力，避免局部应力集中导致的连接失效。齿根位置设计有过渡圆弧特征，可有效分散啮合过程中的载荷，提升组件的抗疲劳性能。环形基体的外圆周面设计有连续的圆弧凸棱结构，该特征既可以提升零件装配时的握持摩擦力，也能在零件压装过程中起到导向定位作用，避免装配偏斜。渲染阶段采用金属哑光材质模拟钢制零件的真实质感，对齿面啮合区域添加轻微的光影高亮效果，清晰展现齿形的配合间隙与接触位置，场景采用深灰色纯色背景，突出零件本身的结构细节，无多余装饰元素干扰结构展示。设计过程中重点考量了该类锁紧组件的实际装配工况，所有齿形参数、环形壁厚、凸棱尺寸均按照3毫米公称规格的连接需求设定，既保证了零件连接后的锁紧可靠性，也控制了整体重量与安装空间占用，可直接用于小型精密设备的连接结构虚拟装配、干涉检查以及工程图导出，为后续的零件加工、装配工艺制定提供精准的三维数据支撑，模型的所有特征均保留完整参数，可根据实际使用需求快速调整齿形数量、倾斜角度、整体尺寸等参数，适配不同规格的连接场景。
