九孔连接扁条机械连接构件

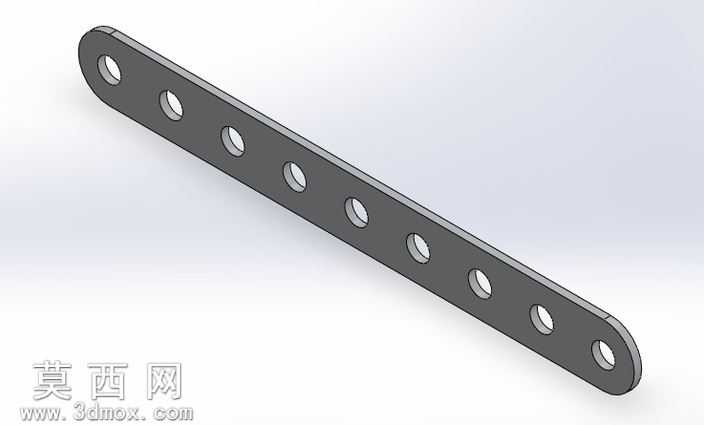

本作品为九孔连接扁条构件，采用三维参数化建模方式完成整体结构设计，建模过程中首先绘制扁条的基础轮廓草图，对长条形基体的两端做圆弧过渡处理，避免尖锐棱角带来的应力集中问题，同时提升构件安装使用时的操作安全性。完成基体草图后通过拉伸特征生成扁条的基础实体，拉伸参数严格匹配扁条的厚度设计要求，保证构件整体刚度满足连接场景的使用需求。随后在扁条的长度方向上按照均匀排布的间距要求，依次定位九个圆形通孔的中心位置，通过切除拉伸特征生成贯通的安装孔位，所有孔位的直径参数保持一致，孔位间距经过精准计算，确保构件在多场景连接作业中可灵活匹配不同的安装孔距要求，适配多样化的连接固定需求。建模完成后对模型进行细节优化，对扁条的所有棱边做统一的圆角处理，消除加工过程中可能产生的锐边毛刺风险，同时提升构件的外观质感。材质设定上选用常用的碳素结构钢材质，在渲染环节调整金属材质的粗糙度、反光度参数，还原金属构件真实的哑光金属质感，搭配柔和的环境光影效果，清晰呈现构件的整体轮廓、孔位排布以及厚度特征，让浏览者可以直观把握构件的结构形态。该扁条构件的设计思路围绕通用连接场景展开，均匀排布的九孔结构可实现多位置的灵活固定，既可以作为连杆机构中的连接杆件使用，也可作为设备机架的辅助固定连接件，整体结构简洁规整，没有多余的冗余设计，所有尺寸参数均符合通用机械五金件的设计规范，可直接用于后续的工程出图、加工生产或者虚拟装配场景，能够适配多种机械设备的连接固定需求，在工装夹具、简易机架搭建、连杆传动结构中都可发挥稳定的连接作用。
