多孔连接扁条机械结构三维设计

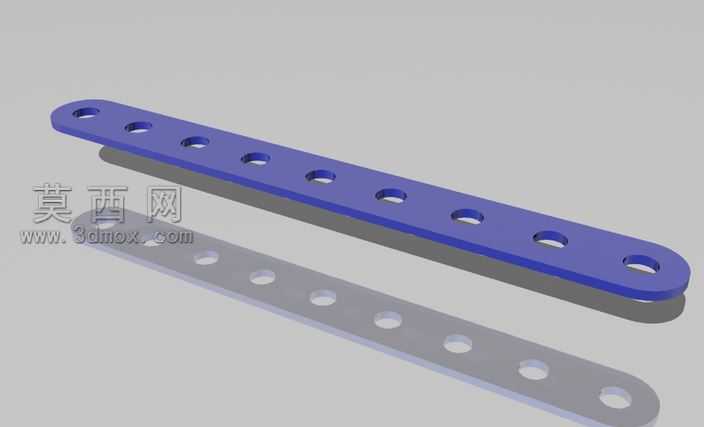

本次设计的多孔连接扁条，是机械传动与连接场景中常用的基础构件，建模阶段采用参数化设计思路，先以草图绘制长条形的基础轮廓，将两端设置为圆弧过渡结构，避免直角应力集中的问题，再沿扁条的长度方向等距排布圆形通孔，所有孔位的圆心严格对齐构件的纵向中心线，保证装配时的同轴度要求。建模过程中对扁条的厚度、宽度、孔径、孔间距等参数做了关联约束，后续可根据实际使用场景的载荷需求快速调整尺寸参数，无需重新绘制基础轮廓。完成基础实体建模后，对构件的边缘做了微小的倒角处理，还原实际五金零件的加工工艺特征，避免锐边带来的装配划伤问题。材质设置上选用了金属结构钢材质，调整材质的漫反射、粗糙度与金属度参数，还原冷轧钢材表面的哑光金属质感，渲染阶段采用柔和的侧上方打光方案，清晰展现扁条的厚度层次、孔位的通透结构以及表面的金属肌理，同时通过光影对比突出构件平直的轮廓特征。该扁条的结构设计充分考虑了通用装配需求，等距排布的通孔可适配不同间距的连接点位，既可以作为连杆机构中的传力杆件，也可作为设备机架的拼接连接件，两端的圆弧结构能够在摆动类连接场景中避免与相邻构件发生运动干涉，整体结构简洁规整，没有冗余的设计特征，符合机械五金零件的实用性设计原则，建模过程中严格遵循机械设计的公差配合要求，所有孔位的尺寸精度预留了装配余量，能够直接对接后续的工程图生成与加工模拟环节，满足从虚拟设计到实际生产的转化需求。
