家用翼式红酒开瓶器三维结构设计

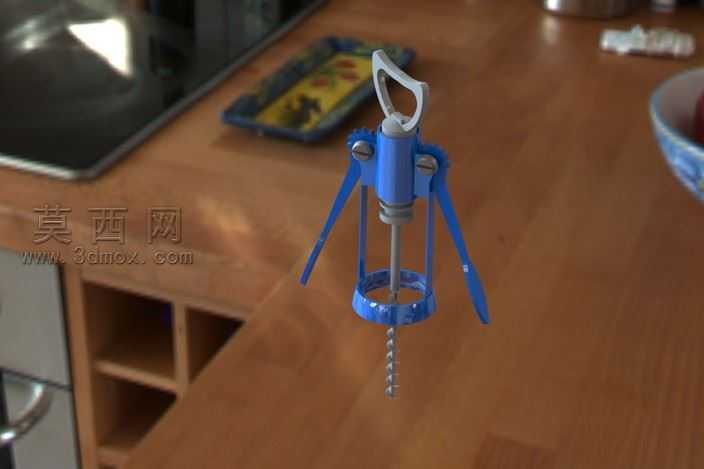

本作品为家用翼式红酒开瓶器的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实物等比例还原，完整呈现了该类开瓶器的经典杠杆传动结构。建模过程中首先梳理产品的运动逻辑：开瓶器核心依靠两侧翼杆的杠杆结构，将下压的作用力转化为螺旋钻的旋转钻入力与塞体拔出的抬升力，因此建模时优先搭建中心螺旋钻、中心套筒、两侧翼杆、顶部提环、底部定位环这几个核心部件的装配基准，确保各部件的铰接轴、配合面的同轴度、平行度公差符合实际装配要求，避免后续运动仿真出现干涉问题。材质渲染阶段针对不同部件的使用特性做了区分：主体握持套筒采用亮蓝色工程塑料材质，添加细微的磨砂颗粒质感还原真实塑料件的表面触感，避免高反光带来的廉价感；两侧翼杆、顶部提环、底部定位环采用锌合金镀铬材质，调整金属材质的反射率与粗糙度参数，还原镀铬五金件亮面但带有细微金属颗粒的质感，同时在铰接螺丝位置做了做旧的磨损细节，提升模型的真实感；中心螺旋钻采用不锈钢拉丝材质，还原金属钻杆的拉丝纹理与冷调金属光泽。结构设计上完整还原了翼式开瓶器的工作逻辑：底部定位环用于套住红酒瓶口起到定位支撑作用，中心螺旋钻对准瓶塞中心后，下压两侧翼杆即可带动螺旋钻旋转钻入瓶塞内部，当翼杆完全下压至最低位置后，向上扳动两侧翼杆，即可通过杠杆结构带动中心套筒上抬，将钻入瓶塞的螺旋钻连带瓶塞一同拔出，顶部提环既可以作为悬挂收纳的结构，也可在拔出瓶塞后辅助将瓶塞从螺旋钻上取下。建模过程中对所有铰接位置都做了间隙配合处理，还原真实产品的装配公差，避免运动过程中出现部件卡滞的问题，同时对塑料件的分模线、金属件的边缘倒角都做了精细化处理，没有出现尖锐直角、破面等建模问题，整体模型可直接用于产品结构演示、渲染效果图制作、3D打印样件验证等场景，完整复现了这款经典家用开瓶工具的结构特点与外观质感。
