与弯曲转子配套的定子叶轮结构设计

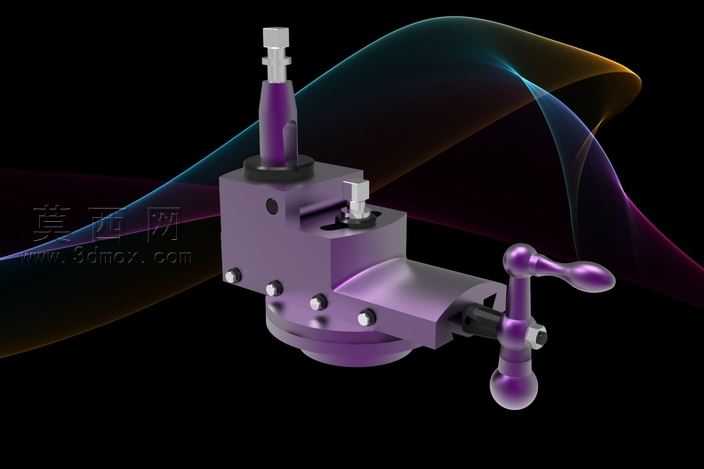

本模型为与弯曲转子叶轮配套的定子组件，采用Pro/Engineer Wildfire5.0完成全参数化三维建模，建模过程遵循机械设计的装配基准统一原则，以组件的中心回转轴线为全局设计基准，依次完成基座主体、定位轴套、操作手柄、锁紧调节件、紧固连接件等所有零件的特征搭建，再通过匹配、对齐、插入等装配约束完成整体组装，全程保证各零件间的配合公差符合机械加工的常规精度要求，可直接用于后续的工程图导出与结构仿真验证。渲染阶段采用金属质感的紫调磨砂材质作为主体基座的表面材质，模拟经阳极氧化处理的合金部件质感，操作手柄部分采用亮面金属材质，突出握持部位的光滑触感，顶部定位轴与锁紧旋钮采用哑光银灰色金属材质，区分不同功能部件的材质差异；场景搭建选用纯黑背景搭配渐变流光的装饰光带，通过三点布光法突出模型的结构轮廓，在部件的棱角与曲面转折处添加高光反射，清晰展现各零件的装配层次与曲面造型细节。结构设计上，主体基座采用圆盘式回转结构，底部设置定位止口用于与鼓风机壳体的安装定位，侧面伸出的操作手柄通过偏心锁紧结构实现与弯曲转子的快速装夹定位，顶部的定位轴套用于保证转子运转时的同轴度，基座侧面均匀分布的内六角紧固螺钉用于实现上下基座的刚性连接，锁紧调节旋钮可调整手柄的锁紧行程，适配不同尺寸规格的弯曲转子安装需求。设计思路围绕鼓风机管道转子的定子配套需求展开，在保证结构强度的前提下优化了部件的拆装便捷性，所有外露的操作部件均做了圆角过渡处理，避免操作时的锐角磕碰，整体结构紧凑，可直接适配小型离心式鼓风机的内部安装空间，满足管道送风场景下的气流导向与转子定位功能需求。
