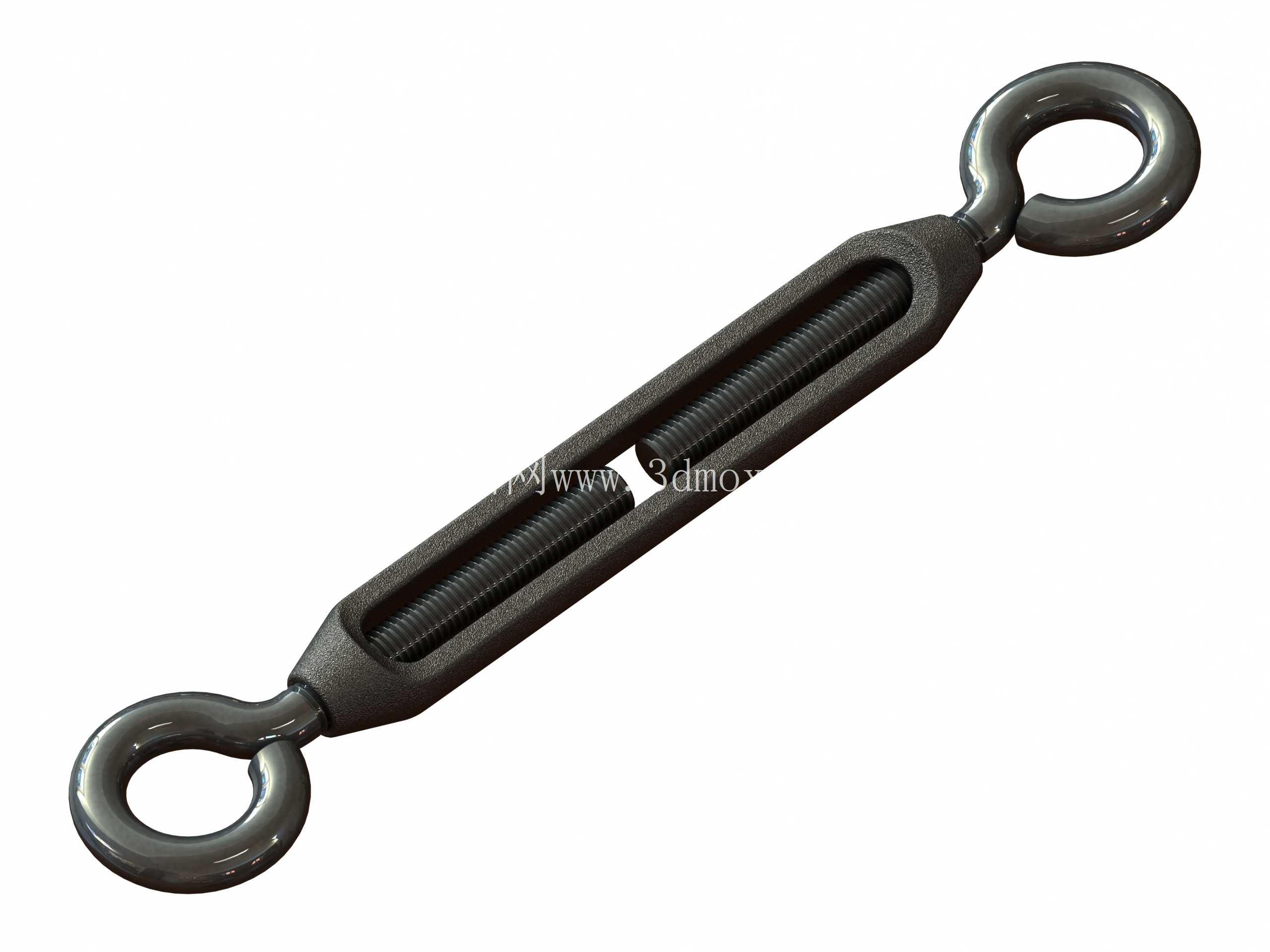

OO型铸眼开式花兰张紧调节构件

　　在户外线缆架设、舞台桁架搭建、小型起重索具配套、钢结构临时拉接等作业场景里，这类两端带铸眼环的开式花兰张紧件是极为常用的受力调节部件，核心作用是通过旋转中部的框型架体，改变两端环体的间距，从而对连接的索具、拉杆、拉线施加预紧力，抵消构件受载后的松弛变形，保证整套连接结构的张紧度符合受力要求。不同于封闭管式花兰，开式结构的设计优势在于调节行程直观可见，作业人员可以直接观察内部螺杆的啮合长度，避免调节过度导致螺纹脱扣，同时开式框体的积灰、积水可以自然排出，在户外露天工况下不易出现螺纹锈蚀卡死的问题，日常维护时也能直接对螺纹部位加注润滑脂，不需要拆解构件。

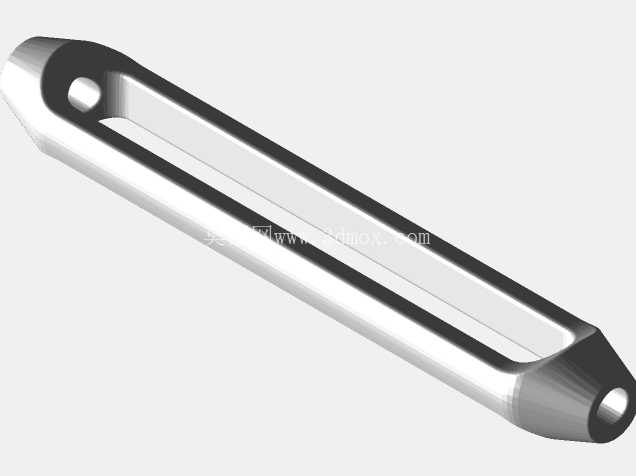

　　从结构设计逻辑来看，两端的铸眼环采用一体锻铸成型，环孔为光滑圆弧过渡，没有尖锐应力集中点，连接卸扣或者钢索套环时，接触面受力均匀，不会出现局部应力过大导致的环体断裂风险；中部的调节框采用长条形截面设计，框体两侧的导向槽刚好卡住两端螺杆的止转部位，旋转框体时两端螺杆会同步相向或者反向移动，不会跟转，单人用撬棍或者扳手就能完成张紧调节，不需要额外固定两端的环体。安装边界方面，该构件闭合状态下总长度为250mm，中部框体宽度为40mm，框体厚度方向尺寸为24mm，两端环孔适配M10规格的连接卸扣或者同直径的钢索套环，螺纹啮合长度在全行程范围内始终保持不低于6倍螺距的啮合量，满足常规五金索具的受力安全要求。

　　选型时需要注意，该构件适配的张紧载荷要匹配两端连接件的额定载荷，不能超量程使用，安装时要保证两端环体的受力方向与构件轴线重合，避免出现侧向弯矩导致框体变形或者螺纹弯曲卡死；调节到位后可以在螺纹部位涂抹防锈脂，并用锁紧螺母锁死框体位置，避免长期受振动载荷出现框体自转发松。在电力线路拉线固定场景中，这类构件常和楔形线夹配合使用，用来调整电杆拉线的张紧度，抵消电杆架设导线后的侧向拉力；在小型起重作业的索具组配中，它可以用来调整吊索的长度，保证被吊重物的起吊平衡，避免出现偏载；在户外遮阳棚、膜结构的安装中，它可以用来张紧拉索，让膜面保持平整的张紧状态，避免风载下膜面出现大幅抖动。

　　设计建模时，要重点注意螺纹部分的配合间隙，开式框体的导向槽与两端螺杆的止转台要留有合理的滑动间隙，既要保证调节时转动顺畅，又不能间隙过大导致调节时出现晃量；两端铸眼环的过渡圆角要做平滑处理，避免建模时出现锐角棱边，后续做有限元受力分析时，这些锐角位置会出现虚假的应力集中结果，影响结构强度校核的准确性；框体中部的开槽长度要匹配调节行程，保证两端螺杆在最大张开位置时，仍有足够的螺纹啮合长度，不会出现脱扣风险。
