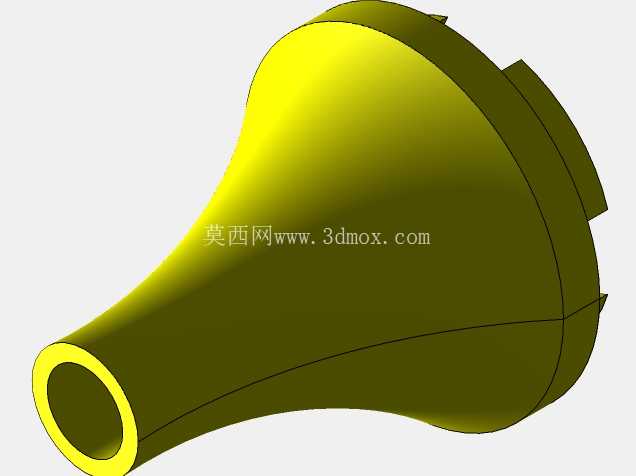

无摩擦卷轴支架适配3D打印组件

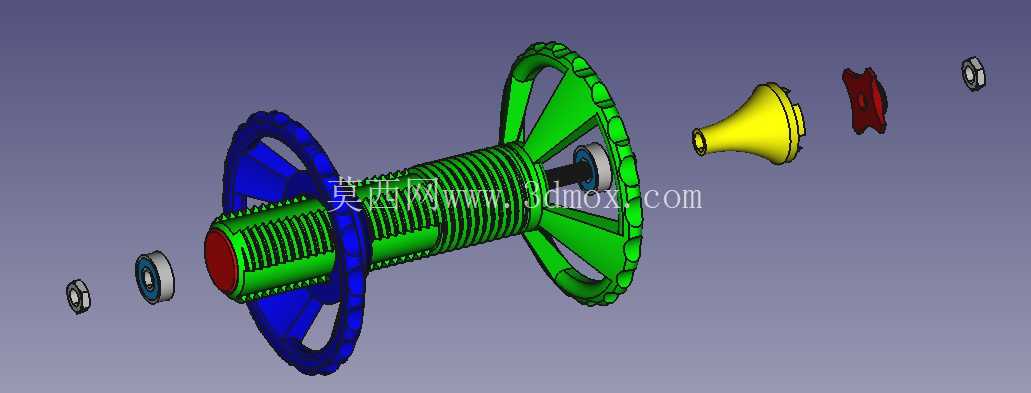

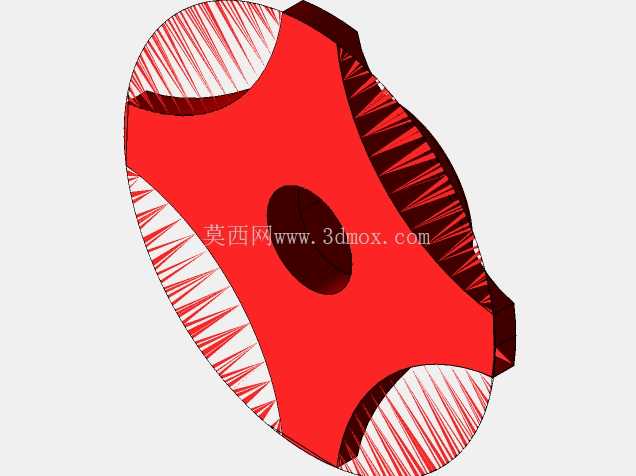

　　设计过程中优先考虑了3D打印的工艺适配性，所有非标准结构件均采用无支撑打印的结构设计，轮盘边缘的防滑齿纹采用渐变拔模角度，打印时无需添加额外支撑即可获得完整的齿形轮廓，装配面的公差预留严格匹配FDM打印的收缩率特性，轴承安装位采用过渡配合设计，打印完成后仅需手动压入即可完成轴承固定，无需额外粘接或紧固件锁附。核心转动轴采用标准8mm螺纹轴结构，可根据实际安装的卷轴宽度选择15cm或20cm两种长度规格，适配市面上绝大多数1kg及以下规格的3D打印耗材卷轴，轴端的限位结构采用快拆式设计，更换卷轴时无需完全拧下锁紧件，仅需松开限位卡环即可快速完成卷轴更换，操作步骤较传统锁螺母结构减少60%以上。该卷轴支架组件主要面向桌面级FDM3D打印设备的耗材输送场景设计，解决传统卷轴支架在送料过程中因转动阻尼不均、摩擦阻力过大导致的耗材拉扯、送料步进失准、打印层纹偏移等实际生产问题，同时也可适配小型线材、带状柔性物料的放卷工位，在小型电子元件编带供料、柔性标签带输送等轻载放卷场景下同样适用。整套组件采用分体式装配结构，核心转动副完全依托标准滚珠轴承实现无摩擦转动，完全摒弃了传统塑料轴套直接接触转动的结构形式，从根源上避免了塑料件长期磨损后产生的阻尼波动、转动卡滞问题。

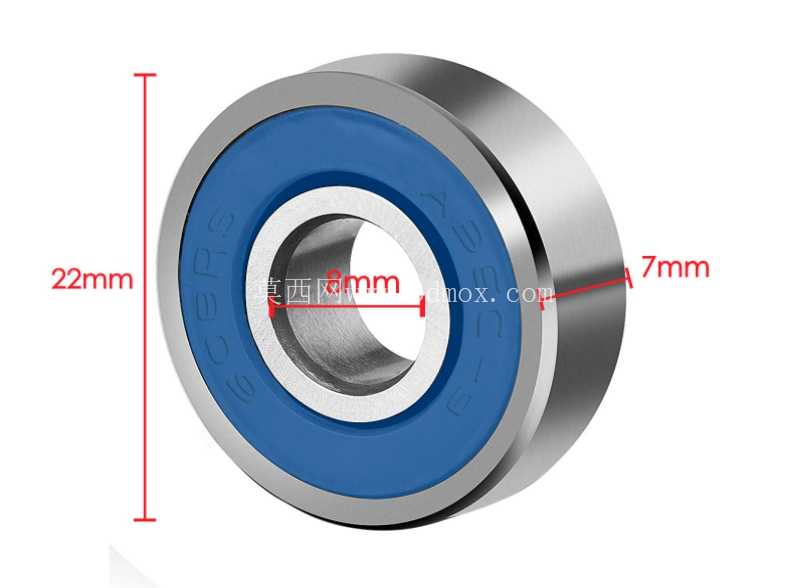

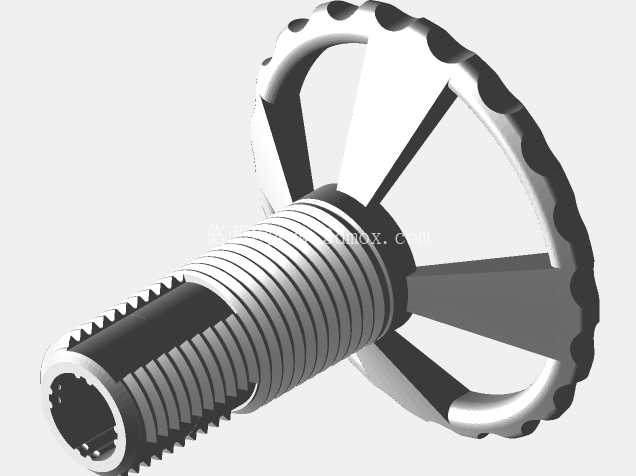

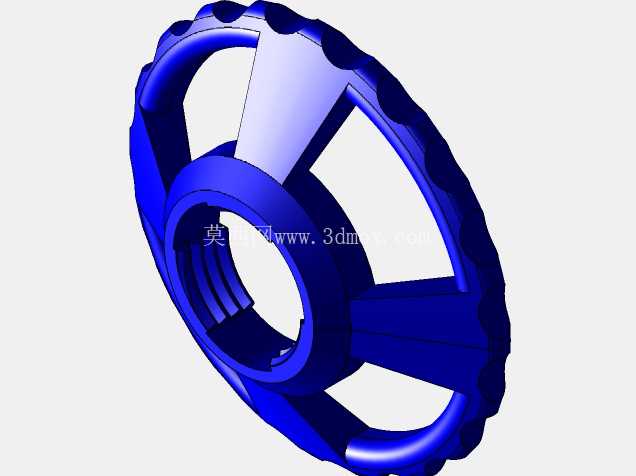

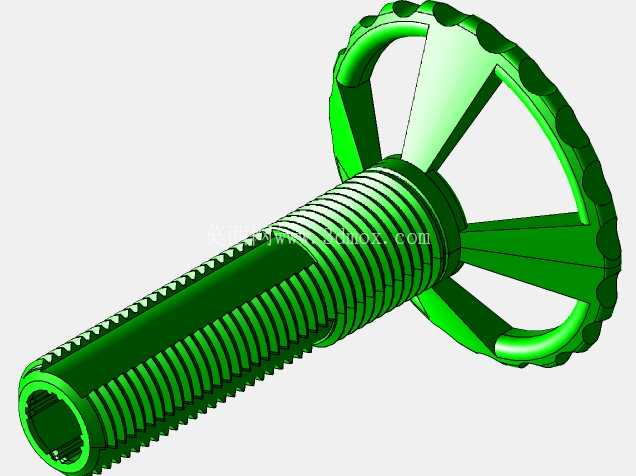

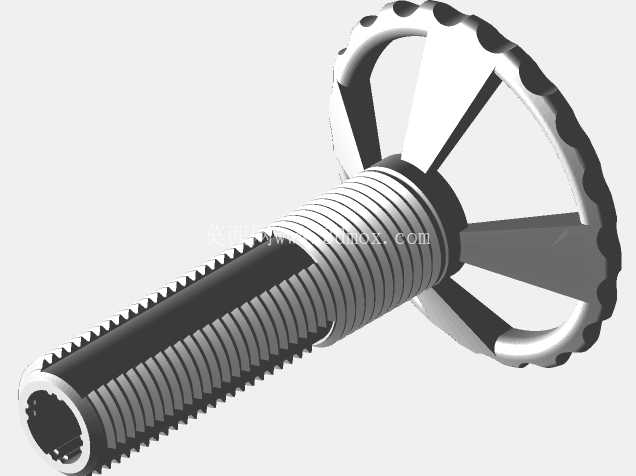

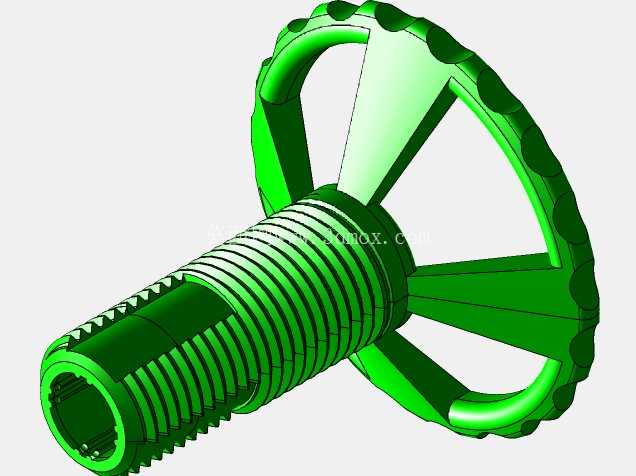

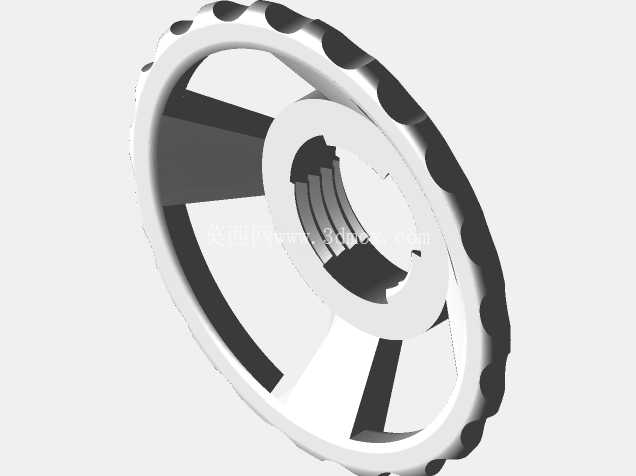

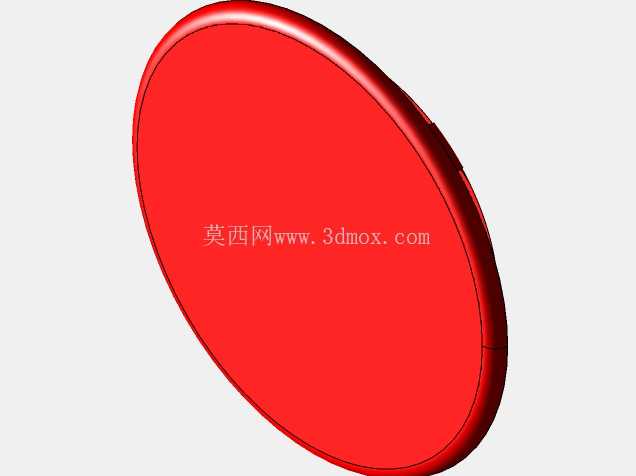

　　两端的支撑轮盘采用辐条式镂空结构，在保证结构刚性的前提下最大限度降低了转动件的自身重量，减少转动惯量带来的送料惯性，避免设备急停时卷轴因惯性过度转动导致的耗材松脱、缠绕问题。轮盘与轴承的衔接位置设置了定位凸台，装配时可快速对齐轴承中心，避免因安装偏斜导致的转动偏心、轴承异常磨损问题。两个滚珠轴承的安装间距经过反复校核，在轴承之间设置了定距隔套，严格控制两个轴承的同轴度误差在0.1mm以内，避免长轴转动时出现的挠度变形、转动卡顿问题，隔套长度经过精确计算，锁紧后轴承内圈不会受到额外的轴向预紧力，保证轴承转动时的阻力处于最低水平。

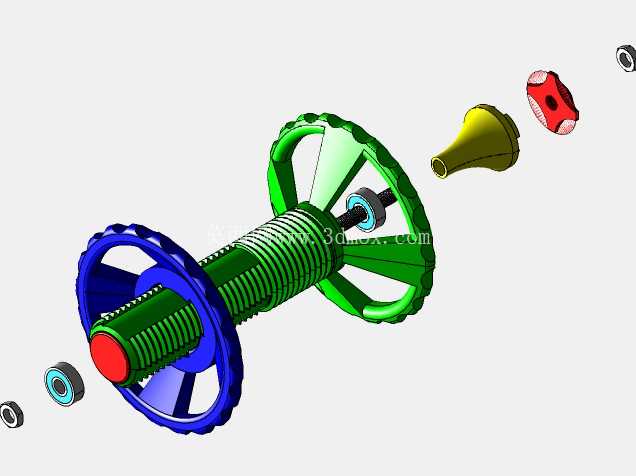

　　组件的所有外露棱角均做了R2以上的圆角处理，避免安装操作时划伤手部，同时减少打印过程中的应力集中问题，避免轮盘在长期受力情况下出现开裂。在实际安装使用时，仅需提前将两个滚珠轴承分别压入两端支撑轮盘的轴承位，放入定距隔套后穿入螺纹轴，两端锁紧限位卡环即可完成主体装配，整体装配过程无需特殊工装，普通操作人员仅需3分钟即可完成全部组装步骤。安装边界方面，整套组件装配完成后的最大径向尺寸为120mm，轴向尺寸可根据所选螺纹轴长度在160mm-210mm区间调整，可直接固定在现有3D打印机的型材框架上，也可通过额外的固定支架独立放置在设备侧方，适配不同型号设备的安装空间需求。

　　转动结构经过实际负载测试，在挂载1kg重量的卷轴时，启动转动力矩小于0.02N·m，完全不会对3D打印机的送料机构产生额外负载，送料过程中卷轴转动顺滑，无卡顿、无窜动，可有效降低送料齿轮的磨损，提升长时间打印过程中的送料稳定性。针对不同宽度的卷轴，可通过调整两端限位卡环的位置进行适配，无需更换其他配件，兼容内孔直径20mm-85mm的各类标准耗材卷轴，适配范围覆盖市面上绝大多数主流品牌的3D打印耗材。结构设计上充分考虑了长期使用的维护需求，所有易损件均为标准件，轴承磨损后可直接更换同型号标准滚珠轴承，无需重新打印整套结构，大幅降低长期使用的维护成本。轮盘表面的防滑齿纹可在手动转动卷轴时提供足够的摩擦力，方便操作人员手动预紧耗材、调整耗材余量，操作时不会出现打滑问题。
