手机面盖精密注塑模具结构设计

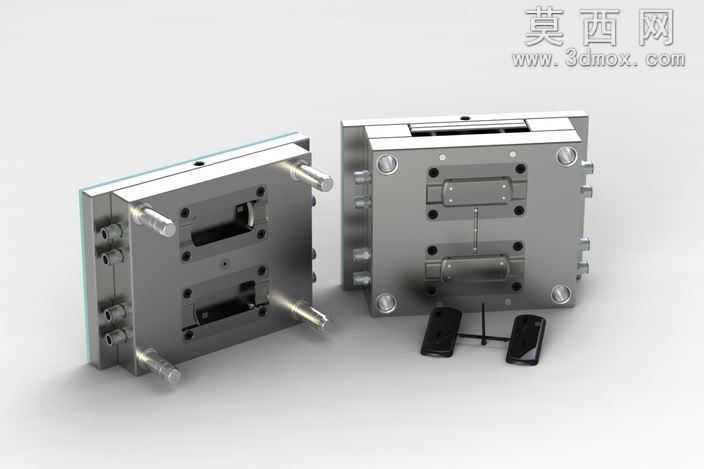

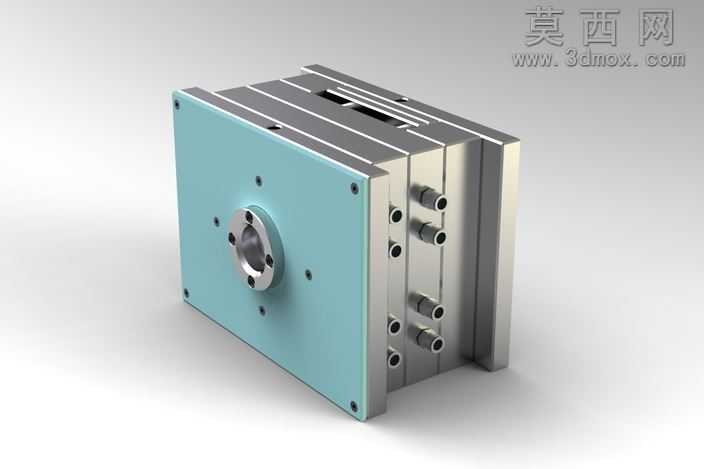

本套手机面盖注塑模具采用三维参数化建模方式完成全结构设计，建模过程中严格遵循注塑模具设计规范，围绕手机面盖薄壁、外观面要求高、成型精度要求严的产品特性展开结构规划。首先完成产品结构的工艺性分析，针对手机面盖的薄壁特征、侧边卡扣结构、外观面光洁度要求，确定采用一模两腔的型腔布局，平衡浇注系统设计，确保熔融塑料能够均匀填充两个型腔，减少填充过程中的压力差与温度差，避免成型后出现翘曲、缺胶、熔接痕明显等缺陷。模具整体选用标准模架作为基础承载结构，定模部分设置型腔镶件，采用整体式镶件结构保证外观面的成型完整性，减少镶件拼接缝在产品外观面留下的痕迹；动模部分设置型芯镶件，针对手机面盖的内侧倒扣结构，设计了精准的侧向抽芯机构，抽芯行程经过严格计算，既保证倒扣结构能够顺利脱出，又避免抽芯行程过长造成模具结构冗余、整体尺寸增大。浇注系统采用侧浇口进料，浇口位置设置在产品非外观的侧边位置，浇口尺寸经过参数校核，保证填充速度的同时，降低浇口去除后的修整工作量，减少对产品外观的影响。冷却系统采用环绕式水路设计，在型腔、型芯镶件内部均匀布置冷却水道，水道直径与间距符合注塑冷却规范，确保模具成型过程中温度均匀分布，缩短成型周期，同时减少因冷却不均造成的产品变形。顶出系统采用顶杆与顶块组合的顶出方式，顶出位置布置在产品内侧非外观区域，顶出力均匀分布，避免顶出过程中产品出现顶白、顶穿、变形等问题。建模过程中对所有模具零件进行了干涉检查，验证开合模、抽芯、顶出动作的协调性，确保各运动机构动作顺畅无卡滞，同时对模具的导向定位结构进行了精细化设计，导柱导套采用精密配合结构，保证合模过程中型腔与型芯的对位精度，避免产品出现错边、壁厚不均等成型缺陷。材质设定上，模架部分选用标准模具钢材，型腔型芯镶件选用高抛光性能的镜面模具钢，满足手机面盖高外观质量的成型需求，侧向抽芯、顶出等运动零件选用耐磨钢材，提升模具整体使用寿命。渲染阶段还原了金属模具的金属质感与加工纹理，清晰展示模具开合状态下的内部结构与成型后的手机面盖产品，直观呈现模具的整体结构布局与工作逻辑。
