水冷式散热器冷却风扇结构设计

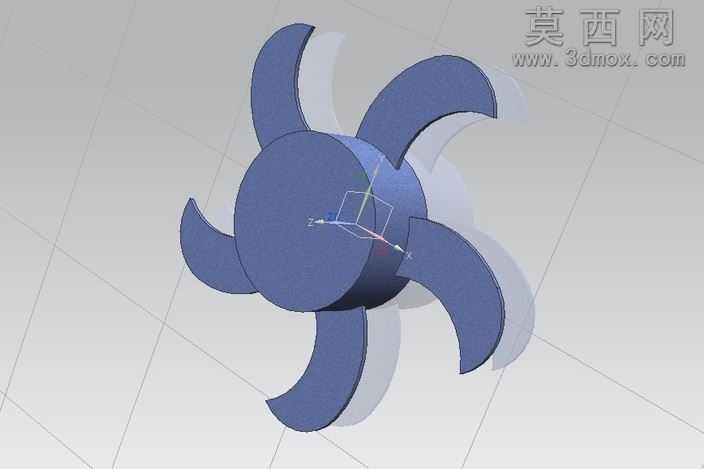

本作品为适配水冷散热器的冷却风扇三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定风扇的核心安装基准与性能适配尺寸，再逐步拆分轮毂、叶片等独立结构完成细节构建。模型整体以中心圆柱轮毂为装配核心，轮毂部分做了等直径圆柱结构设计，端面预留了标准装配定位基准，可直接匹配水冷散热器的动力输出轴安装位，轮毂与叶片的衔接位置做了平滑过渡的圆角处理，避免应力集中问题，同时优化了气流经过轮毂区域的流动路径，减少不必要的风阻损耗。六片弧形弯掠叶片沿轮毂周向等角度均匀排布，每片叶片的翼型截面经过针对性优化，从叶根到叶梢的弦长、安装角呈现渐变式设计，叶根位置厚度更大以保证结构强度，可承受风扇高速运转时的离心力作用，叶梢位置做了薄化收边处理，能够有效切割气流、降低运转时的涡流噪音，叶片的曲面弧度经过反复调整，可在较低转速下推动更大流量的空气流经水冷散热器的换热面，提升水冷循环系统的热交换效率。材质设定上，整体模型赋予哑光深蓝色工程塑料材质，模拟常用风扇所用的玻纤增强ABS材料质感，材质参数调整了适当的粗糙度与反光度，还原注塑成型零件的真实表面效果，渲染阶段采用柔和的工作室光照环境，清晰呈现叶片的曲面弧度与各部件的衔接结构，方便查看整体造型与装配关系。结构设计上充分考虑了实际生产的注塑工艺要求，所有转角位置均设置了符合工艺要求的脱模斜度与圆角，不存在尖锐直角与倒扣结构，可直接用于后续的模具开发工作，同时叶片的动平衡参数在建模阶段就做了初步配平，六片叶片的质量分布、形位公差保持高度一致，能够减少高速运转时的振动问题，延长配套轴承的使用寿命。整体模型的参数均可编辑调整，可根据不同规格的水冷散热器散热需求，灵活调整叶片数量、轮毂直径、叶片翼型参数，快速衍生出适配不同功率散热场景的风扇型号，大幅缩短同类型产品的开发周期。
