多分支可调式现场施工夹持工装结构

　　这套多分支可调式施工夹持结构，主要面向现场管线布设、小型构件临时固定、高空作业辅助定位这类零散施工场景设计，区别于车间内固定式工装，整套结构没有复杂的传动与锁紧机构，全部采用杆部套接、径向顶丝锁紧的连接逻辑，作业人员无需携带专用工具，仅靠配套的杆状手柄就能完成所有位置的松紧调节，适配现场复杂多变的作业条件。

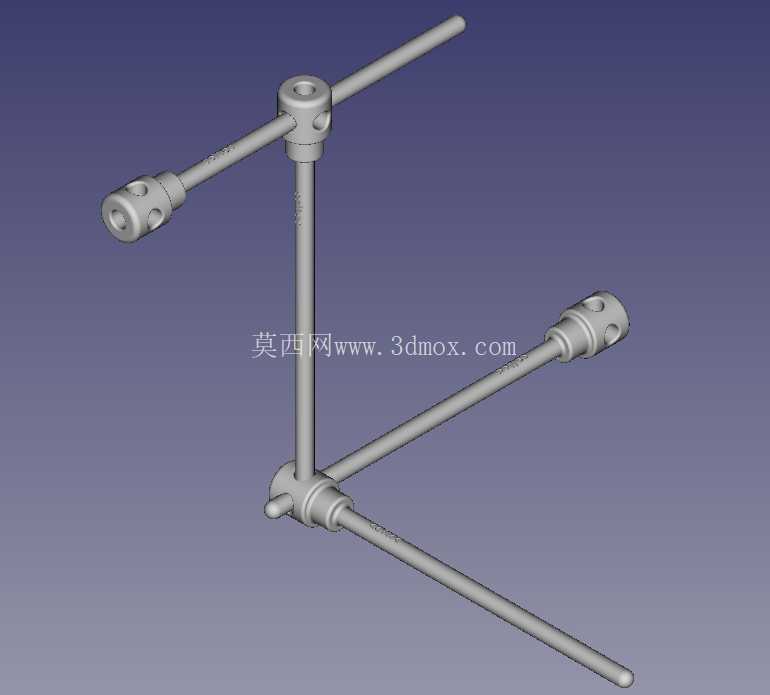

　　从结构组成来看，整套装置以中心十字连接座为核心，三个方向分别延伸出不同长度的金属杆体，每根杆体的末端都集成了带径向锁紧孔的夹持套筒，中心座上方还预留了垂直方向的杆位，可根据作业需求加装第四根延伸杆或是直接接入操作手柄。所有杆体与连接座、末端套筒的配合都采用间隙适配的滑动连接，杆体表面做了光滑的防锈处理，既保证滑动调节时无卡滞，也能避免现场扬尘、砂浆溅落之后出现锈死无法调节的问题。末端夹持套筒的内孔做了统一的直径规格设计，可适配现场常用的圆钢杆件、管线端头、小型吊装吊点的夹持需求，套筒侧壁的锁紧孔为贯通式设计，锁紧时顶丝可直接抵接在被夹持构件的表面，配合套筒内壁的浅防滑纹路，即便承受一定的径向扭转力也不会出现打滑松脱的情况。

　　设计过程中优先考虑了现场作业的容错性，所有连接部位的锁紧孔都做了大倒角导向，即便杆体与套筒存在小角度的偏斜，也能顺利插入锁紧顶丝；杆体的长度预留了足够的调节余量，单根杆体的伸缩调节范围可覆盖0到300毫米的区间，三个分支杆可独立调节伸出长度，能适配不同间距的固定点位，无需额外加工转接件就能完成不规则作业面的构件固定。整套结构的安装边界没有严格的基面要求，既可以通过任意一个末端套筒固定在已有的结构杆件上作为临时支架，也可以将三个分支杆分别固定在不同的锚点上，作为小型构件的悬空定位架使用，甚至可以将上方的操作手柄作为受力点，配合杆体的杠杆力完成小型构件的对位校正，减少现场作业时的人力托举负担。

　　从实际使用的角度出发，这套结构没有采用一体化焊接的设计，所有部件都可以快速拆解，单根杆件的重量控制在1千克以内，作业人员可以将所有部件收纳在工具袋中携带，转场时无需整体搬运，到达作业点之后可根据现场的点位分布快速组装调节，相比传统的焊接式临时固定架，省去了现场切割、焊接、打磨的工序，也不会在已完工的结构面上留下焊疤需要后续处理。在管线布设作业中，这套结构可临时固定待焊接的管线端头，调节分支杆长度就能精准对齐管线的同轴度，避免焊接过程中管线出现偏移；在小型设备安装作业中，可利用三个分支的固定点将设备临时托举在安装高度，作业人员可腾出手来完成螺栓紧固的操作，无需额外安排人员辅助托举；在高空外立面作业时，还可将这套结构固定在脚手架杆件上，作为小型工具的临时挂装支架，避免工具坠落的安全隐患。

　　结构的受力设计上，所有杆体都采用等直径的实心圆钢加工，连接座的套接孔深度做了加长处理，即便杆体伸出到最大长度，套接部位的配合长度也能达到杆体直径的1.5倍以上，避免杆体受侧向力时出现弯折或是从连接座中脱出的问题；末端夹持套筒与杆体的连接部位做了加厚处理，承受夹持力时不会出现套筒开裂的情况。整套结构没有易损的弹性部件，所有锁紧部位都采用金属刚性接触，长期在户外施工现场使用也不会出现部件老化失效的问题，日常维护仅需定期清理杆体表面的污物，在滑动配合面涂抹少量润滑脂即可保证调节顺畅，适配施工现场粗放的使用与维护条件。
