农场牛舍带刮刀推粪门桁架结构设计

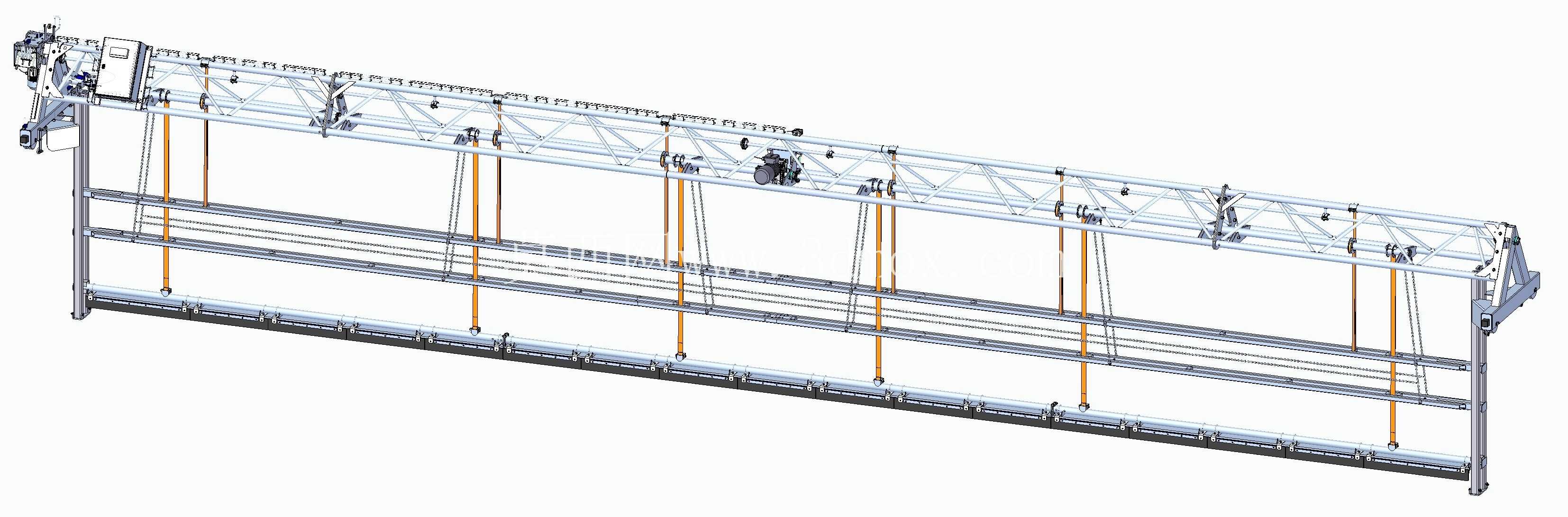

　　这套桁架式带刮刀推粪门结构，核心应用场景集中在规模化肉牛、奶牛养殖舍的粪污清理环节，适配长通道式牛舍的清粪作业需求，区别于传统刮粪板的单点作业模式，整组结构沿牛舍通长方向布置，可一次性完成整段通道的粪污推送作业。从结构组成来看，主体采用三角截面桁架作为承载主梁，相比同规格实心钢梁减重40%以上，同时能保证16米跨度下的挠度控制在千分之一以内，避免长距离运行过程中出现主梁下弯刮蹭地面的问题。主梁下方等距布置多组竖向吊接杆，下端连接刮粪刀组与行走轮组，吊接杆上设置有可调张紧结构，可根据地面铺装的平整度误差，在30mm范围内调整刮刀刃口与地面的贴合间隙，既保证粪污刮除干净无残留，又能避免刃口过度磨损混凝土地面。

　　设计过程中首先考虑的是牛舍的实际安装边界，常规规模化牛舍的通长粪道宽度在3.5米到4米之间，单段桁架长度适配16米标准栏舍段，两端的行走端架直接卡装在粪道两侧的预埋导向轨上，不需要额外做地面基础改造，适配现有多数存量牛舍的改造升级需求。端架位置集成了驱动连接座，可适配链式牵引或者钢丝绳牵引两种主流驱动方式，用户可根据自身舍内的现有驱动系统选配连接组件，不需要额外更换动力单元。刮粪刀采用分段式铰接结构，每段刮刀片长度为500mm，通过铰支座与底部横梁连接，遇到地面凸起的混凝土结块或者散落的饲料块时，单段刀片可自适应向上抬升15mm，避免硬卡滞造成桁架变形或者牵引负载骤增烧坏驱动电机。

　　从功能逻辑上看，这套结构运行时沿粪道做往复直线运动，正向行进时刮刀刃口下落贴合地面，将通道内的牛粪、垫料残渣、散落饲草一次性推送到舍端的集粪沟内，返程时刮刀片通过联动机构向上抬起20mm，避免将残留粪污带回通道起点，减少无效作业负载。桁架上弦位置布置有等距的线缆固定卡扣，可同步固定舍内的喷淋管线、照明线缆，不需要额外在舍顶加装吊挂支架，兼顾了附属管线的铺设需求。两端的端架上设置有行程触发撞块，运行到粪道两端预设位置时可自动触发换向开关，实现无人值守的自动循环清粪作业，适配规模化牧场的自动化运维需求。

　　结构细节上，所有杆件连接均采用螺栓铰接而非满焊固定，一方面是方便运输过程中拆分成段进场，毕竟牛舍的入口宽度通常有限，整体16米长的桁架无法直接进入舍内，拆分后单段长度2米，人工即可搬运组装；另一方面铰接结构可释放温度应力，北方冬季低温环境下钢材收缩、夏季高温膨胀时，节点位置可微量位移，避免焊缝长期受交变应力出现开裂。刮刀刃口采用可更换的耐磨橡胶条加高锰钢衬板的双层结构，橡胶条直接接触地面，磨损后仅需松开压条螺栓即可更换，不需要整体更换刀架，降低后期运维成本。吊接杆与桁架的连接位置设置有减震橡胶垫，可过滤运行过程中地面不平整带来的振动，降低桁架结构的疲劳损伤，延长整体使用寿命。

　　安装过程中需要注意，桁架整体组装完成后需要先调整所有吊接杆的伸出长度，保证所有刮刀片的刃口处于同一水平面上，误差不超过2mm，避免出现局部刮粪不干净、局部刀片过度磨损的问题。导向轨安装时需要保证两侧轨道的平行度误差每10米不超过5mm，否则运行过程中会出现卡滞、行走轮偏磨的问题。牵引点的连接位置设置在桁架两端的重心高度位置，避免牵引时出现桁架前倾或者后仰，导致刮刀片贴合压力不均匀。这套结构相比传统的悬臂式刮粪板，整体刚度更好，运行过程中无明显晃动，清粪效率提升60%以上，同时故障率更低，适合年出栏千头以上的规模化牧场使用，也可根据不同舍的长度调整桁架节段数量，适配12米到24米不同长度的粪道安装需求。
