PEB板材结构力学性能仿真分析

项目分类:变压器 发布时间:2024-12-23 ID:862879
  • PEB板材结构力学性能仿真分析

  在电力输配设备的结构设计环节,板材类构件的力学可靠性直接决定核心部件的运行稳定性,尤其是变压器内部配套的绝缘支撑板材,长期处于电磁振动、温度交变叠加的复杂工况下,其结构强度、形变余量的设计冗余是否合理,需要通过严谨的力学仿真完成前置验证,避免后期样机测试阶段出现结构开裂、形变超差等不可逆问题。本次针对PEB板材开展的仿真分析,完全围绕变压器内部的实际安装工况搭建边界条件,首先从构件的实际安装形态出发,该板材为多折边层叠式结构,侧边均匀分布的凸起定位结构,是为了匹配铁芯叠片组的卡槽安装位,安装时不需要额外的焊接或粘接工序,仅通过侧边定位卡舌即可完成与周边金属框架的快速嵌装,这种无紧固件的安装方式能够减少内部金属连接件的数量,降低涡流损耗的同时,也能避免紧固件松动带来的结构位移风险。

  从结构设计的逻辑来看,该板材的折边高度、层间间距并非随意设定,折边的高度参数需要匹配变压器内部绕组端部的绝缘距离要求,既要保证板材能够完全覆盖绕组端部的裸露导体区域,又不能过度挤占内部的散热风道空间;层间的间隙尺寸则需要兼顾通风散热与结构支撑的双重需求,间隙过小会阻碍冷却空气的流通,导致局部温升超标,间隙过大则会降低板材整体的抗弯折刚度,在设备运输过程中的颠簸振动工况下,容易出现层间错位、卡舌断裂的问题。

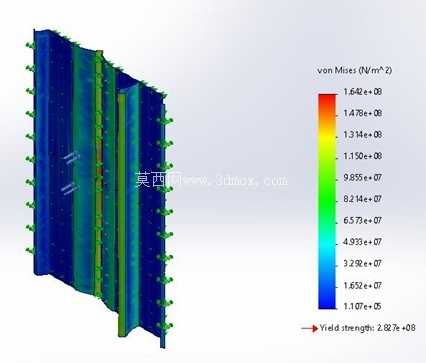

  仿真过程中采用的von Mises应力评判标准,完全参照板材实际材质的屈服强度阈值设置,从应力云图的分布结果可以看出,板材整体的应力水平远低于材质的屈服极限,高应力区域主要集中在侧边卡舌与主板的连接位置,这一结果与实际工况下的受力特征完全吻合——设备运行时的电磁振动载荷、运输过程中的冲击载荷,都会首先作用在定位卡舌位置,这也为后续的结构优化指明了方向,可在卡舌与主板的连接位置增设微小的过渡圆角,降低应力集中系数,进一步提升结构的抗疲劳性能。在安装边界的尺寸控制上,该板材的整体外形公差需要控制在±0.2mm以内,因为变压器内部的安装空间预留十分紧凑,板材整体尺寸偏大则无法顺利嵌入安装卡槽,尺寸偏小则会出现装配间隙,运行过程中容易产生振动异响,甚至出现板材移位触碰绕组的安全隐患;板材的厚度参数也经过多轮迭代验证,厚度过薄会导致整体刚度不足,在长期振动工况下出现蠕变形变,厚度过厚则会增加材料成本,同时挤占内部的绝缘安全距离。

  从实际应用场景来看,这类经过力学仿真验证的PEB板材,不仅可以应用在油浸式变压器的内部绝缘支撑结构中,也可适配干式变压器的端部隔离构件,甚至在部分高压开关柜的绝缘隔层设计中也能参考其结构设计思路,核心是通过无紧固件的卡装结构实现快速装配,同时通过结构形态的优化,在保证结构强度的前提下尽可能减少材料用量,兼顾可靠性与经济性。在建模过程中,对板材的折边圆角、卡舌倒角等微小特征做了合理的简化处理,既保证仿真计算的精度能够反映真实的应力分布状态,又不会因为过多的微小特征导致网格划分难度提升、计算效率下降,这种建模处理思路也是结构仿真工作中需要平衡的关键点——过度追求特征的完全还原会大幅增加计算成本,而过度简化则会导致仿真结果失真,无法指导实际的结构设计。从仿真得到的形变分布结果来看,板材的最大形变位置出现在层间结构的自由端,形变量远低于设计允许的阈值,说明当前的折边间距、板材厚度参数组合是合理的,不需要额外增设加强筋结构,避免因为加强筋的存在导致电场分布不均,引发放电隐患。
