电源变压器配套防护外壳结构设计

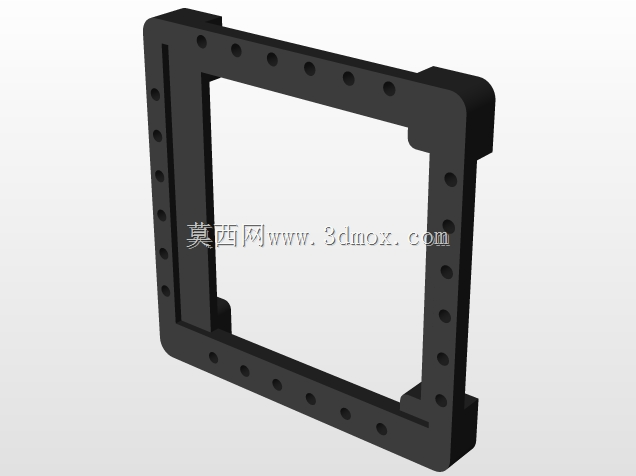

　　这款壳体是针对板载式电源变压器开发的配套防护结构，日常应用场景覆盖工控电源模块、小型配电控制单元、嵌入式供电模组这类需要对变压电路做物理防护的电子设备场景，核心作用是将变压器核心板与外部环境做物理隔离，避免装配、运维过程中异物触碰电路板焊点、带电引脚造成短路，同时也能阻挡日常使用中的粉尘、少量溅液接触电路部分，提升供电模块的运行可靠性。从结构设计逻辑来看，壳体采用框体加面板的组合形式，外围黑色框体做了等距分布的安装孔位，孔位沿框体边缘整圈排布，适配不同安装方向的固定需求，不管是嵌入式卡装在设备机柜的预留槽位，还是通过螺丝锁附在设备内部的安装支架上，都能找到对应的固定点位，不需要额外做转接件适配。

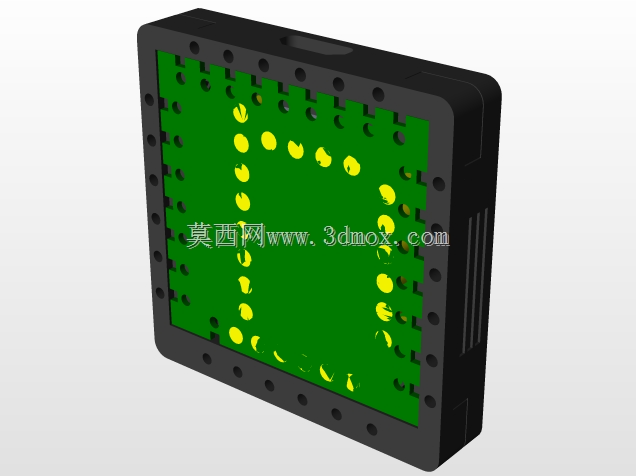

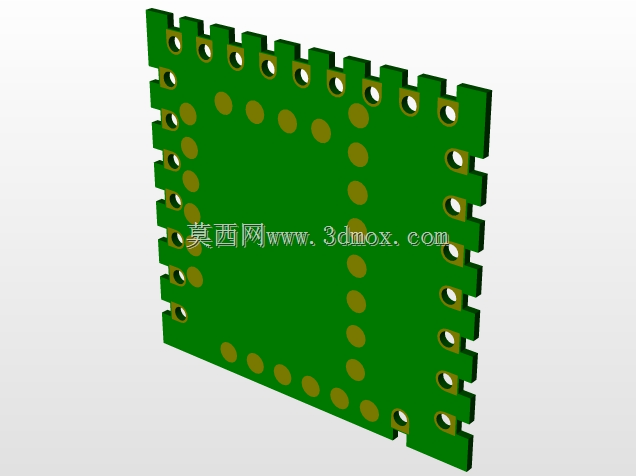

　　框体侧面预留了多道平行的散热通槽，在不破坏壳体整体结构强度的前提下，给内部变压器工作时产生的热量留出对流散出的通道，避免封闭壳体造成内部积温过高，影响变压器绕组的绝缘寿命。正面的绿色面板对应内部电路板的布局做了避让开孔，面板上的黄色标识点位对应电路板上的接线端子、状态指示灯、调试触点的位置，装配后不需要拆壳就能完成接线操作、观察供电状态，也能通过预留的触点完成出厂前的电压校准、参数调试工作，减少装配后的二次拆壳工序。

　　从安装边界尺寸来看，壳体整体为方正结构，边角做了小圆弧过渡处理，避免锐边在装配过程中划伤操作人员、割破设备内部的连接线束，框体的厚度控制在合理范围，既保证壳体有足够的结构强度，在常规的装配挤压、轻微磕碰下不会出现开裂变形，也不会过多占用设备内部的安装空间，适配紧凑化的设备内部布局需求。壳体的内圈做了台阶式限位结构，电路板装入后可以直接卡在台阶位上，不需要额外做定位柱就能限制电路板的前后窜动，配合框体上的安装孔，可以直接用螺丝从壳体外侧将电路板锁附固定，装配工序简单，适合批量生产时的快速组装。

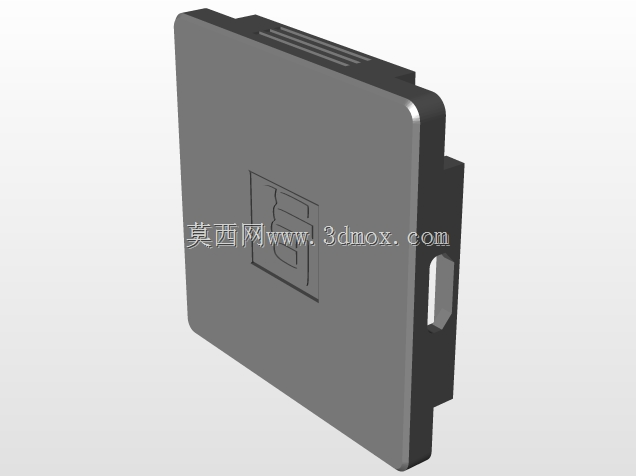

　　在细节设计上，壳体顶部预留了内凹的抠取位，当壳体嵌入式安装在机柜面板上时，可以通过这个内凹位将壳体从槽位中取出，方便后期的运维检修；框体上的安装孔做了沉头处理，锁附螺丝后螺丝头不会突出壳体表面，保证壳体安装后外表面平整，不会和周边的其他部件产生干涉。这款壳体的结构设计充分考虑了电源变压器的实际使用需求，在防护性能、散热需求、装配便捷性、安装适配性之间做了平衡，没有多余的冗余结构，所有的结构特征都对应实际使用中的具体需求，不管是作为独立电源模块的外置外壳，还是作为设备内置供电单元的防护壳体，都能满足常规工况下的使用要求，结构设计的容错率较高，即使内部电路板做小幅的布局调整，只要核心安装孔位不变，这款壳体就可以继续适配使用，减少了结构改模的成本。
