对开式螺栓压紧管路固定管夹结构

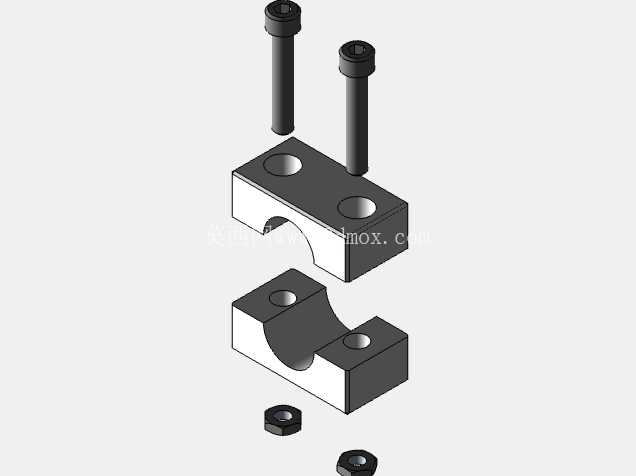

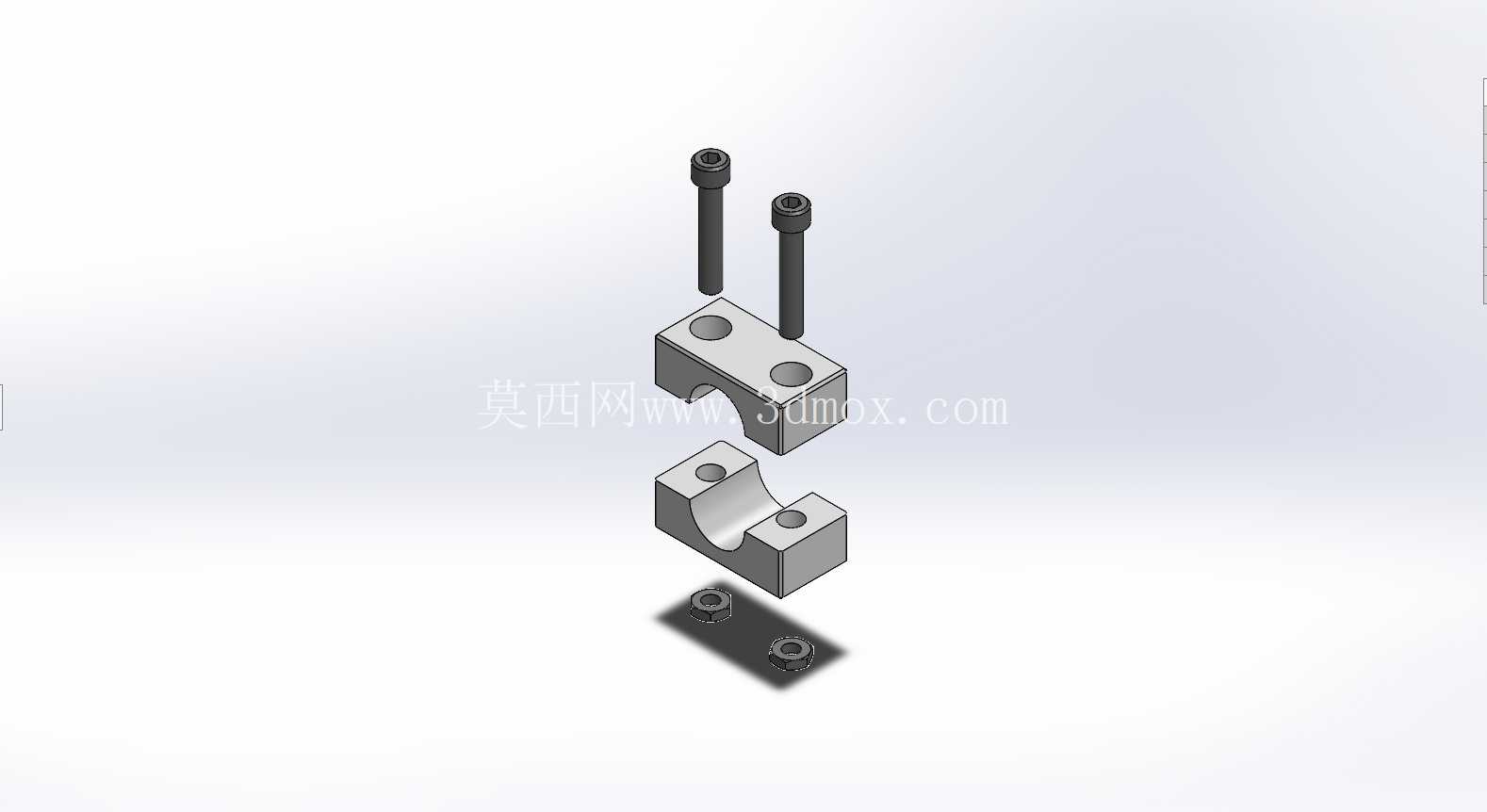

　　在工业流体输送、设备布线场景中，管路的可靠固定是避免管线振动磨损、接口松脱泄漏的核心环节，这款对开式压紧管夹就是针对中小管径硬管、软管的径向固定需求设计的夹持元件。从结构组成来看，整套组件分为上下两个夹体、两根内六角圆柱头压紧螺栓、两个配套六角锁紧螺母，夹体的夹持面为半圆弧形，上下夹体扣合后形成完整的圆形夹持腔，刚好包裹住被固定管路的外壁，避免夹持过程中出现应力集中压伤管壁的问题。

　　实际应用中，这类管夹的适配场景覆盖液压站油路排布、气动系统气管固定、设备内部冷却水管走线、小型电源变压器周边线束与冷却管路固定等多个场景，尤其在存在持续振动的设备工况下，相比单侧卡扣式管夹，双螺栓压紧的结构能提供更稳定的夹持力，不会因为长期振动出现卡扣松脱、管路移位的问题。夹体的安装基面设计为平面结构，下夹体的两个螺栓孔为光孔，上夹体对应位置为同轴光孔，安装时螺栓从上夹体穿入，贯穿上下夹体的安装耳后从底部穿出，配合螺母锁紧，锁紧过程中可以根据被固定管路的实际外径微调锁紧力矩，既可以保证夹持力足够限制管路的径向窜动与轴向滑动，也能避免力矩过大夹扁薄壁软管或者硬管。

　　设计过程中，夹持腔的圆弧半径需要和适配管路的外径做公差匹配，通常夹持腔直径会比适配管路外径大0.1-0.2mm，既方便安装时管路顺利卡入，也能在螺栓锁紧后让夹体内壁和管壁充分贴合。夹体两侧的安装耳厚度经过受力校核，在额定锁紧力矩下不会出现弯曲变形，螺栓孔的位置度公差控制在0.05mm以内，保证上下夹体扣合后两个半圆腔完全同轴，不会出现错边导致的夹持间隙不均问题。夹体的边角位置全部做了R1左右的倒角处理，既避免安装过程中锐边划伤操作人员，也不会割伤管路外壁的防护层。

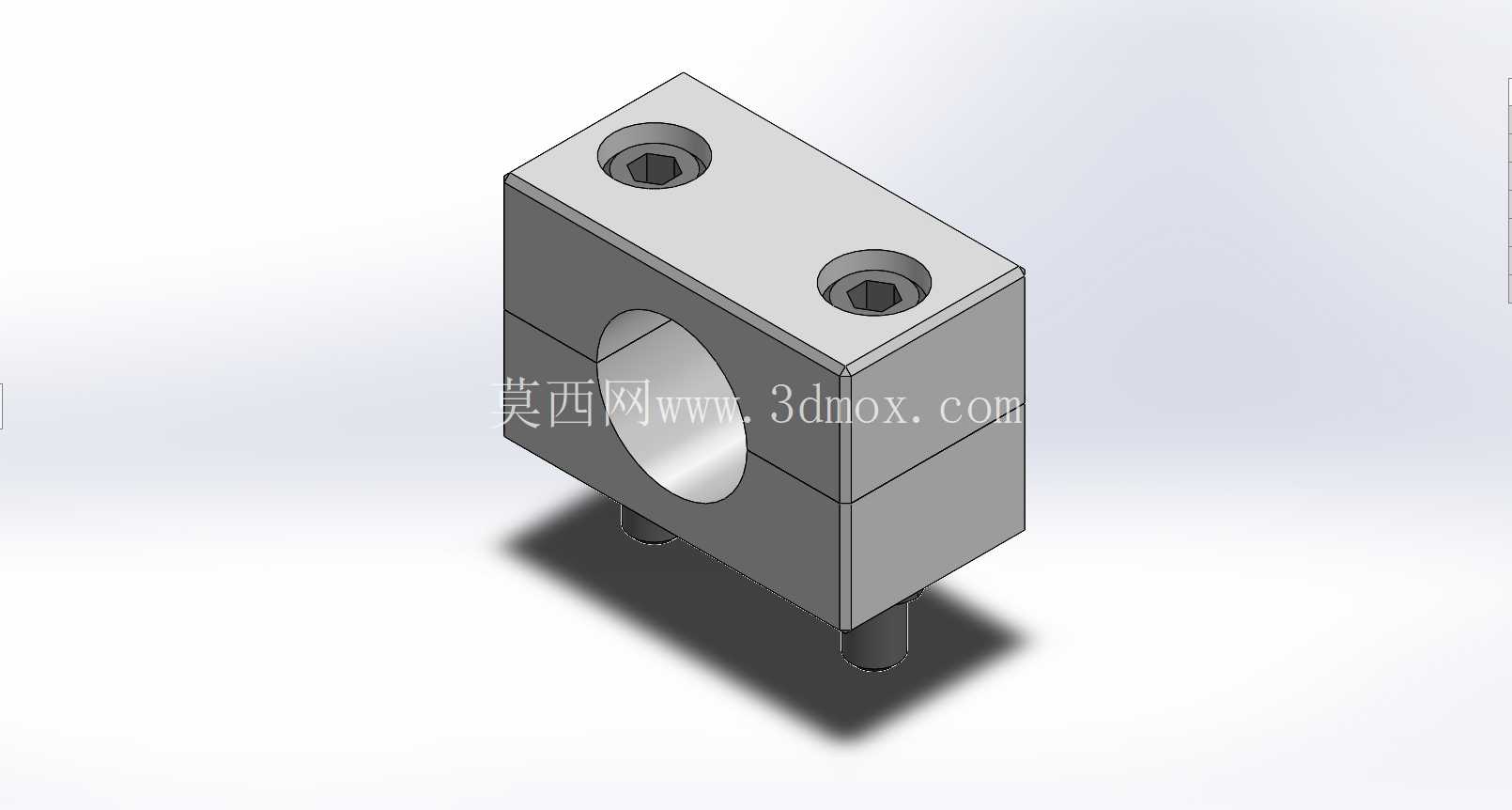

　　安装边界方面，这类管夹不需要在被固定管路上做额外加工，只需要在安装基体上对应螺栓的位置预留两个安装过孔，或者直接将螺母固定在安装基体的预设位置即可完成装配，相比焊接式管座，这种装配式管夹不需要现场焊接作业，安装和后期维护更换都更便捷，后期如果需要调整管路位置，只需要松开螺母即可调整管夹位置，重新锁紧就能完成固定。夹体本身的结构紧凑，扣合后整体外形为带圆弧缺口的方块状，占用的安装空间小，适合设备内部排布密集的管线区域使用，不会和周边其他元件产生干涉。

　　从受力角度分析，当管路内部存在流体压力脉动或者设备运行带来振动时，管夹的夹持力会将管路牢牢固定在安装基体上，避免管路因为振动产生的疲劳应力集中在管路接头位置，有效延长管路和接头的使用寿命。上下夹体的分体式设计也让安装过程不需要从管路的端部穿入，可以在管路已经布设完成的任意位置加装管夹，大幅提升了现场装配的灵活性，尤其适合设备改造、管路加装的场景使用。夹持面没有设计额外的防滑齿，是为了避免防滑齿压伤软管外壁或者在硬管表面留下压痕，对于需要防滑的场景，可以在夹持腔内壁加装橡胶减震垫，进一步提升夹持摩擦力同时吸收管路振动，降低振动向安装基体的传递。
