对位稳定式机械传动组件结构设计

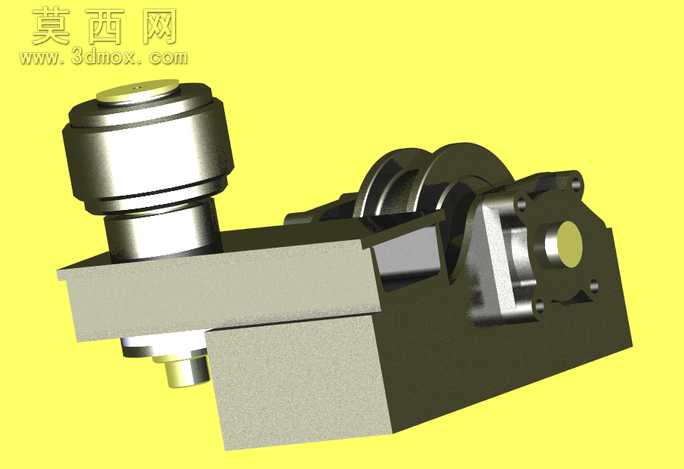

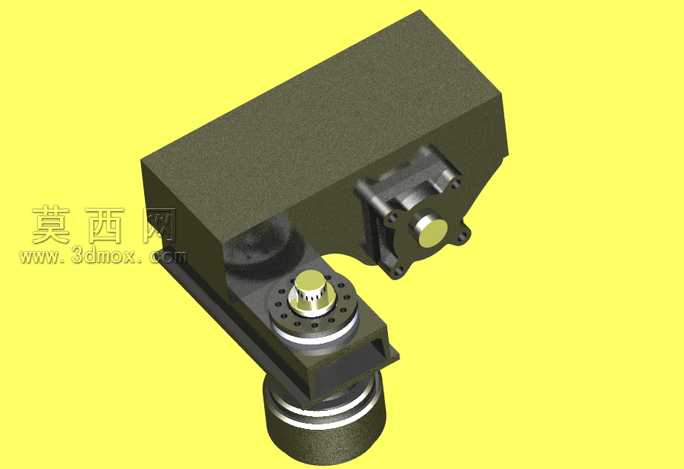

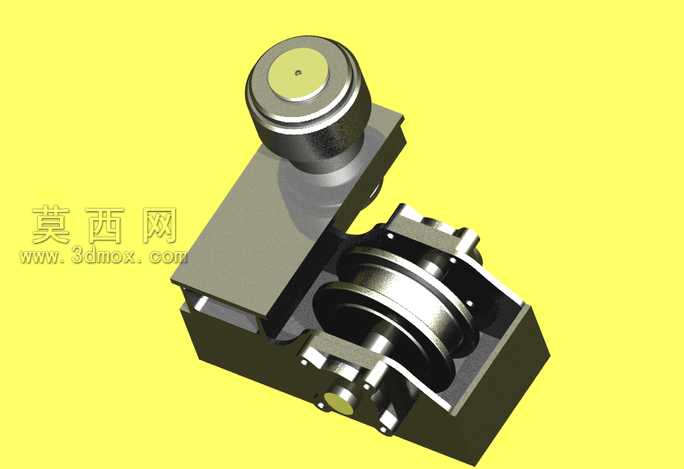

本作品为一款对位稳定式机械传动组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计公差配合规范，对各零件的装配间隙、同轴度要求进行了精准约束，确保虚拟装配状态下无干涉错配问题。渲染阶段采用金属材质为主的材质体系，对主体承力基座赋予哑光灰铸铁材质，通过调整粗糙度、金属度参数还原铸铁件表面细微的磨砂质感与厚重的金属肌理；对上部的轴类回转零件赋予镀铬亮面金属材质，添加细微的环境反射与边缘高光，凸显回转面的加工精度；对侧边的带轮传动结构赋予深灰氧化处理金属材质，区分不同功能零件的材质表现，同时在背景采用高饱和度纯色衬托，突出组件本身的结构轮廓。结构设计上，组件采用分体式基座承托结构，下部为L型一体化承力基座，预留了安装定位孔位，可直接适配不同设备的安装台面；上部设置立式回转主轴单元，主轴采用阶梯轴设计，搭配轴向定位的轴肩与锁紧结构，保证回转过程的径向跳动控制在合理范围；侧边集成带轮传动副，通过轴承座与基座刚性连接，带轮与主轴之间通过传动结构实现动力传递，同时设置了对位调整结构，可通过微调组件实现传动带张紧度与传动对位精度的调整，保证传动过程的稳定性，避免出现传动跑偏、打滑的问题。设计思路围绕工业场景下的对位传动需求展开，优先考虑结构的稳定性与装配便捷性，所有零件均采用标准化的机械结构设计，可直接对接常规加工工艺完成实物生产，各可拆卸部件均预留了拆装操作空间，方便后期的维护与零件更换，整体结构紧凑，在保证结构强度的前提下尽可能压缩占用空间，可适配多种中小型工业设备的传动工位使用，建模过程中对所有零件的特征参数进行了保留，可根据实际使用需求调整轴径、带轮规格、基座尺寸等参数，具备较强的通用适配性。
