大电流PCB压接焊接端子组件

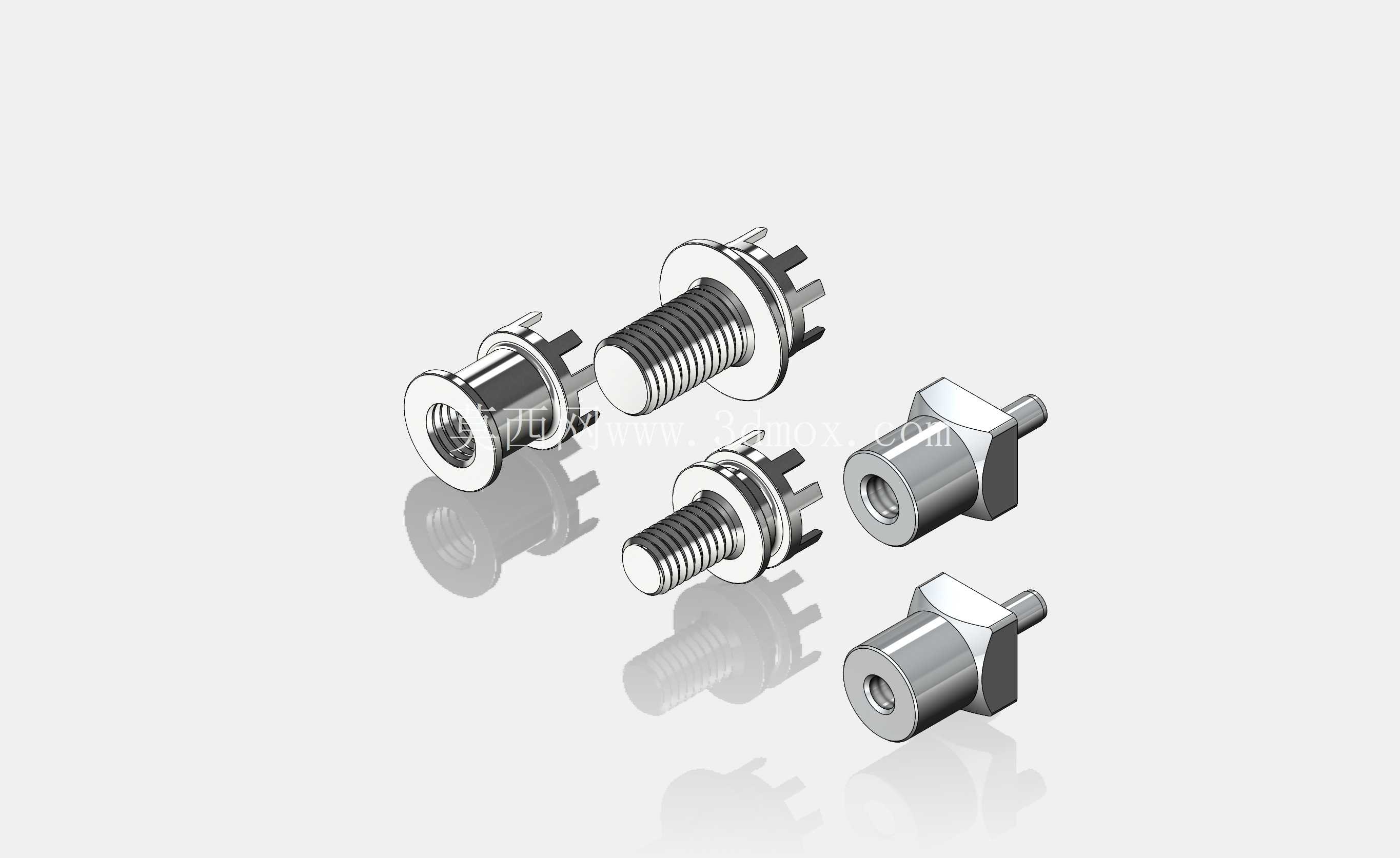

　　这套端子组件主要面向大电流回路的板端连接需求，常见于工业电源模块、大功率逆变设备、储能变流单元的PCB板载连接场景，用来替代传统的导线直焊方案，解决大电流工况下焊点易脱焊、载流不足、接线一致性差的问题。整套组件包含不同规格的公母对接端子，适配M4、M5、M6、M8等不同螺纹规格的接线需求，覆盖100A到150A的持续载流区间，能满足多数中小功率工业电源的板端接线要求。

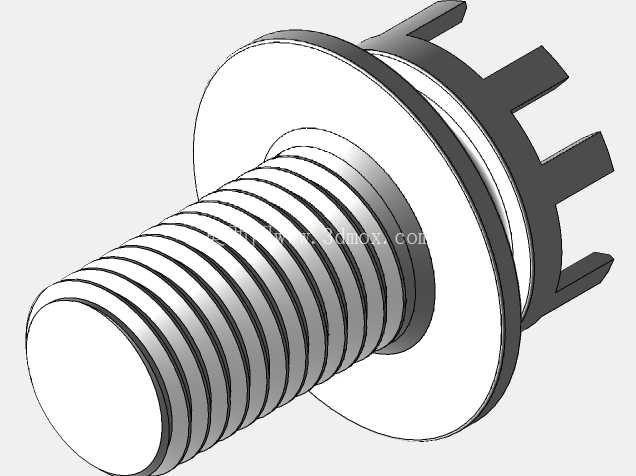

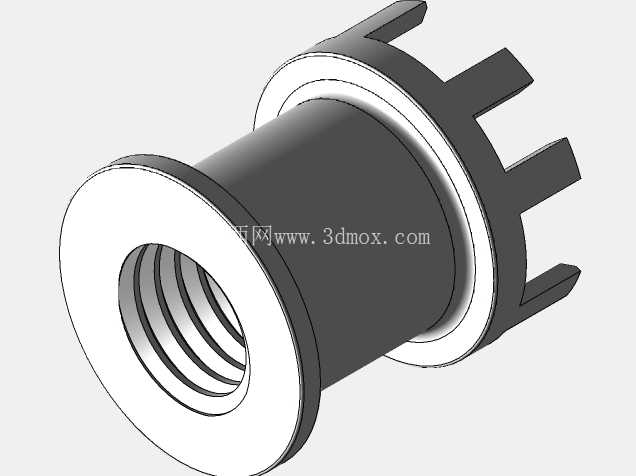

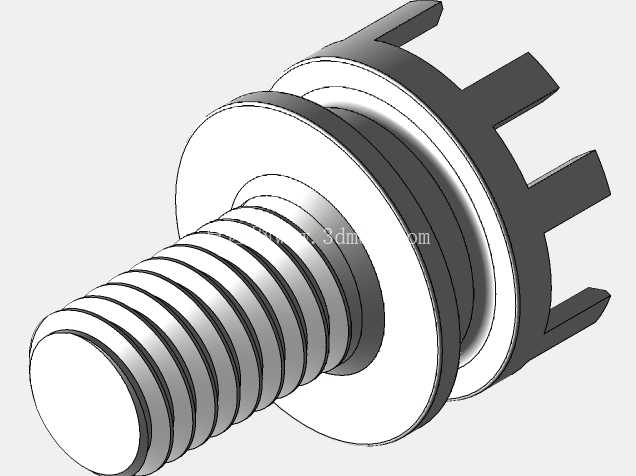

　　从结构设计来看，端子采用带法兰盘的穿板安装结构，法兰盘上预留的定位凸脚可以直接卡入PCB对应的安装孔内，焊接前就能完成端子的预固定，避免波峰焊或者回流焊过程中端子移位，大幅提升SMT或者手工焊接的良率。压接端采用开放式的压接筒结构，适配多股软铜线的冷压压接，压接后能保证导线与端子的接触面积足够，降低接触电阻，减少大电流工况下的温升。焊接端的引脚长度经过精准核算，既保证焊锡能充分浸润引脚与PCB焊盘，又不会因为引脚过长导致焊后剪脚工序增加，适配常规2mm厚度的工业级PCB板安装。

　　安装边界方面，不同规格端子的法兰盘直径根据载流大小做了差异化设计，100A规格的法兰盘直径控制在12mm以内，相邻端子的安装中心距最小可以做到15mm，不会出现安装干涉；150A规格的法兰盘直径为16mm，相邻安装中心距建议预留20mm以上，保证焊盘之间的电气爬电距离满足安规要求。端子的螺纹端长度统一设计为8mm，适配常规的接线端子排、铜鼻子的锁紧厚度，搭配标准平垫、弹垫就能完成可靠的导线锁紧，不需要额外调整螺纹啮合长度。

　　实际使用场景中，这类端子常布置在PCB板的边缘位置，作为电源输入、输出的外接接口，相比传统的栅栏式接线端子，它的载流密度更高，占用PCB板的面积更小，而且因为采用了穿板焊接的固定方式，端子的抗拉力更强，遇到外力拉扯导线的时候，应力会分散到整个法兰盘与PCB的焊接面，不会出现单个引脚被扯掉的问题。设计时还考虑了焊接后的耐温需求，端子基材采用紫铜镀锡工艺，能承受260℃的无铅焊接温度，不会出现镀层起泡、脱落的问题，长期工作温度可以达到125℃，满足工业设备的宽温工作要求。

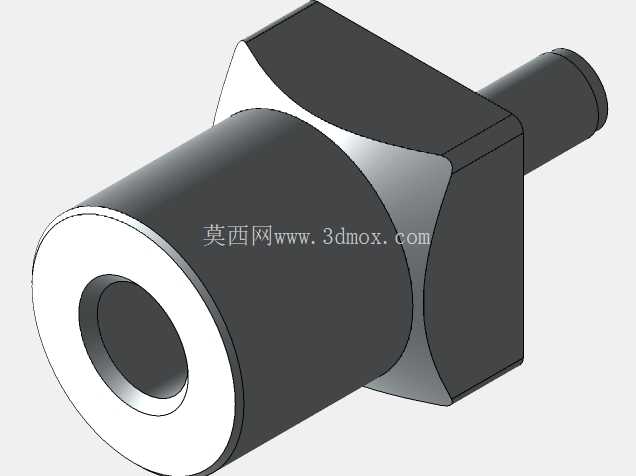

　　对接端的导向结构做了小角度的导入倒角，公母端子对接的时候不需要精准对位就能顺利插入，适合产线工人快速装配，插合后的接触电阻控制在0.5毫欧以内，大电流工作时的温升远低于安规标准要求的45K阈值。另外端子的六角法兰结构可以在锁紧导线的时候用扳手固定，避免锁紧螺母的时候端子跟转，扯坏PCB上的焊盘，这个细节设计在实际装配中能大幅降低售后返修率，很多同类产品因为没有预留扳手卡位，装配时很容易出现焊盘脱落的问题。

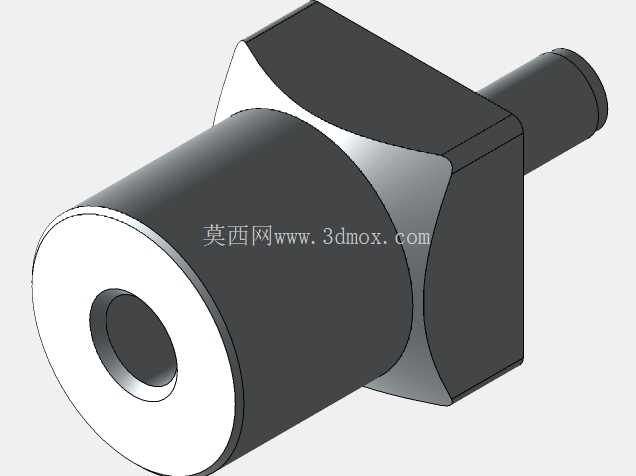

　　从建模角度来看，这套模型还原了端子的所有安装特征，包括法兰盘上的定位凸脚、压接筒的内壁退刀结构、螺纹段的标准牙型、对接端的倒角细节，在做PCB布局设计的时候，可以直接导入模型进行干涉检查，提前确认端子与周边电容、电感、散热片的安全距离，避免打样后才发现安装干涉的问题。不同规格的端子采用参数化建模方式，螺纹规格、法兰直径、引脚长度都可以根据实际选型需求快速调整，不需要重新绘制基础特征，能大幅缩短结构设计阶段的建模周期。
