长条形格栅面支撑输送工作台结构设计

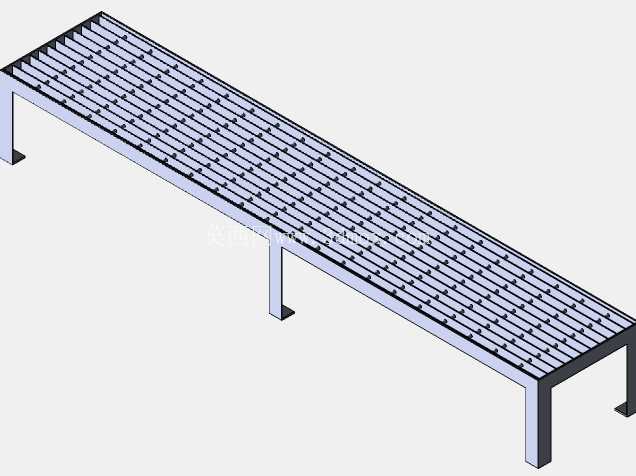

　　在车间流水线工位布局、物料中转暂存、轻型工件装配作业的场景里，这类长条形格栅支撑结构的应用覆盖度非常高，不同于整面板式工作台的封闭台面，格栅式的镂空设计首先解决了作业过程中碎屑、切削液、灰尘的自然落料问题，不需要额外在台面上开设排屑槽，日常维护的工作量能降低不少。从结构设计的逻辑来看，整体采用框架式焊接结构做主体承载，四条支腿做落地支撑，其中靠近操作侧的支腿做了内收处理，避免操作人员靠近工位时腿部被支腿磕碰，符合人机工程的操作边界要求，支腿底部预留了安装调节脚杯的接口，现场安装时可以根据地面的平整度调整整体台面的水平度，避免长台面因为地面不平出现翘曲、受力不均的问题。

　　台面部分采用等间距排布的格栅条做承载面，格栅条的间距经过核算，既保证了镂空排屑的效率，又能避免常规尺寸的小型工件、工具从缝隙掉落，格栅条和下方的纵向支撑梁采用满焊连接，整体台面的平面度控制在每米长度1mm以内，保证工件在台面上滑动输送时不会出现卡顿、卡滞的情况。从安装边界的角度来说，这类长条形工作台的长度方向可以根据车间的实际工位需求做分段拼接，单段结构的两端预留了螺栓连接的法兰位，多段拼接时不需要额外做焊接处理，现场通过螺栓紧固就能完成组装，适配不同长度的流水线布局需求；宽度方向的尺寸控制在常规操作人员手臂可覆盖的作业范围内，不需要探身就能够到台面上的所有工件，降低长时间作业的疲劳感。

　　结构的受力设计上，整体框架采用矩形钢管做主体骨架，根据均布载荷的受力情况做了壁厚选型，保证台面在满负载放置工件时，中部的下挠量控制在允许范围内，不会因为长期承重出现永久性变形。不同于带动力的输送设备，这类无动力格栅工作台主要用于工序之间的工件暂存、手动推送流转，以及装配作业时的操作平台，在五金加工、电子组件装配、包装工序前段的物料整理场景里都能适配，台面的格栅结构还可以根据需求加装挡边、定位块等附件，满足不同工件的定位放置需求。支腿的高度设计参考了常规站立作业的高度标准，保证操作人员站立时手肘自然下垂的高度和台面相匹配，不需要弯腰或者抬臂作业，适配大部分工厂的站立作业工位需求。

　　另外，镂空的格栅台面也方便在台面下方加装照明、气源接口、工具挂架等附属设施，管线可以直接从格栅缝隙穿入，不需要在台面上额外开孔走管，整体布局更加整洁。在建模过程中，所有的型材接口都做了焊口预留处理，格栅条的排布做了阵列参数化设计，调整长度时只需要修改阵列数量就能快速生成对应尺寸的模型，不需要逐个调整零件位置，能大幅提升同系列不同尺寸规格的设计效率。支腿和主框架的连接位置做了加强筋设计，避免支腿受侧向力时出现焊缝开裂的问题，整体结构的冗余载荷量预留了1.5倍的安全系数，满足车间日常作业的承重需求。
