方形过渡变径钣金料斗结构设计

这款钣金料斗主要应用在散料输送、物料分装、颗粒粉体中转的生产环节，常见于粮食加工、塑料粒子生产、五金小零件分拣、建材粉料输送的工位上，作为上下工序间的物料导流过渡部件使用，能把上方宽幅输送面落下的散料收拢，集中导入下方口径更小的输送管道、接料容器或者计量设备内，避免物料散落、卡滞，保障物料输送的连续性。

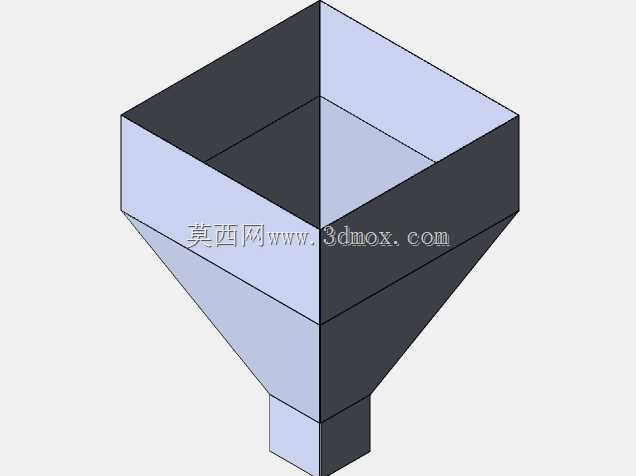

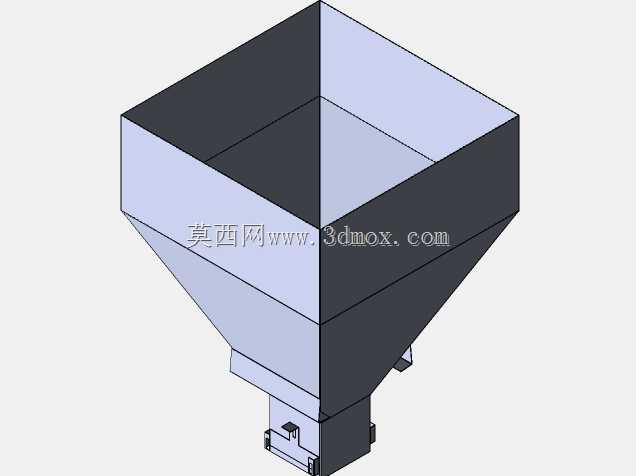

从结构设计来看，整体采用上方下锥的组合结构，上部为等截面方形直筒段，下部为四壁向内收拢的方锥过渡段，最底端连接小尺寸方形出料口，这种结构相比全锥形料斗，上部直筒段可以预留足够的储料缓冲空间，当上游物料短时间进料量波动时，直筒段能暂存一定量的物料，不会因为瞬时进料量超过下游出料能力出现溢料问题。四壁收拢的锥段角度经过钣金折弯工艺的合理性校核，折弯边预留了足够的焊接拼接余量，所有拼接缝均为直线焊缝，加工时不需要做复杂的曲面成型，普通数控折弯设备配合氩弧焊接即可完成加工，加工难度低，量产时的工艺一致性容易控制。

安装边界方面，上部方形直筒的端面可以直接和上方的储料仓出料端、振动筛出料口、皮带输送机的落料端做法兰连接或者搭边焊接，不需要额外做异形转接结构；底端的小尺寸出料口可以匹配快接卡箍、软管接头或者螺旋输送机的进料口，适配不同的下游接料设备。料斗的壁厚选用常规钣金加工的常用板材厚度，整体刚性满足散料堆积的载荷要求，不会因为物料长期挤压出现壁板变形，内壁光滑无凸起结构，物料滑落过程中不会出现积料死角，针对流动性一般的粉体物料，锥段的倾斜角度大于物料的自然安息角，能避免物料粘附在壁板上造成堵料。

设计过程中优先考虑了钣金加工的工艺性，所有折弯处的内R角匹配常规折弯模具的R值，不需要定制特殊模具，拼接位置的止口设计方便焊接时定位，减少组对时的调校工作量，后期维护时如果出现壁板磨损，也可以单独更换单块壁板，不需要整体报废替换，降低了设备的后期维护成本。
