减压阀配套U型开孔钣金安装壳体

项目分类:阀门 发布时间:2024-12-05 ID:828818
  • 减压阀配套U型开孔钣金安装壳体

  在工业流体控制管路系统中,减压阀作为稳定下游管路压力的核心元件,其配套安装壳体的结构合理性直接影响元件的防护效果、安装效率与长期运行稳定性,本次涉及的钣金构件正是针对减压阀安装场景设计的专用承载壳体。从实际应用场景来看,这类钣金壳体多应用于中小型气动减压回路、低压流体输送管路的减压阀外置安装场景,既可以为内部减压阀本体提供硬质防护,隔绝车间内的金属切屑、粉尘、飞溅切削液对阀件调节机构、密封面的侵蚀,也能作为统一的安装基准,让阀件与周边管路、固定架的对接更规整,避免零散安装带来的管路应力集中问题。

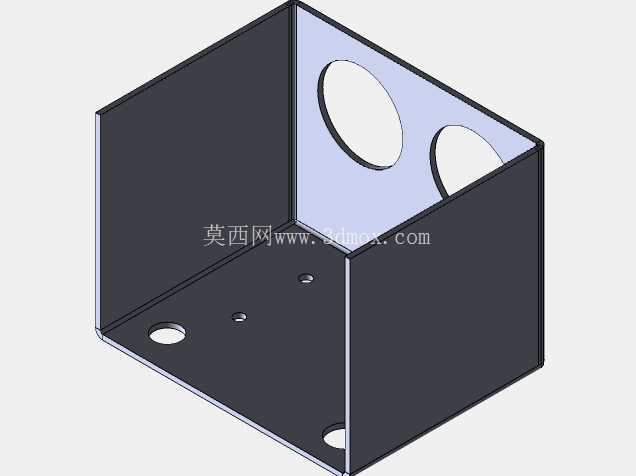

  从结构设计思路来看,该壳体采用三面围合的U型开放式钣金结构,没有采用全封闭盒体设计,核心是兼顾防护性与装配操作空间:三面围合的侧壁可以覆盖减压阀的易损调节侧与管路对接侧,阻挡侧向的外力磕碰与异物侵入,而开放的两个端面则预留了充足的操作空间,方便现场人员在不拆卸壳体的情况下完成压力调节旋钮操作、管路接头插拔、日常密封状态巡检等工作,大幅降低后期运维的拆装工作量。板材选用常规冷轧钢板经折弯成型,折弯处采用标准钣金折弯圆角,避免应力集中导致的折弯开裂,同时折弯边预留了自攻螺丝安装位,可根据实际安装需求加装侧封盖板或者走线固定件,适配不同现场的改装需求。

  壳体底板的开孔布局完全匹配常规减压阀的安装固定点位,三个不同直径的圆形通孔分别对应减压阀的主固定螺栓孔、定位销孔与辅助固定孔,孔位公差按照钣金件通用安装精度设计,既可以保证阀件安装时的定位准确性,也预留了足够的装配间隙,避免板材折弯公差导致的孔位错位问题。侧壁上的两个大尺寸椭圆形开孔并非随意设置,靠近折弯角的大尺寸椭圆孔对应减压阀的进气接头避让位,尺寸略大于标准管接头外径,方便管路从侧方直接接入阀件,无需从壳体端面穿管,降低管路弯折半径要求;尺寸稍小的椭圆孔对应减压阀的压力表安装避让位,让压力表表头可以伸出壳体表面,方便运维人员直接读取压力数值,无需额外加装延长管。

  从安装边界来看,该壳体的整体外形尺寸适配通径15-25mm的中小型减压阀安装需求,底板的安装孔距兼容常规阀件的通用安装规格,既可以通过底板通孔直接固定在设备机架的预制安装面上,也可以通过侧壁的预留孔搭配L型安装支架固定在垂直立面或者管路支架上,安装方式灵活。板材厚度选用1.5mm冷轧钢板,在保证壳体整体结构刚性的前提下,控制整体重量,避免过重的壳体对管路接头造成额外的负重,同时板材表面可根据使用场景做喷塑、镀锌等表面处理,适配潮湿、多粉尘等不同工况的防腐蚀需求。

  在实际装配逻辑上,该壳体的设计充分考虑了钣金加工的工艺性,所有折弯边均为90度直角折弯,无复杂异形折弯结构,所有开孔均为常规圆形、椭圆形冲孔,无需特殊冲压模具,普通钣金加工厂即可完成加工,加工成本低、生产周期短,适合批量配套生产。同时壳体的棱边均做了去毛刺处理,避免装配过程中划伤操作人员或者损坏阀件的密封线缆、管路,细节处理符合工业钣金件的通用安全要求。在实际使用中,这类壳体还可以根据现场需求,在开放端面加装防尘网或者透明防护盖板,在不影响操作观察的前提下进一步提升防护等级,适配食品加工、木工车间等多粉尘的特殊工况。
