工业输送线配套V型导向滚轮结构设计

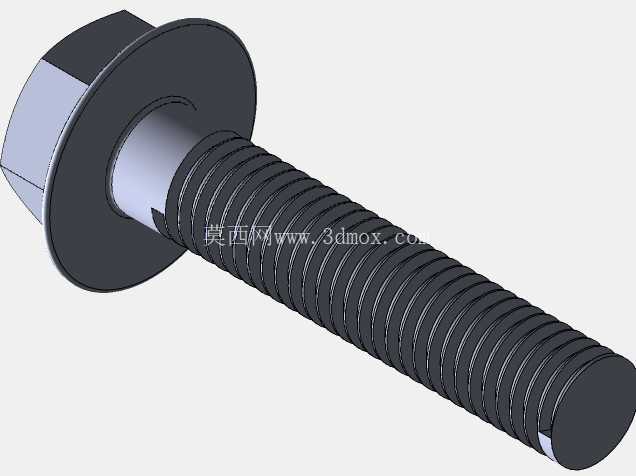

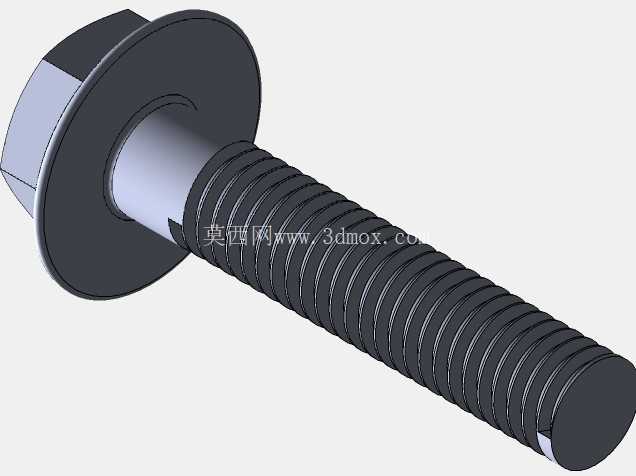

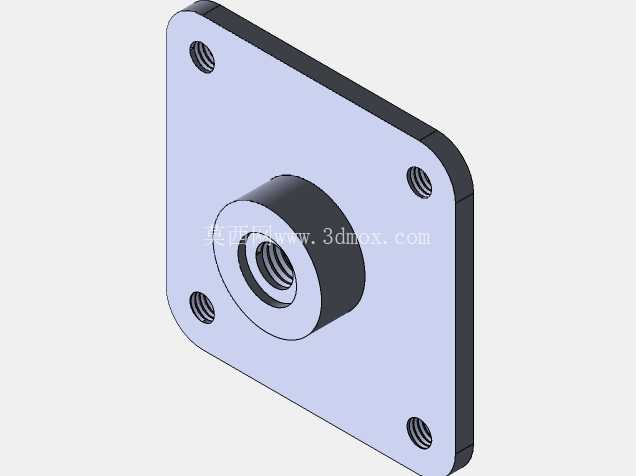

　　在各类轻型自动化输送线、工装板移载机构以及小型物料滑移导轨系统中，V型导向滚轮是承担定向承载、降低滑动摩擦阻力的核心基础部件，这套V轮结构的设计完全围绕现场安装适配、运行稳定性以及长期耐磨需求展开，没有冗余的装饰性结构，所有几何特征都服务于实际功能。从安装边界来看，这套V轮的安装座采用平板式贴合设计，安装面预留了对应规格的螺栓过孔，孔位公差按照机械设计手册中IT7级精度设定，能够直接适配市面上多数40系列、50系列工业铝型材的安装槽位，也可以直接通过螺栓固定在冷轧钢板焊接的机架侧板上，不需要额外加工转接板，现场装配时只需要保证安装面的平面度误差不超过0.1mm，就能避免滚轮运行时出现偏载啃轨的问题。

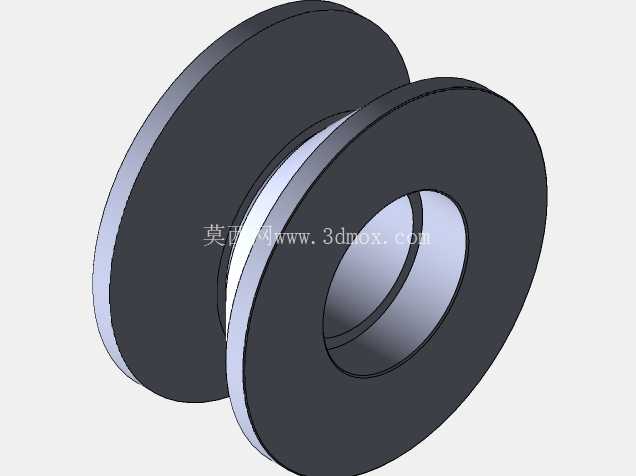

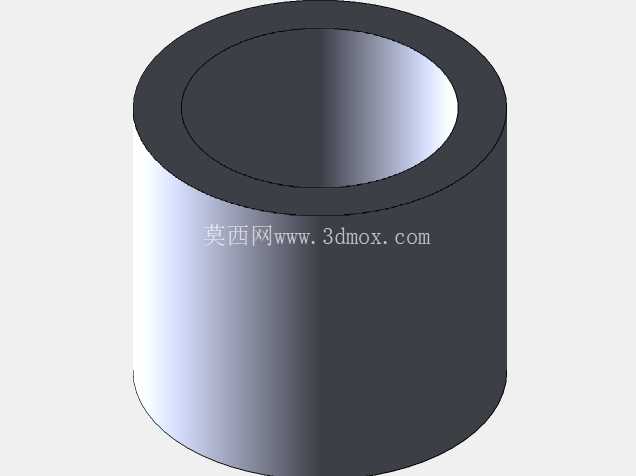

　　滚轮本体的V型槽角度经过反复校核，最终采用90度夹角设计，这个角度既能够匹配市面上标准的V型导轨凸棱，也能在安装存在微小同轴度误差时，通过槽面的自导向特性自动补偿偏差，不会出现卡滞现象；滚轮的轮缘部分做了小尺寸的圆角过渡，避免运行过程中轮缘和导轨侧面发生硬接触刮擦，减少运行噪音的同时也能降低导轨表面的磨损速率。从功能特性上来说，这套V轮内部集成了深沟球轴承结构，轴承的内圈和安装销轴采用过盈配合，外圈和滚轮本体采用过渡配合加厌氧胶固定的方式，能够承受径向载荷的同时，也能承受一定程度的轴向窜动力，在输送线启停加速度不超过0.5g的工况下，滚轮不会出现轴向窜动脱出的问题；滚轮的材质选用高强度尼龙加玻纤配方，相比金属滚轮，运行时的噪音能够降低15分贝以上，同时自身具备自润滑特性，不需要定期加注润滑脂，在无尘车间、电子组装生产线这类对洁净度有要求的场景下也能适用，不会出现油污滴落污染产品的问题。

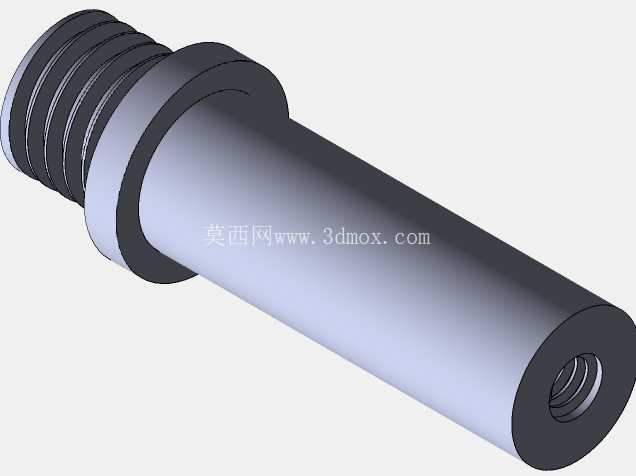

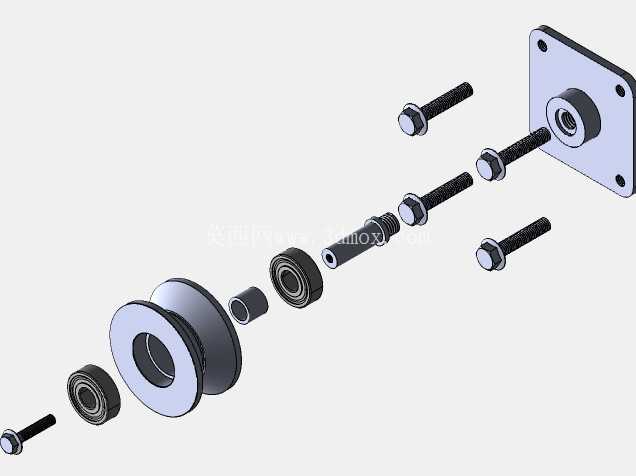

　　设计过程中特意考虑了现场维护的便捷性，整个滚轮组件采用模块化设计，当滚轮出现磨损需要更换时，只需要拆下安装销轴的轴用挡圈，就能直接抽出销轴更换滚轮本体，不需要拆解整个安装座，也不需要重新调整导轨的平行度，单轮更换时间不超过5分钟，能够大幅降低生产线停机维护的时间成本。在实际应用场景中，除了常规的直线输送导轨，这套V轮也可以适配圆弧段导轨的转向需求，V型槽的接触面积经过计算，在圆弧半径不小于300mm的弯道上，滚轮和导轨的接触应力不会超过材料的许用应力值，长期运行不会出现滚轮过早开裂的问题；安装座的厚度经过有限元受力分析，在单轮承载15kg载荷的情况下，安装座的最大变形量不超过0.02mm，完全能够满足轻型输送场景的刚度需求，不会因为安装座变形导致滚轮运行轨迹偏移。

　　另外，滚轮的轴向尺寸做了严格控制，整体厚度比常规同规格平轮窄8mm，在空间紧凑的小型移载机构中也能布置，不会和周边的传感器、挡停机构发生运动干涉；安装销轴的端部做了内六角孔设计，装配时可以通过内六角扳手固定销轴，拧紧锁紧螺母时销轴不会跟转，能够提升装配效率，也能避免长期运行后销轴松动导致的滚轮偏摆问题。整套结构没有复杂的异形曲面，所有特征都可以通过常规的车削、铣削、注塑工艺加工实现，加工成本控制在较低水平，适合批量生产应用，不管是新设备的设计选型，还是旧输送线的配件替换，都能够直接适配，不需要做额外的结构修改。
