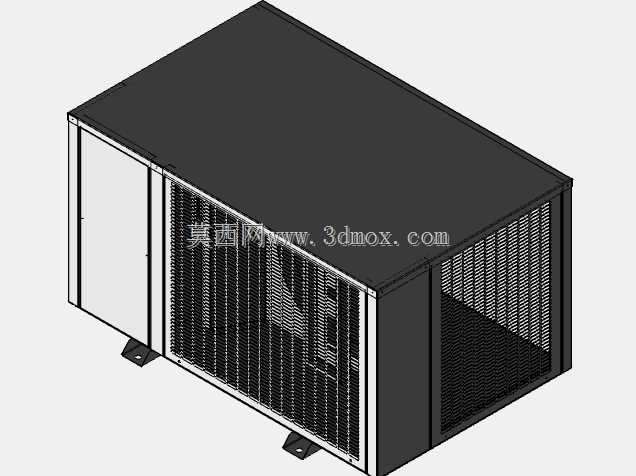

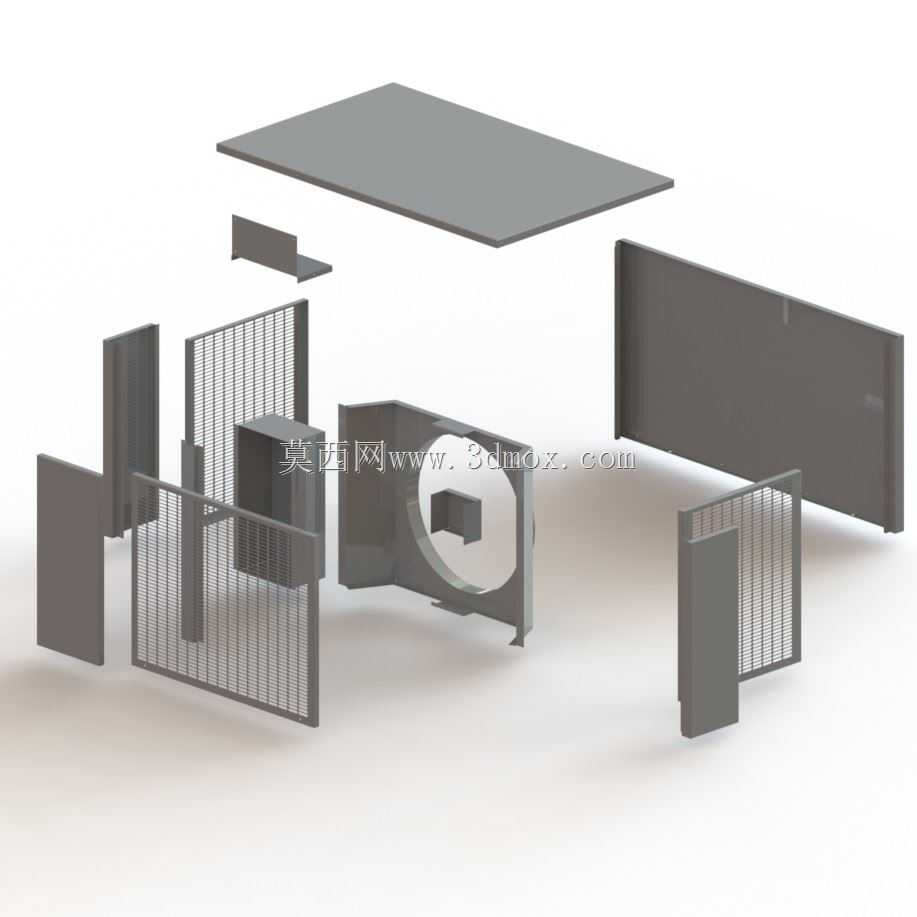

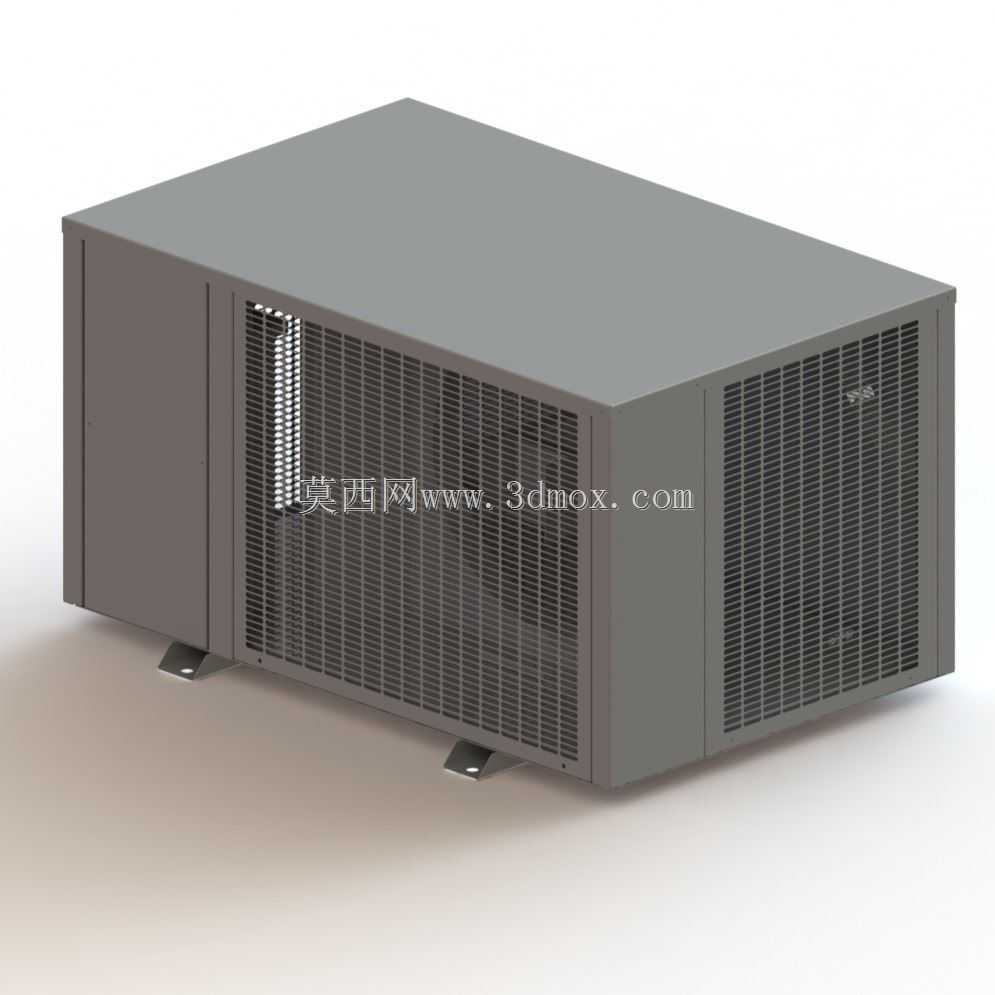

冷库一体式制冷压缩冷凝机组结构

　　这套三维结构对应的是小型冷库配套的一体式侧装风冷冷凝机组，在商超后场小型冷藏库、餐饮门店食材保鲜库、医药行业小型低温存储仓的配套场景里应用极广，区别于传统分体式制冷系统需要单独布设冷媒管路、固定室外机的安装逻辑，这类一体式机组直接嵌装在冷库库板的预留开孔位，安装时仅需在库体侧墙开出对应尺寸的矩形安装口，将机组的蒸发器端伸入库内、冷凝换热端留在库外，通过机组自带的法兰压边配合密封胶条与库板压紧固定即可完成主体安装，不需要额外搭建室外机支架、长距离布设冷媒连接管，能大幅缩短小型冷库的现场安装周期，也减少了管路接驳处的冷媒泄漏风险。从结构设计逻辑来看，机组整体采用长方体箱式布局，外壳采用镀锌钢板折弯成型后做喷塑防锈处理，所有边角做圆弧过渡处理，既避免安装作业时的锐边划伤，也能减少户外安装时的积灰积水，降低外壳锈蚀速率。机组外侧的冷凝换热段覆盖了大面积的铝制翅片换热网，翅片采用开窗式冲压结构，相比平片结构能提升15%左右的空气侧换热效率，翅片间距控制在1.8mm，既保证换热面积充足，也能避免户外使用时柳絮、灰尘快速堵塞翅片间隙，降低日常维护的频次。

　　换热段内侧对应布置轴流风机，运行时驱动外界空气横向穿过翅片间隙，带走压缩机排出的高温高压冷媒携带的热量，风机外侧设置了金属防护格栅，格栅的栅条间距符合安全防护标准，既不会遮挡进风路径，也能避免异物卷入风机扇叶造成设备损坏。机组底部设置了三个冲压成型的金属安装支脚，支脚表面做了加强筋冲压处理，单支脚承重可达机组整体重量的1.5倍以上，支脚上预留了长圆形安装孔，允许现场安装时存在±5mm的位置偏差，降低库板开孔的精度要求。

　　机组的压缩机仓布置在箱体侧部的封闭腔体内，腔体内壁贴附了阻燃隔音棉，能降低压缩机运行时的噪音向外传递，避免临近办公或营业区域的噪音干扰，腔体侧面预留了检修盖板，日常维护时仅需拆下盖板即可完成压缩机接线、冷媒压力检测、干燥过滤器更换等操作，不需要将整个机组从库体上拆下。从安装边界尺寸来看，机组整体进深控制在适配100mm-150mm厚度常规冷库库板的范围，伸入库内的蒸发器段长度不超过300mm，不会过多占用冷库内部的有效存储容积，库外段的突出尺寸控制在600mm以内，即使在狭窄的室外过道或者设备夹层内也能完成安装，不会阻碍通行。

　　机组的电气接线盒布置在箱体侧面的防水腔体内，接线口采用格兰头密封，满足户外安装的防雨要求，所有强电接线端子都设置了绝缘防护挡板，避免检修时的误触风险。在结构细节处理上，冷凝水排出管路采用内置式布局，从蒸发器接水盘直接引出到库外，管路做了坡度设计，能保证化霜产生的冷凝水顺利排出，不会在库内或者机组内部积水造成结冰或者锈蚀问题。机组的冷媒管路全部采用铜管焊接连接，管路走向做了减震处理，在压缩机的吸排气口位置都设置了橡胶减震圈，避免压缩机运行时的震动传递到外壳产生共振噪音，同时也能减少长期震动造成的管路焊口开裂风险。这类机组的结构设计充分考虑了小型冷库安装场景的局限性，没有冗余的结构设计，所有部件的布置都围绕安装便捷、维护简单、运行可靠三个核心目标，在三维建模过程中，需要重点核对翅片换热器与风机的对位精度、安装支脚的承重受力结构、库板安装位的密封配合尺寸，避免实际生产安装时出现干涉或者密封不严的问题，尤其是机组与库板接触的法兰边平面度需要控制在1mm以内，才能保证密封胶条压紧均匀，杜绝库内外的冷热空气交换造成冷量流失。
