地埋式预制维修服务坑整体结构设计

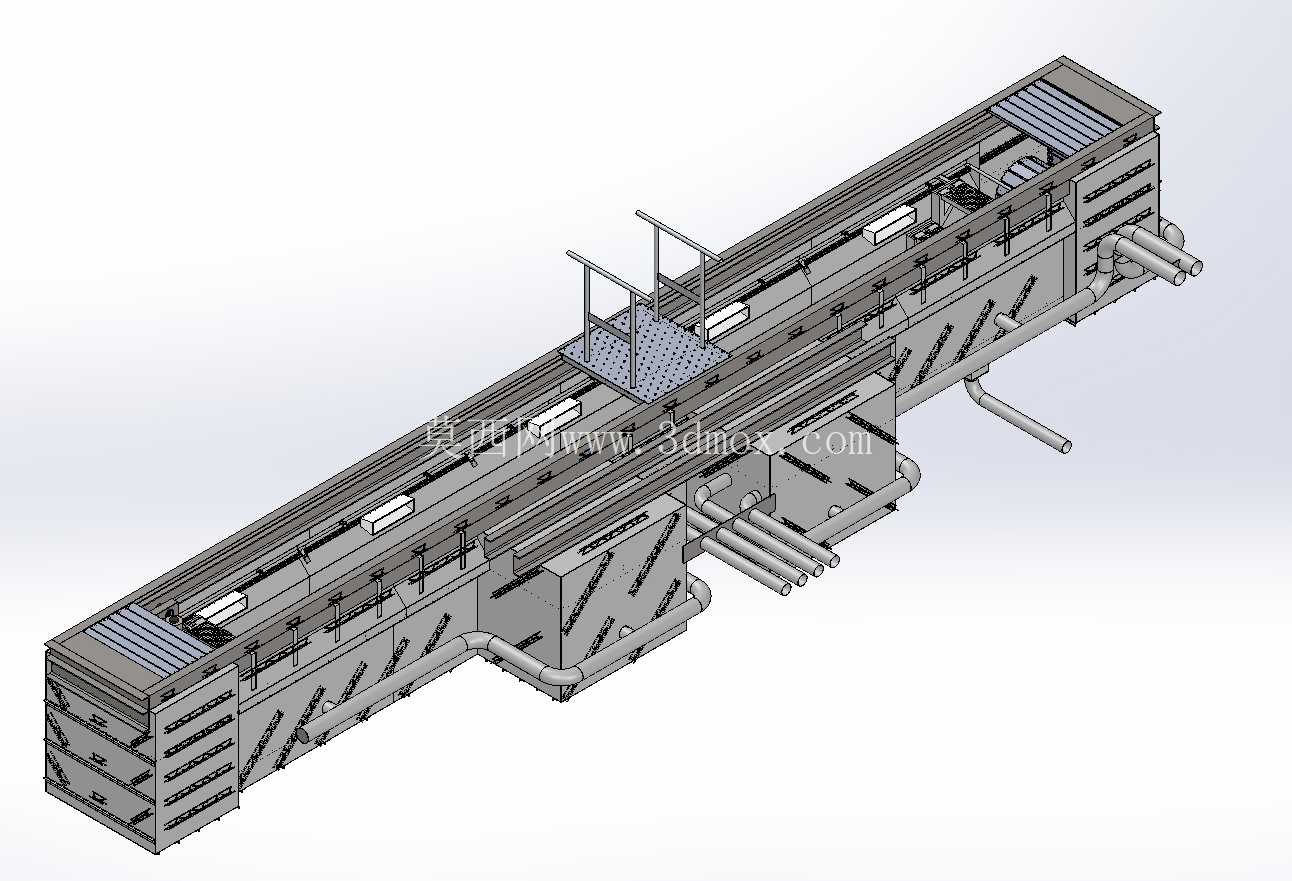

　　在商用车维保、轨道交通段场检修、重型工业产线设备运维场景中，传统现浇检修坑存在施工周期长、防渗性能差、管线排布杂乱、后期改造难度大的痛点，预制式服务坑作为可工厂预制、现场快速装配的地埋式检修基础设施，能够很好解决传统现浇结构的各类工程问题。该预制服务坑整体采用长条形地埋布局，上框架表面设计为与地面齐平的安装基准，安装完成后外部采用混凝土包裹固定，可承受重载车辆或设备的通行载荷，不会出现地面沉降、坑体变形的问题。

　　从结构组成来看，整个坑体分为底座、主体框架、附属功能组件三个核心部分，其中底座作为整个结构的承载基础，设计了两种制造工艺路径：针对小批量定制场景，可采用弯曲金属板段拼接焊接成型，针对标准化批量生产场景，可采用单独焊接金属板拼接成型，两种工艺均能保证底座的结构强度与防渗性能，底座整体焊接在主体框架下方，形成封闭的坑体底部结构，避免地下渗水渗入坑内影响检修作业。主体框架采用型钢焊接成型，作为整个坑体的受力骨架，承担上部通行载荷、侧壁土压力以及内部安装设备的载荷，框架上预留了各类附属组件的安装定位孔位，减少现场安装时的二次打孔工作量。

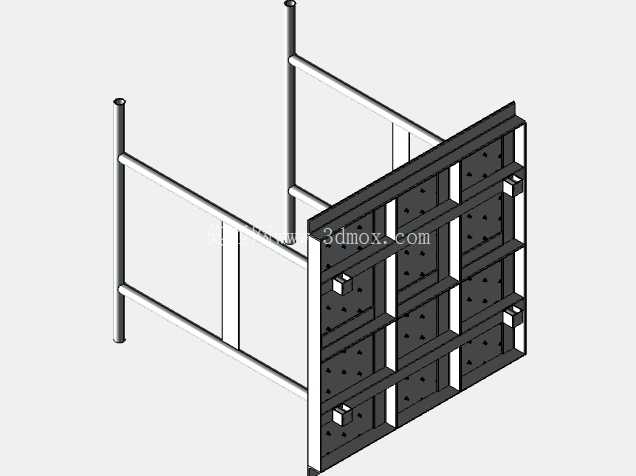

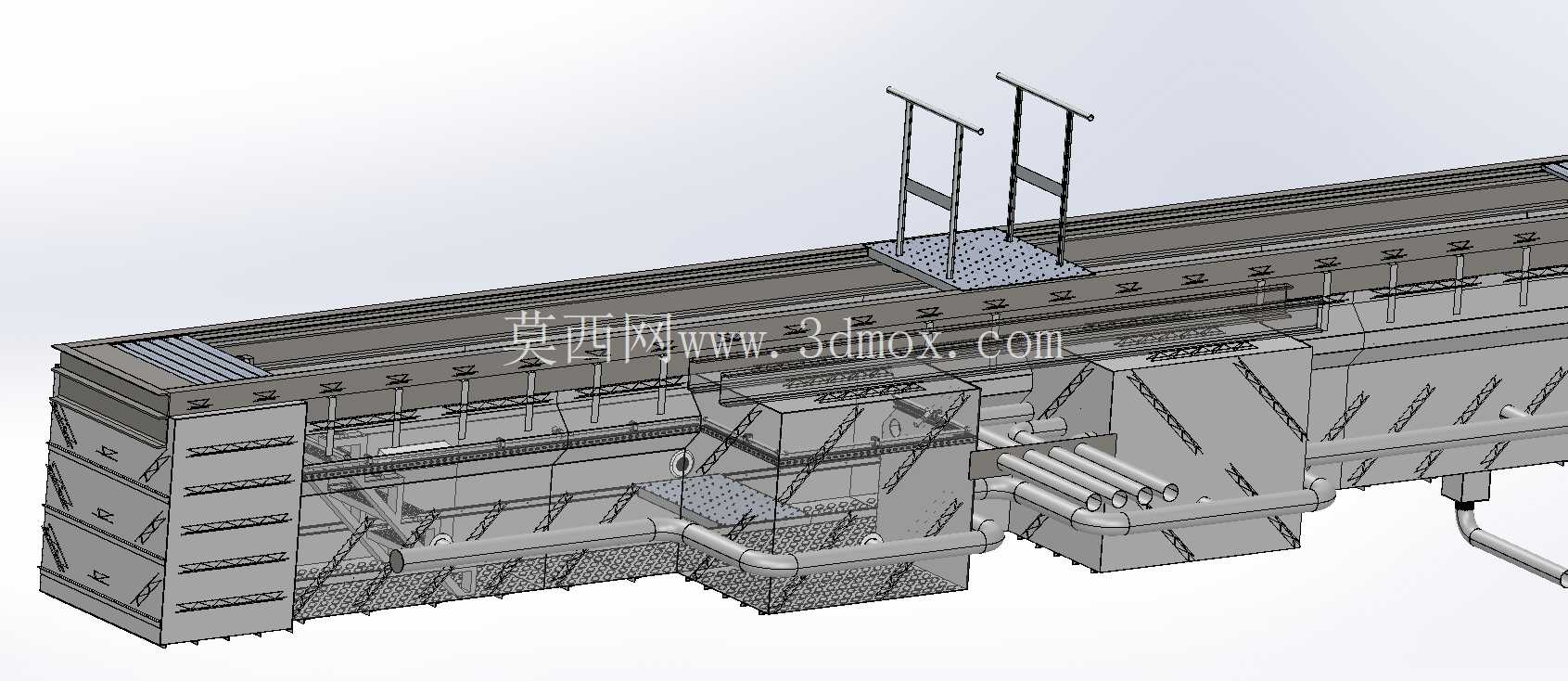

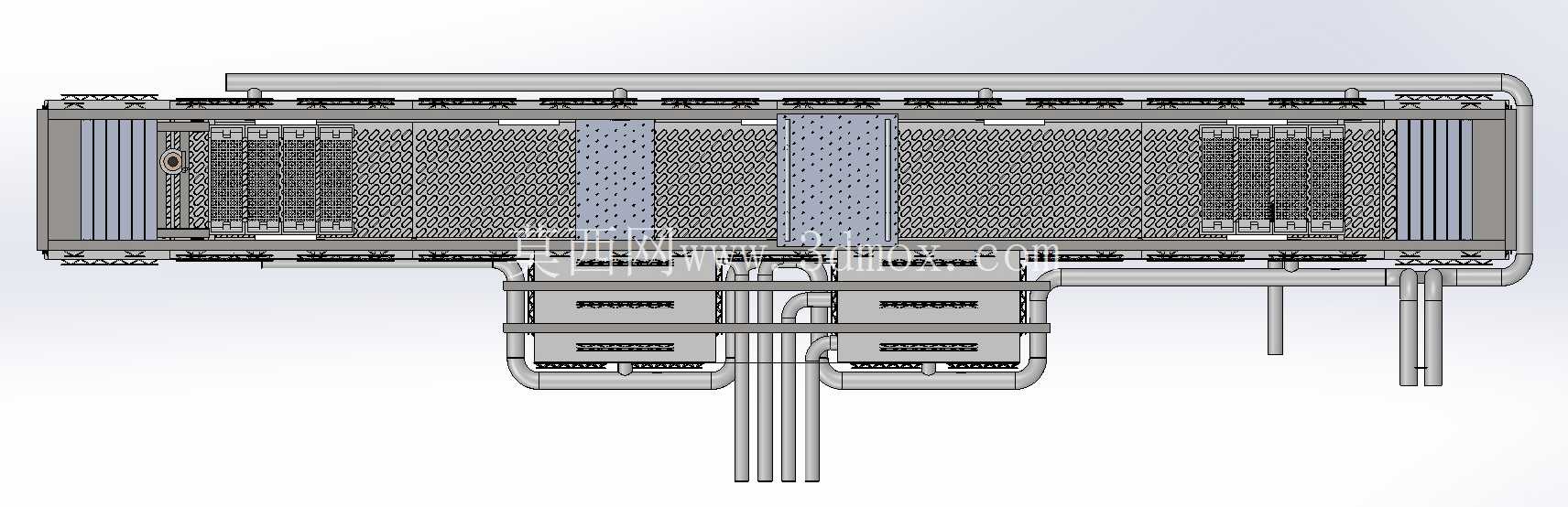

　　附属功能组件覆盖了检修作业的全流程需求：通风管沿坑体长度方向排布，设置多处通风口，可对接外部通风系统，保证坑内空气流通，避免检修作业时废气积聚；供应管线集成了压缩空气管、照明供电线路、设备端口电缆，沿框架侧壁预设的走线槽排布，所有管线接口均设置在坑体侧壁的易操作位置，检修人员在坑内即可快速接通气源、电源，无需额外布设临时管线；盖板分为通行盖板与作业盖板两类，通行区域采用加厚防滑金属板，可满足重型车辆碾压要求，作业区域的盖板可快速拆卸，方便大型部件的吊装进出；千斤顶平台沿坑体长度方向间隔布置，平台位置经过载荷校核，可支撑不同吨位的顶升设备，满足车辆或重型设备的顶升检修需求；步行式平台滑梯设置在坑体端部，作为人员进出坑体的通道，踏步采用防滑格栅板，避免人员滑倒；通道、排水管沿坑体底部坡度排布，可将坑内的积水、废油快速排出，避免坑面积液影响作业；楼梯设置在坑体另一端，作为紧急疏散通道，与滑梯形成双向进出路径，满足安全规范要求；各类紧固件与夹具均采用防腐处理，适应地下潮湿的使用环境，减少后期维护工作量。

　　设计过程中充分考虑了安装边界的适配性，坑体的长度、宽度、深度可根据实际应用场景调整，比如商用车维保场景可适配不同轴距的车辆检修需求，工业设备场景可适配产线设备的底部检修空间要求；坑体侧壁预留了多组管线接口，可根据用户需求对接给排水、供电、通风、压缩空气等外部系统，所有接口均设置了止水环，避免地下水从接口位置渗入；上框架的安装基准面设置了调平结构，现场安装时可通过调整垫铁快速调平，保证上表面与地面的平整度误差控制在工程允许范围内，避免车辆通行时出现颠簸。

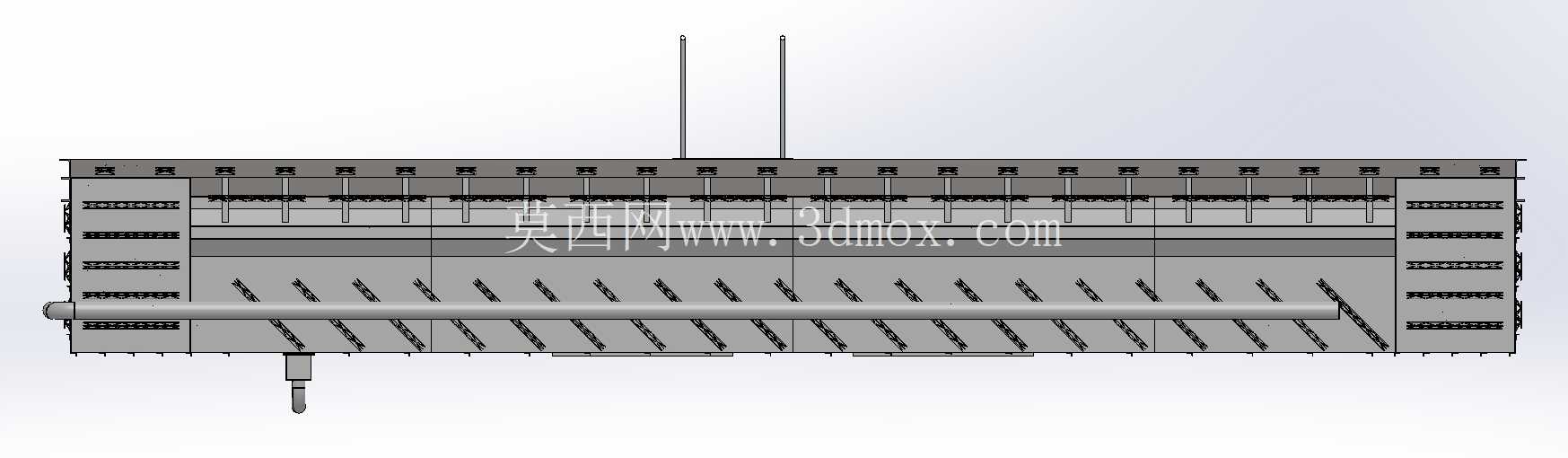

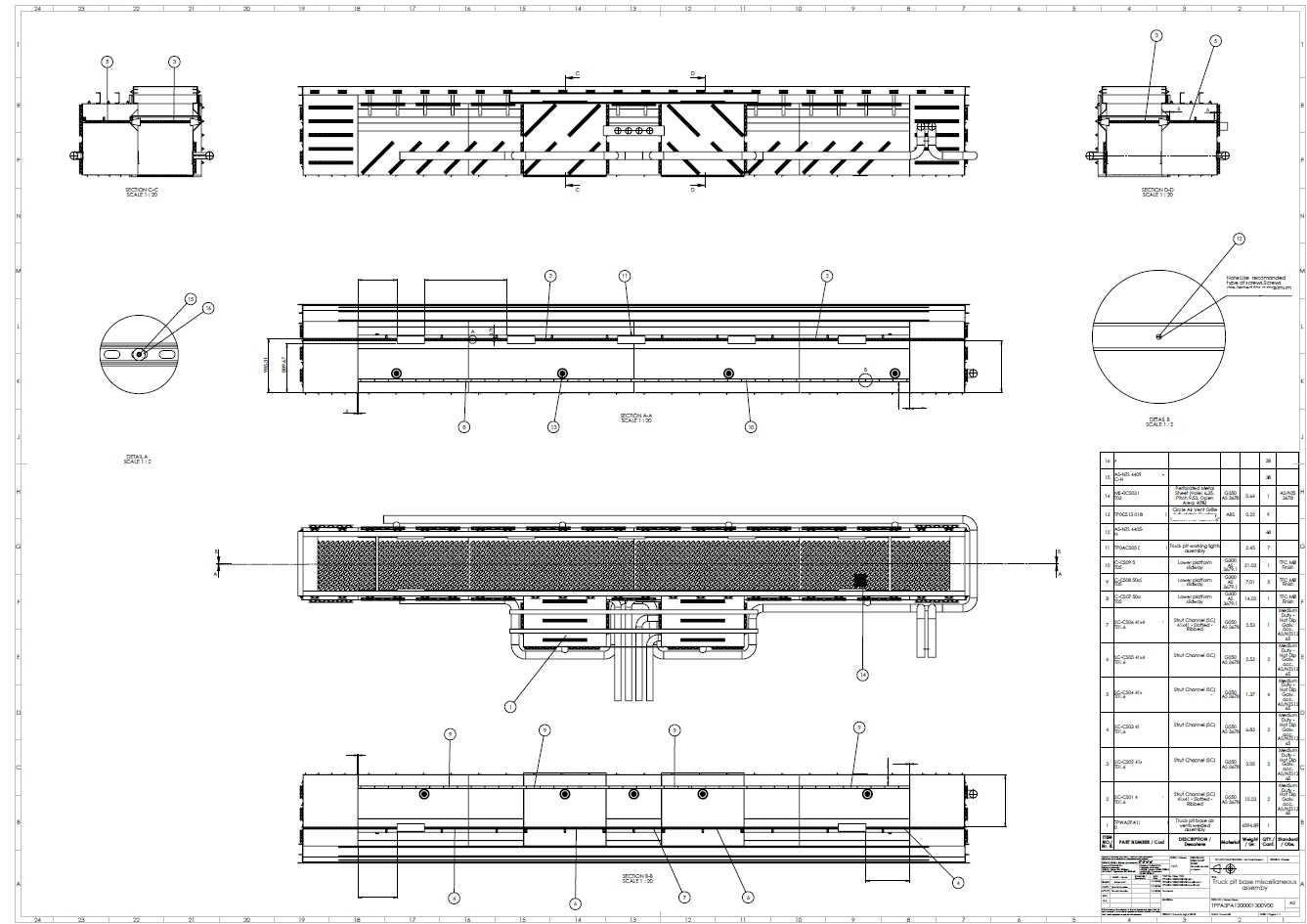

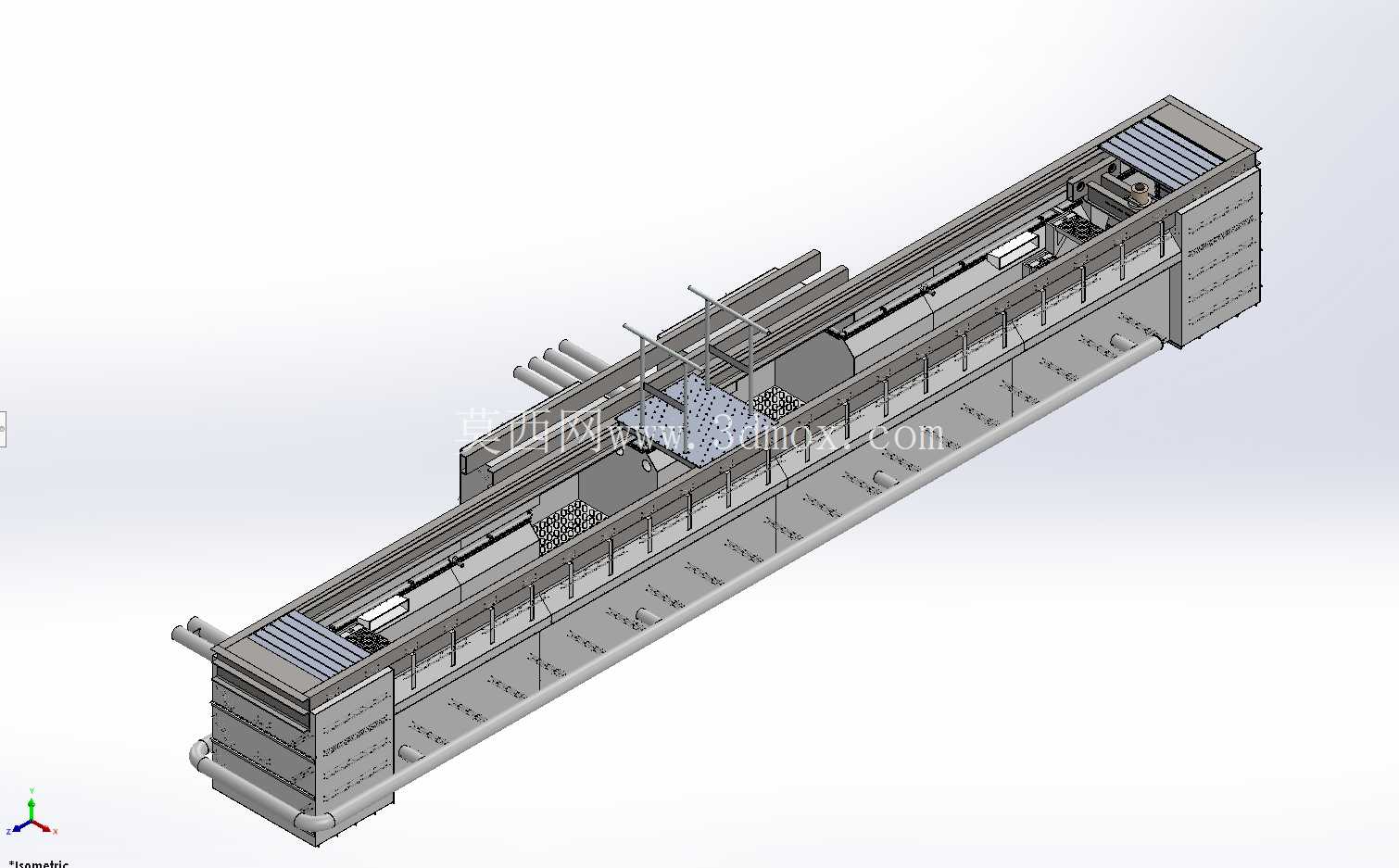

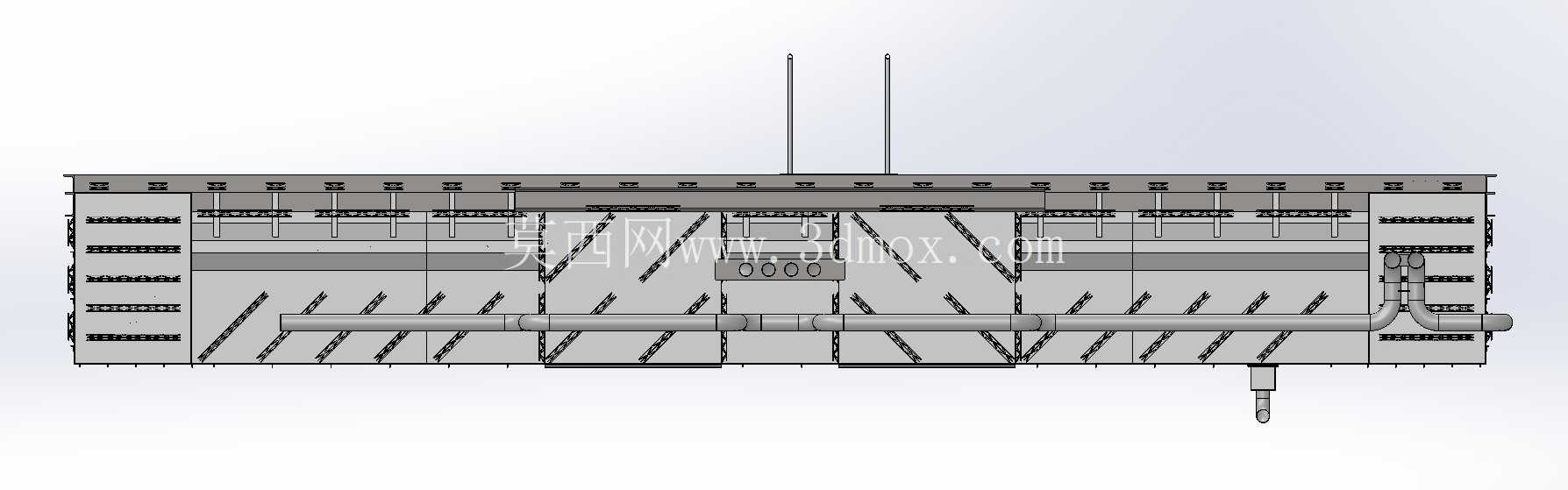

　　从三维建模的角度来看，该模型完整还原了各个组件的装配关系，焊接位置、紧固件连接位置均做了明确的结构表达，通风管、供应管线的排布路径完全符合实际工程的布线规范，千斤顶平台的位置、步行平台的尺寸均参考了实际检修作业的人机工程要求，可直接作为预制坑生产设计的参考模型，也可用于检修车间的布局规划仿真，验证坑体与周边设备、通行通道的位置匹配度，提前规避现场安装时的干涉问题。不同于传统现浇检修坑的粗放式设计，该预制服务坑的所有组件均做了模块化拆分，可实现工厂标准化生产，现场仅需完成坑体吊装、管线对接、混凝土回填即可投入使用，大幅缩短施工周期，同时模块化的组件设计也方便后期的改造升级，比如新增管线时仅需更换对应段的侧壁组件，无需破坏整个坑体结构。
