拖拉机牵引式树苗自动栽植播种机组

　　这套牵引式树苗自动栽植播种机组，是面向规模化农林育苗、经济林木定植、果园补苗以及山地缓坡造林作业开发的配套农机装备，整机通过标准三点悬挂结构与农用拖拉机动力输出端连接，依靠拖拉机行进提供作业牵引力，无需额外配置独立动力单元，适配国内主流40-90马力段农用拖拉机的挂接接口，在平原苗圃、缓坡林地、规整果园等连片作业场景中，可一次性完成开沟、树苗取送、定植插放、土垄回填、压实封土的全流程作业，替代传统人工蹲姿插苗、人工培土的低效率作业模式，单机组单日作业面积可达人工栽植的8-10倍，大幅降低林木种植环节的人力投入。

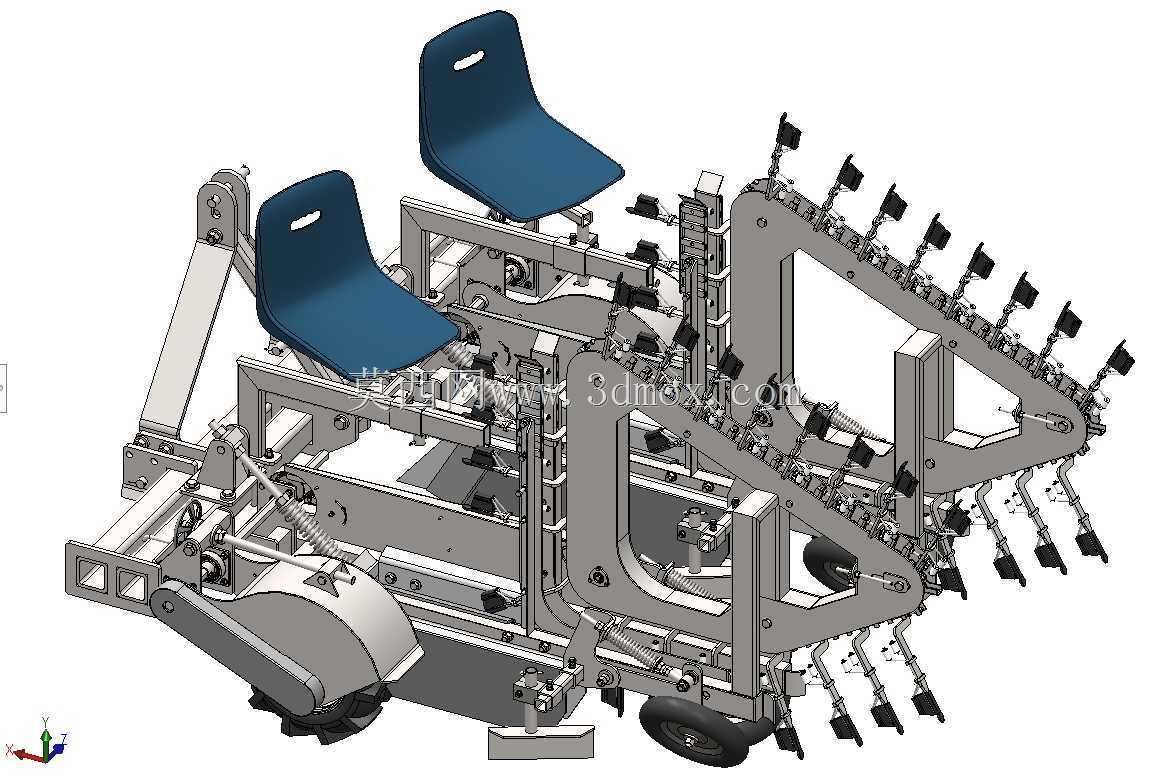

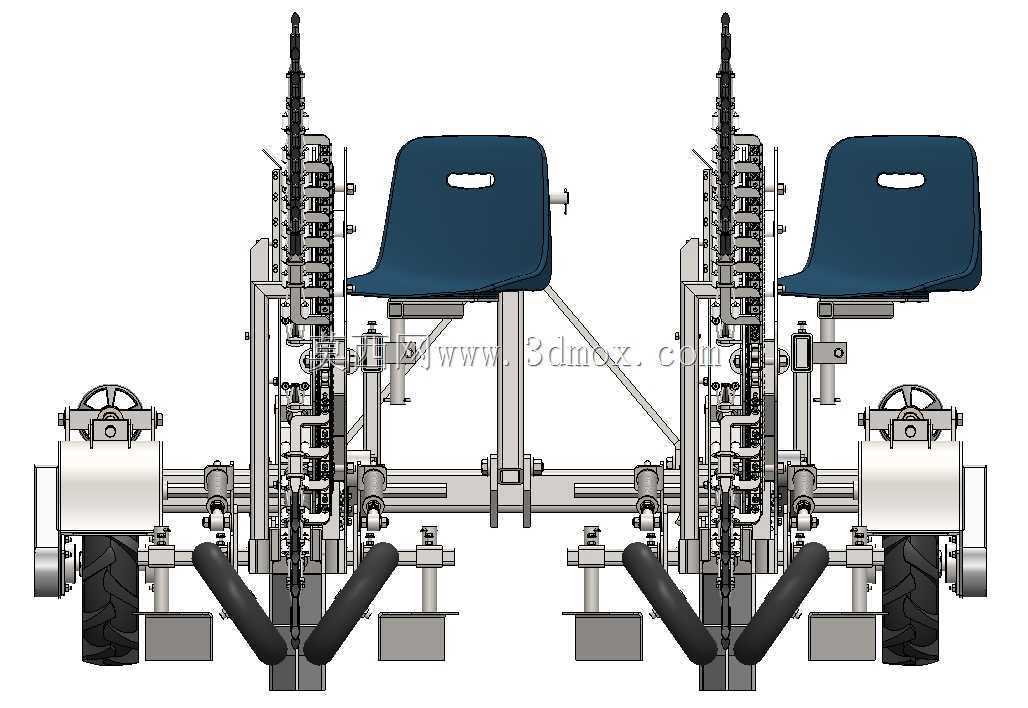

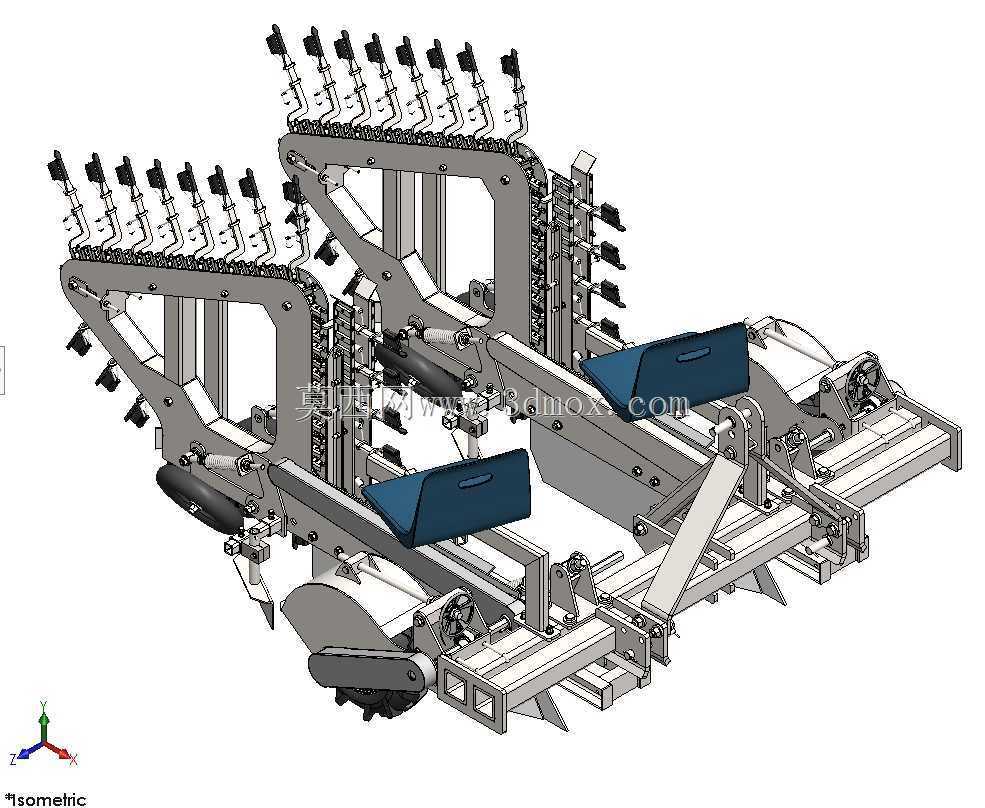

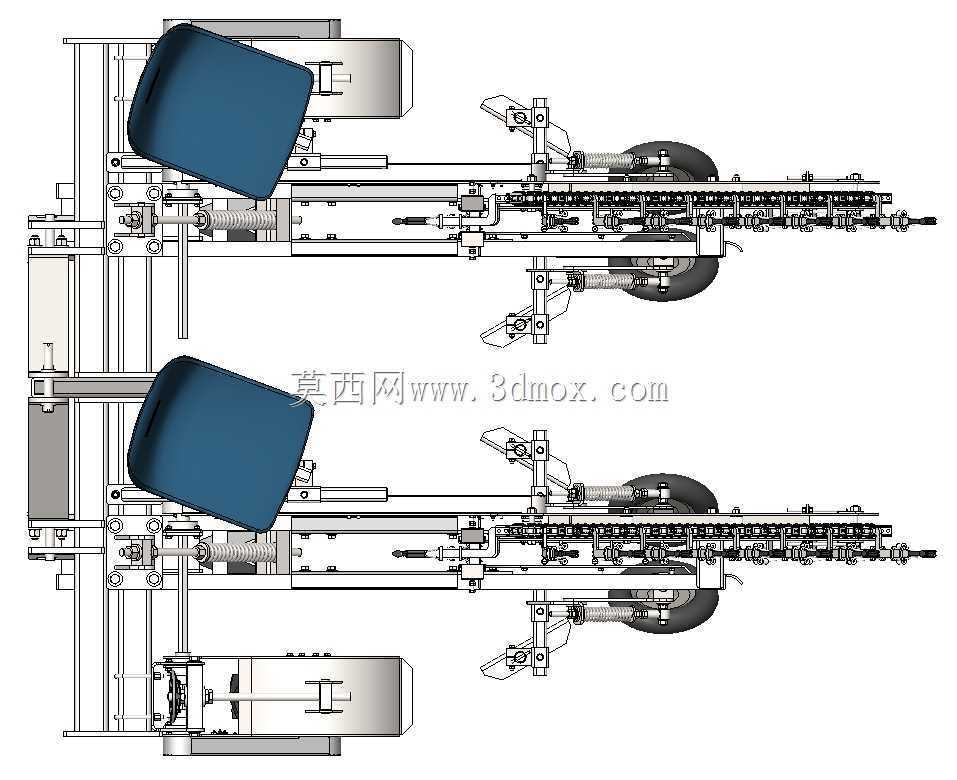

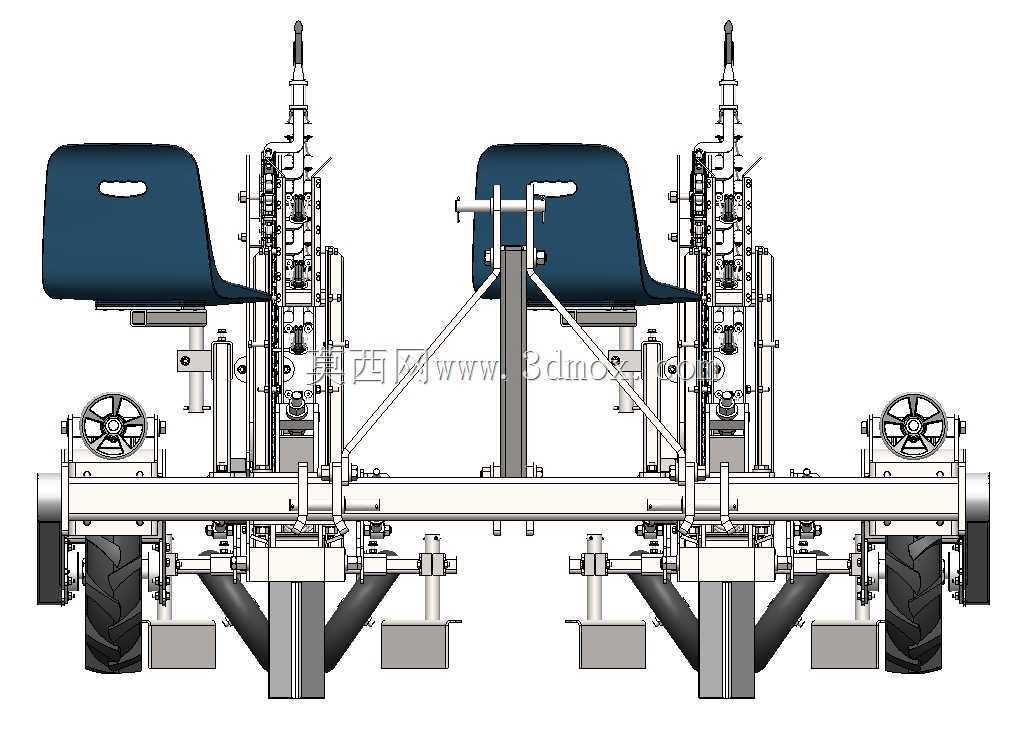

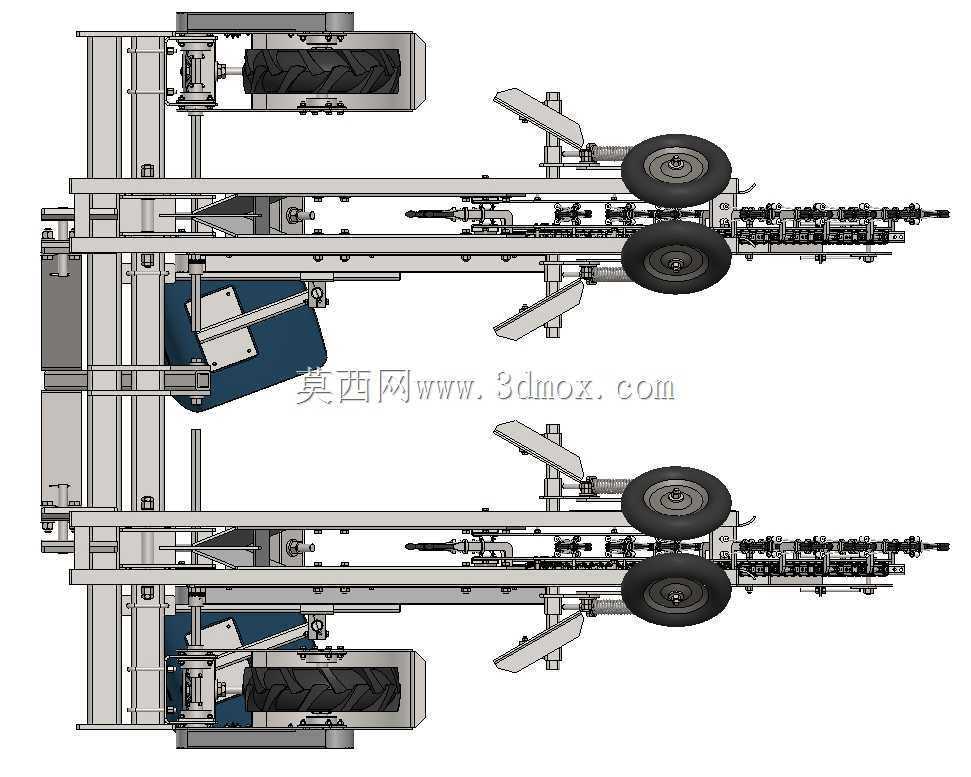

　　从整机布局与安装边界来看，机组采用横向延展的链式栽植臂架构，作业状态下整机横向最大展开宽度约3.2米，纵向沿拖拉机行进方向的长度约2.6米，含驾乘座椅的整机最高点距地面约1.8米；运输转场时可将两侧向外伸展的栽植夹持臂向上翻折锁定，折叠后整机横向宽度收缩至1.6米以内，满足乡村机耕道、林间便道的通行限宽要求。整机挂接端面预留了与拖拉机悬挂臂匹配的铰接销孔，销孔中心距、离地高度均遵循农用挂接件通用尺寸规范，挂接后机组最低离地间隙不小于320毫米，可越过田块间的垄沟、碎石堆与残留作物根茬，避免作业过程中出现托底卡滞。

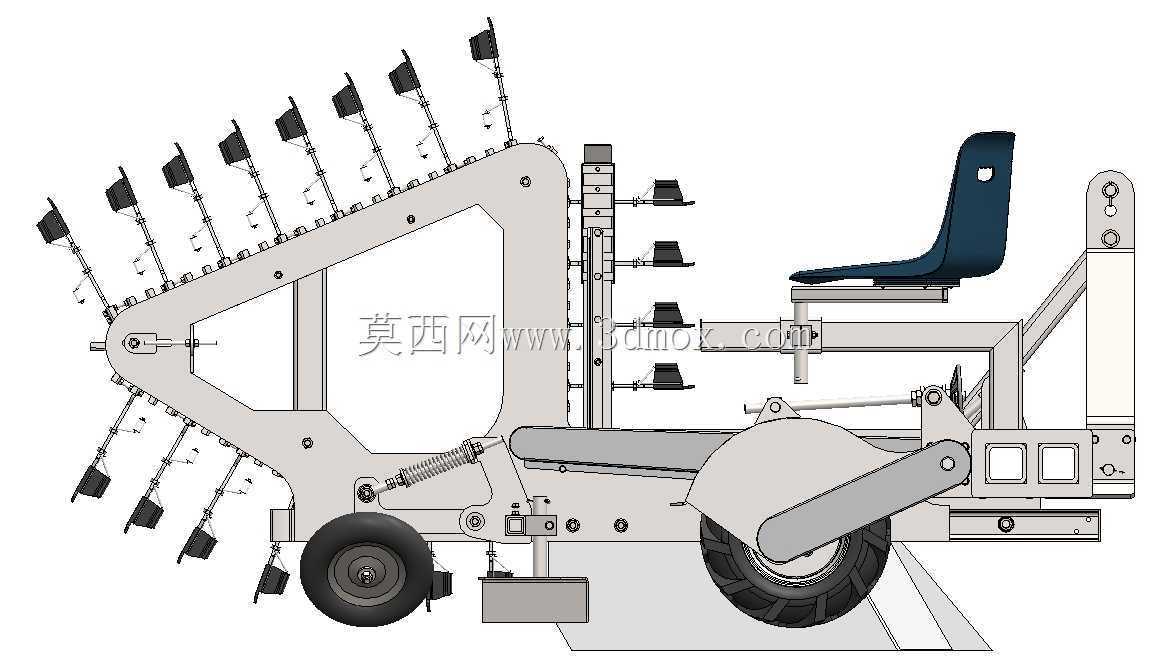

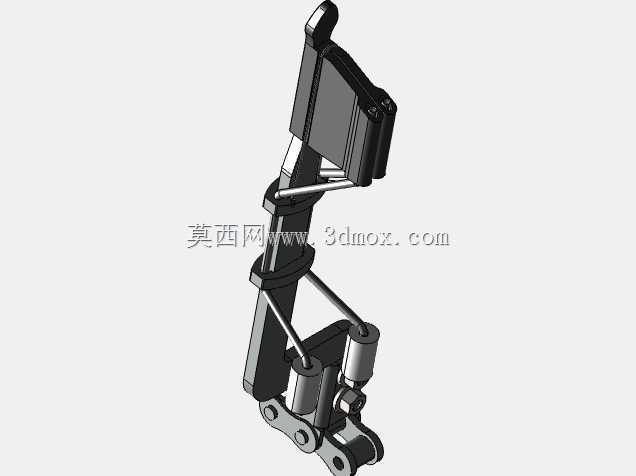

　　核心作业执行部分采用环形链轨式夹持输送结构，链轨沿弧形主机架周向均匀布置多组弹性树苗夹爪，夹爪开口尺寸适配直径5-20毫米的裸根树苗、营养钵小苗，夹爪内侧衬有防滑橡胶垫，夹持力度可通过配套的拉伸弹簧预紧螺母调整，既不会夹伤树苗嫩茎与根系，也不会在机组行进、夹爪回转过程中出现树苗脱落。作业时机组随拖拉机匀速前行，前端的犁铧部件先在田面开出深度15-25厘米的定植沟槽，链轨带动夹爪按行进速度同步回转，当夹爪运转至机架最下方的沟槽位置时自动张开，将夹持的树苗垂直放入沟槽内；随后夹爪随链轨向上回转脱离树苗，机组后侧的两块可调节角度的覆土侧板将沟槽两侧的松土推回沟内，把树苗根部周围的空隙完全填充，最后由后置的压土轮将回填土层压实，避免树苗倒伏、根部透风失水，整套动作同步匹配拖拉机行进速度，不会出现树苗栽植间距错位、栽植深度忽深忽浅的问题。

　　机架主体采用低合金厚钢板折弯后拼焊成型，弧形主承力板上预留了多组调节安装孔位，可根据作业需求调整链轨倾斜角度、夹爪排布间距，以此改变树苗的定植株距，适配不同树种的种植密度要求。机组中部设置了独立的驾乘座椅，座椅采用人机工程学曲面造型，配套靠背支撑，供操作人员在作业过程中乘坐，随时检查夹爪上苗状态、清理夹爪间夹带的泥土与残根，座椅安装位置距回转链轨保留了足够安全距离，周边焊接有防护栏杆，避免作业过程中衣物被运动部件勾挂。行走部分采用一大一小两组橡胶行走轮，大尺寸驱动轮位于机组后侧承载整机主要重量，胎面采用农用深花纹设计，在松软泥土地中行走不易打滑；小尺寸导向轮位于前侧，可随机组地面起伏上下浮动，保证犁铧开沟深度始终保持稳定，不会因田面高低波动出现深度偏差。

　　结构设计层面充分考虑了农林作业的恶劣工况，所有链轨铰接转轴位置都配置了防尘密封轴承，减少泥土、沙尘进入铰接面造成的磨损；夹爪的开合动作通过固定凸轮轨道驱动，无需额外配置气动、电控元件，依靠机械轨迹实现夹爪的自动夹紧与松开，整机故障点极少，田间作业出现卡滞时可直接通过侧边的调整手柄快速排查，不需要复杂的专业维修工具。犁铧、覆土板这类直接与土壤接触的易损件均采用螺栓固定的可更换结构，磨损后可单独拆换，无需整体更换机架。整机三维建模过程中完整还原了每一组夹爪的装配关系、链轨节的铰接配合、悬挂点的连接尺寸以及轮系的安装位置，所有运动部件都预留了合理的运动间隙，可直接用于结构干涉校验、作业动作仿真以及后续的加工出图，也可为同类牵引式农林栽植设备的改型设计提供结构参考。
