数控电磁离合齿轮变速传动箱

　　这类带电磁离合器的齿轮变速传动箱，主要面向需要在运转过程中完成挡位切换、动力支路选择或负载分段接入的数控装备。它不同于普通手动换挡减速器，核心在于每一组齿轮传动支路都可以通过重型电磁离合器按电控信号独立接合或脱开，从而减少机械拨叉、滑移齿轮和人工操作环节，使传动系统能够纳入CNC或PLC的自动控制逻辑。

　　从实际用途看，该结构适合布置在机床主传动、专用工艺设备、试验台架以及需要多速比输出的自动化生产线中。设备运行时，动力由输入轴进入箱体，经过不同直径齿轮副形成多条速比路径。离合器未通电时，对应支路保持脱开，齿轮可随轴空转或不传递有效转矩；离合器通电后，摩擦元件产生接合压力，将指定齿轮与轴系锁定，动力便沿该支路传递至输出端。这样可以在不大幅改变电机转速的情况下，获得不同输出转速和转矩区间，也能在多负载共用动力源时实现选择性驱动。

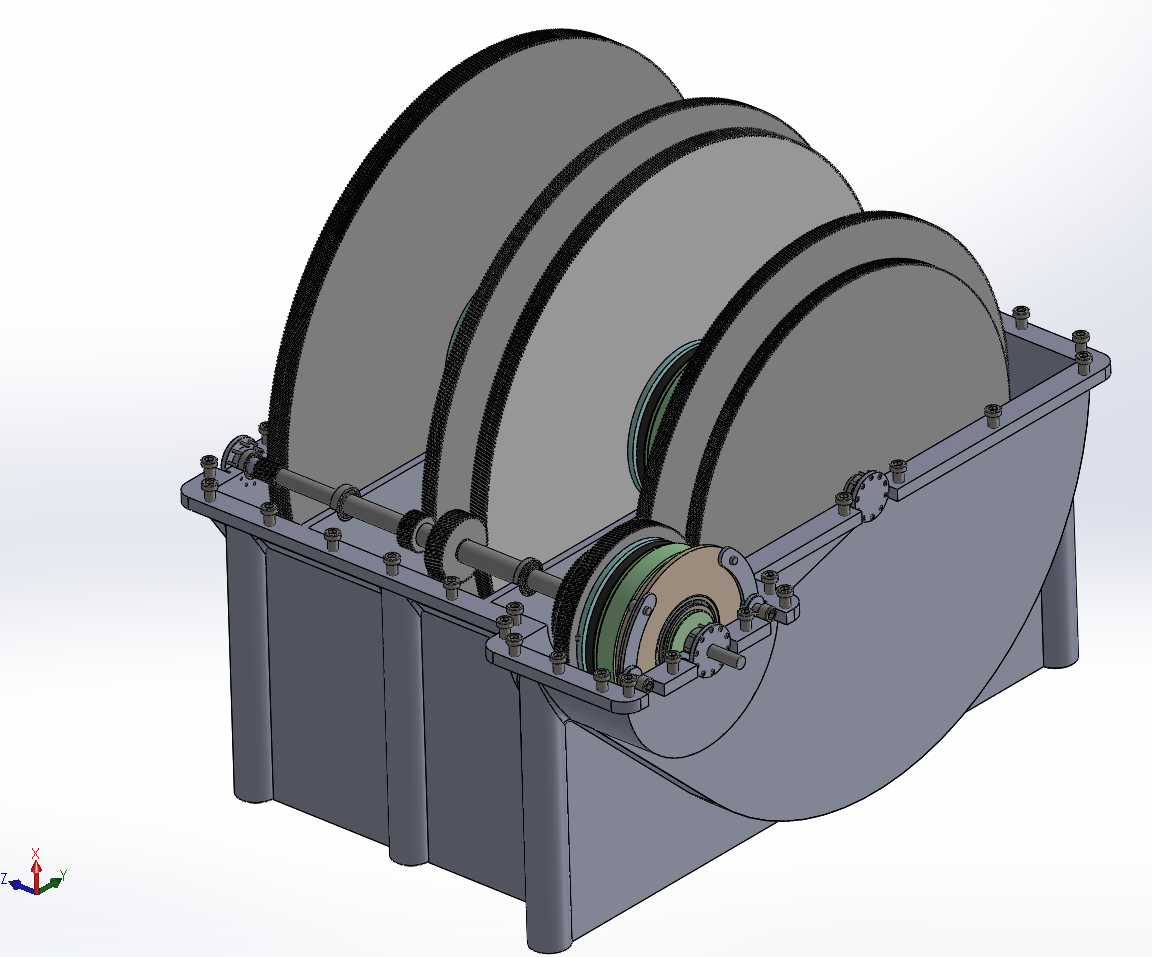

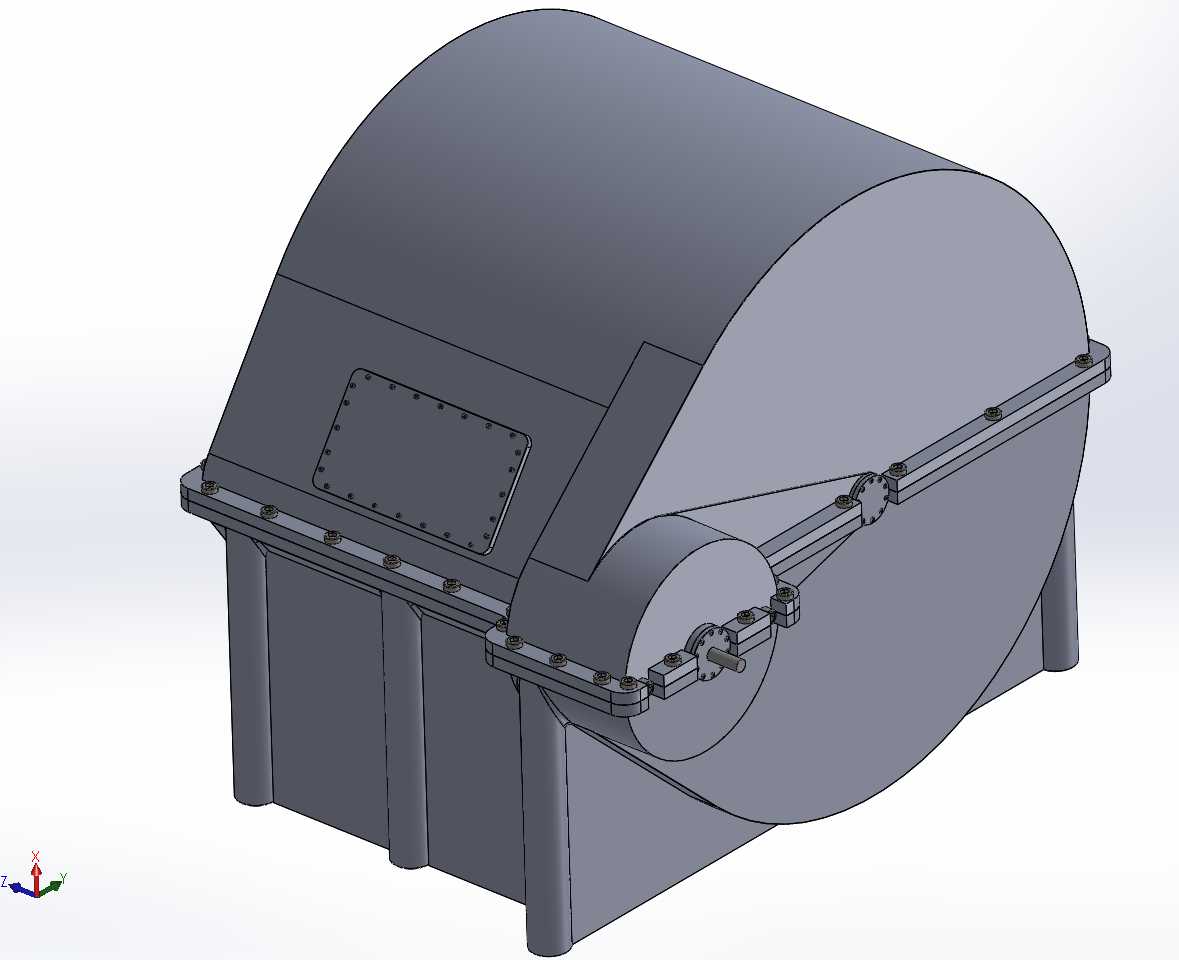

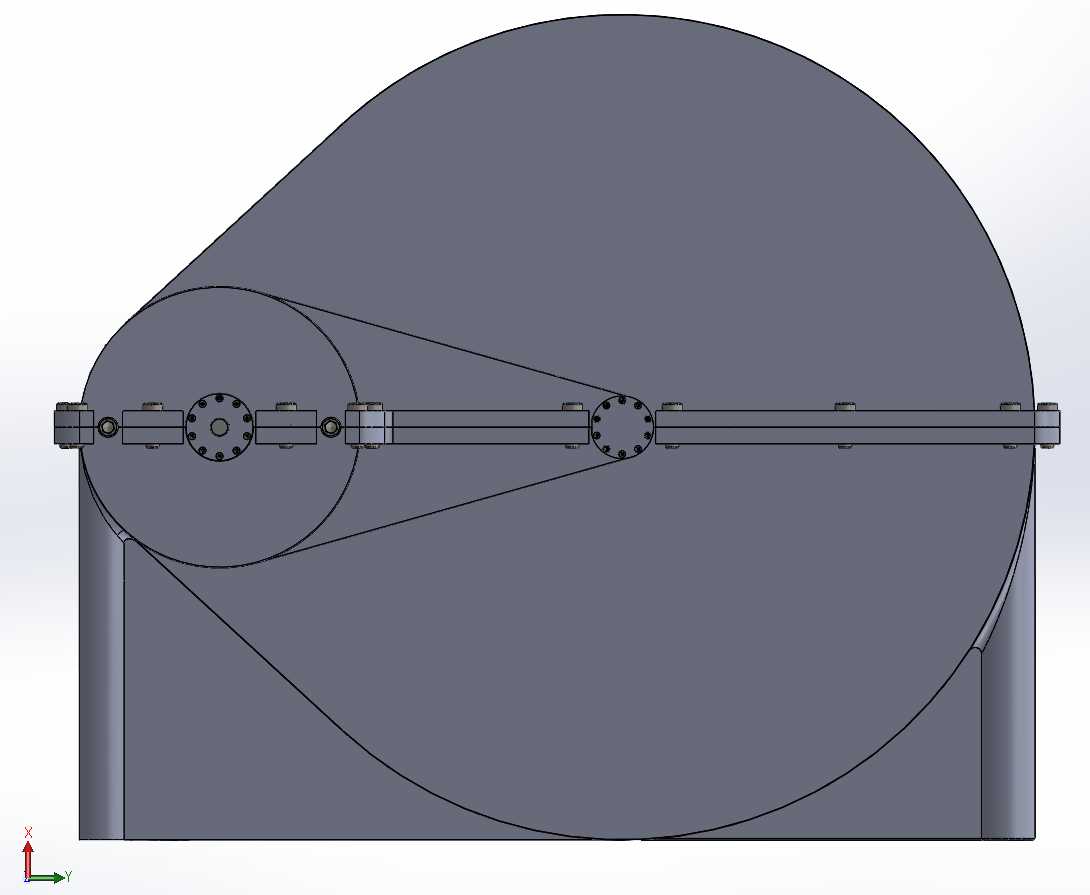

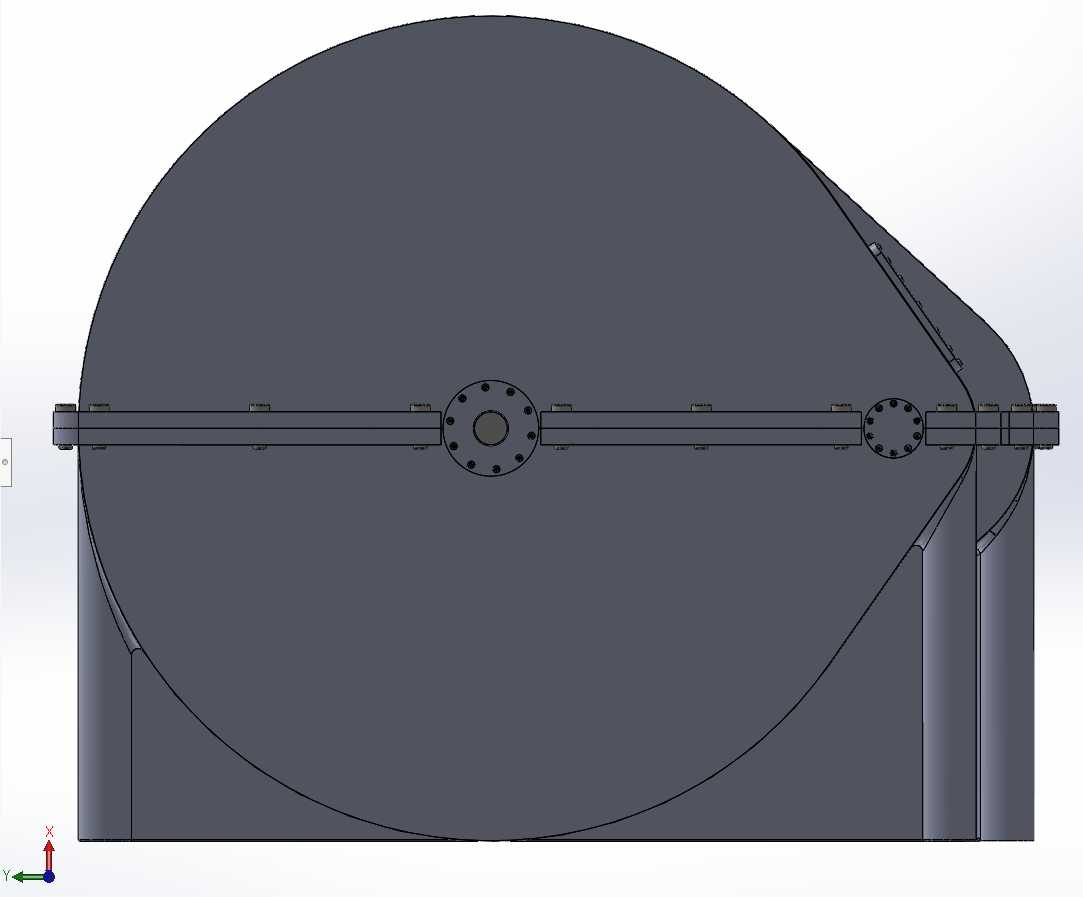

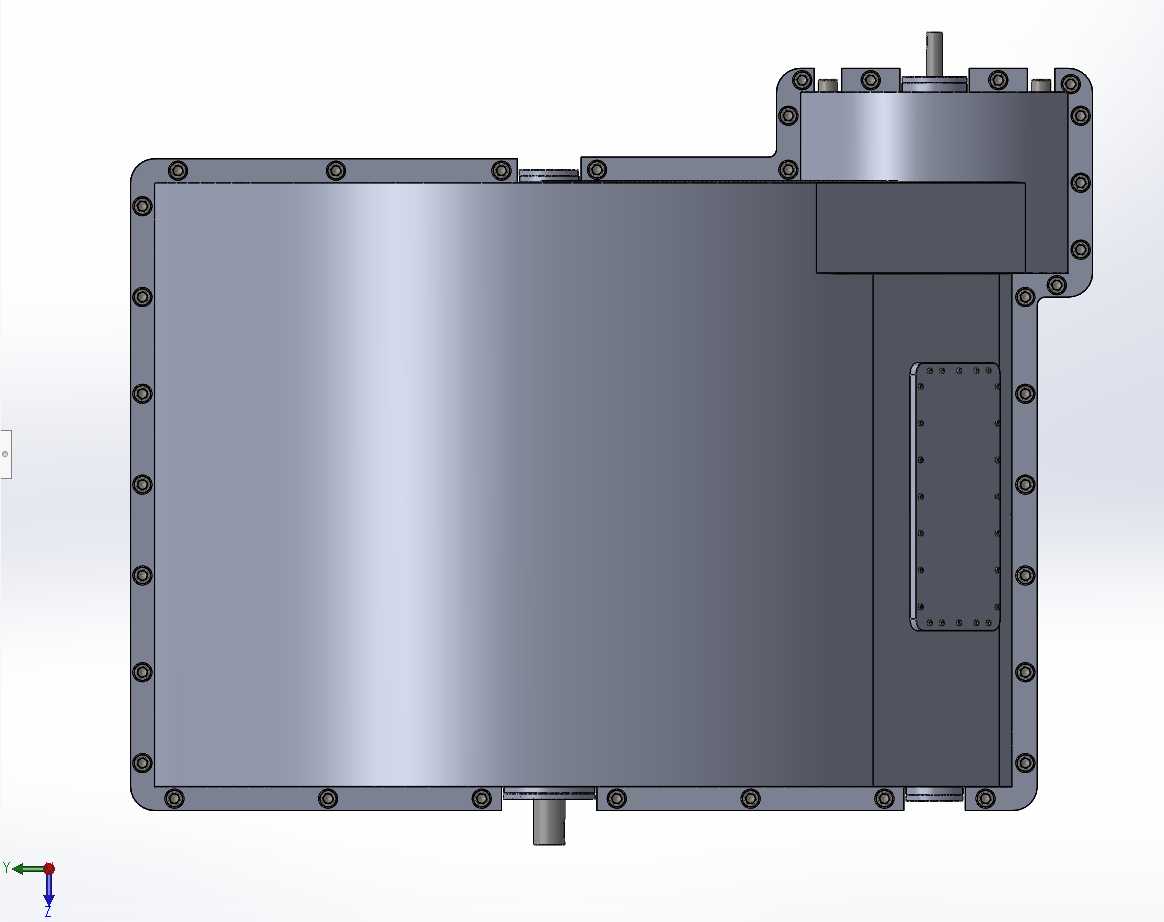

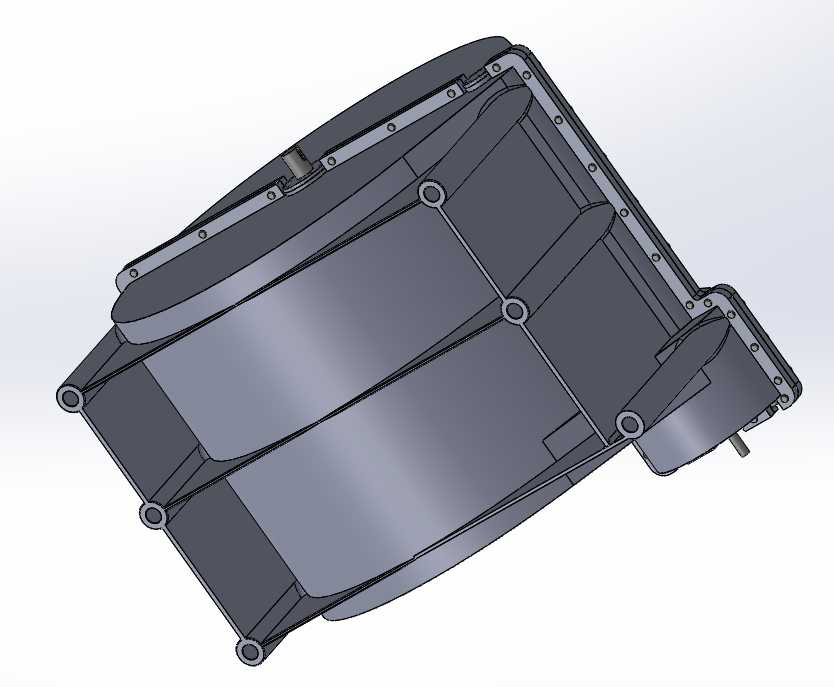

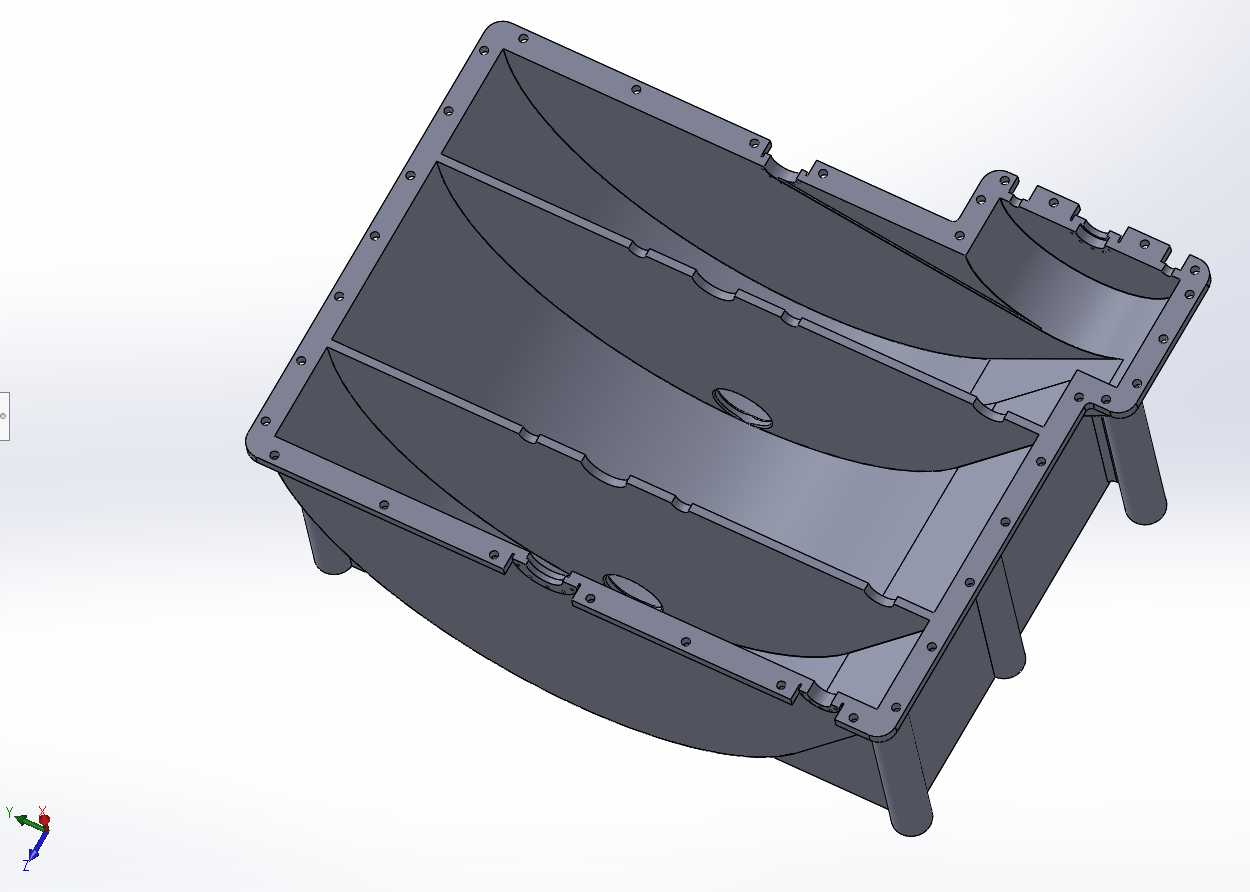

　　结构设计上，箱体内采用平行轴布置，多组大直径齿轮沿轴向依次排列，齿轮外缘设置防护与包容结构，下部为整体油箱式箱体。箱体侧壁承担轴承座、轴系定位和密封功能，顶部与侧部的螺栓连接结构便于检修时打开盖板，检查齿轮啮合、离合器间隙和润滑状态。输入、输出端伸出轴位置保留了联轴器、带轮或其他执行机构的安装接口，轴端台阶、轴承位和端盖配合面需要在装配时重点校核同轴度与轴向窜动。

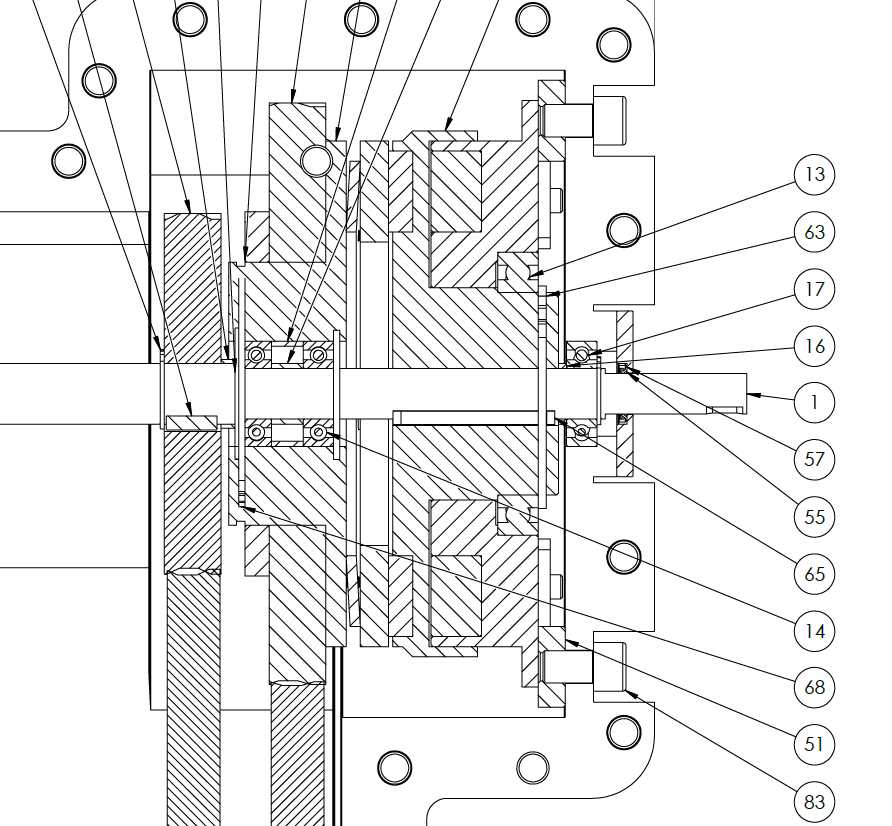

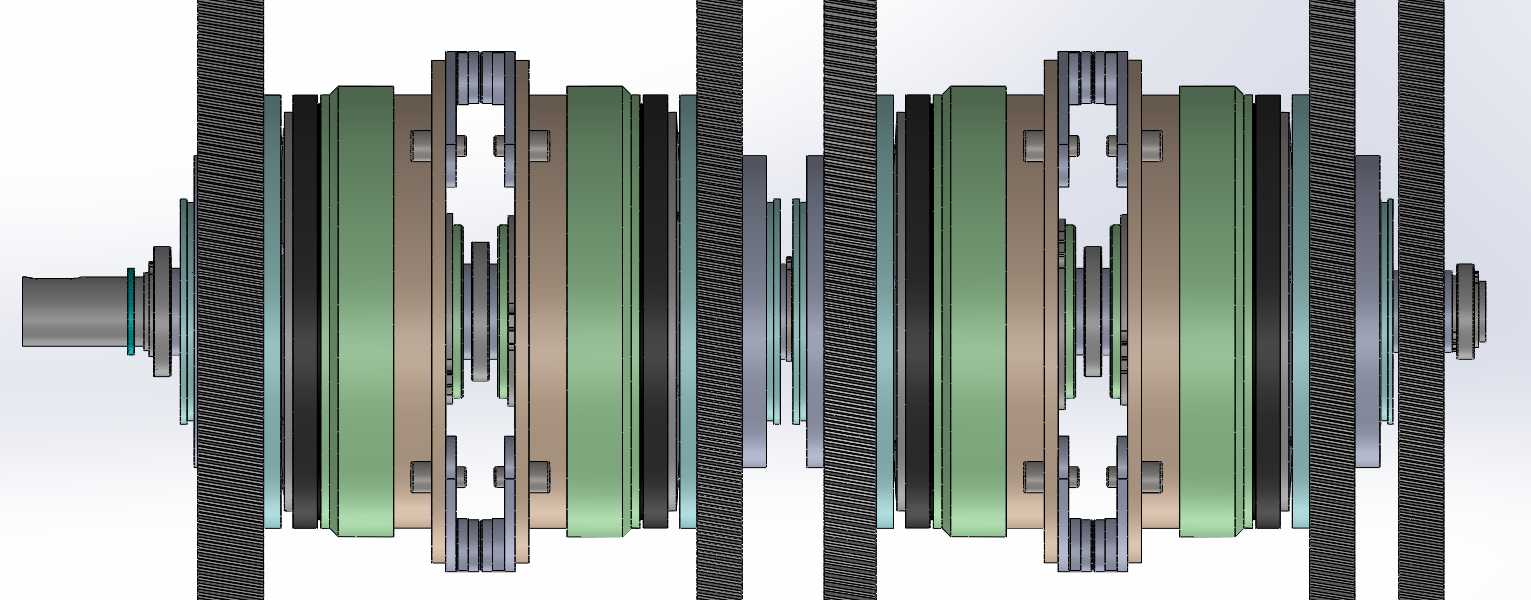

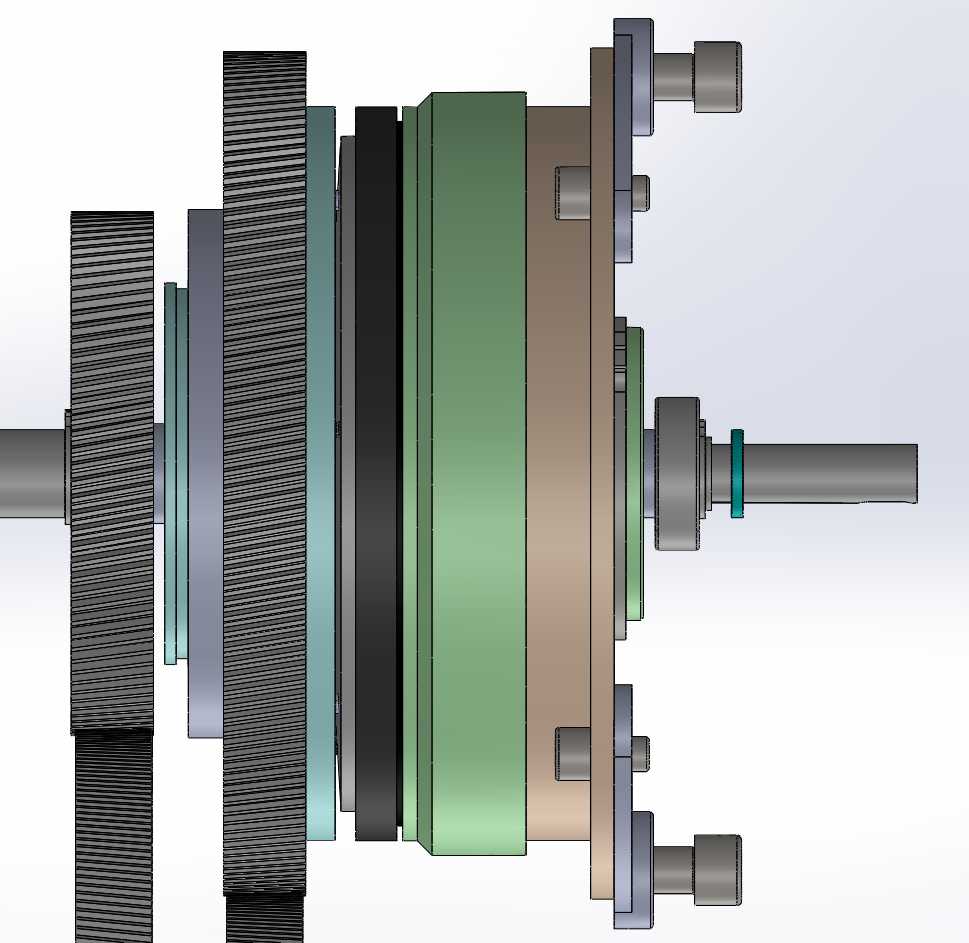

　　电磁离合器是整套装置的设计关键。与单纯机械联轴器相比，它既要传递齿轮箱工作转矩，又要承受接合瞬间的滑摩热和冲击载荷。选型和建模时不能只看额定静转矩，还要结合转动惯量、接合频率、允许滑差时间、散热条件和供电电压进行校核。若频繁换挡，离合器摩擦面的热容量、线圈温升以及箱内润滑油循环都应纳入设计考虑；若长期保持某一挡位运行，则应关注接合状态下的转矩裕度和轴承载荷分布。

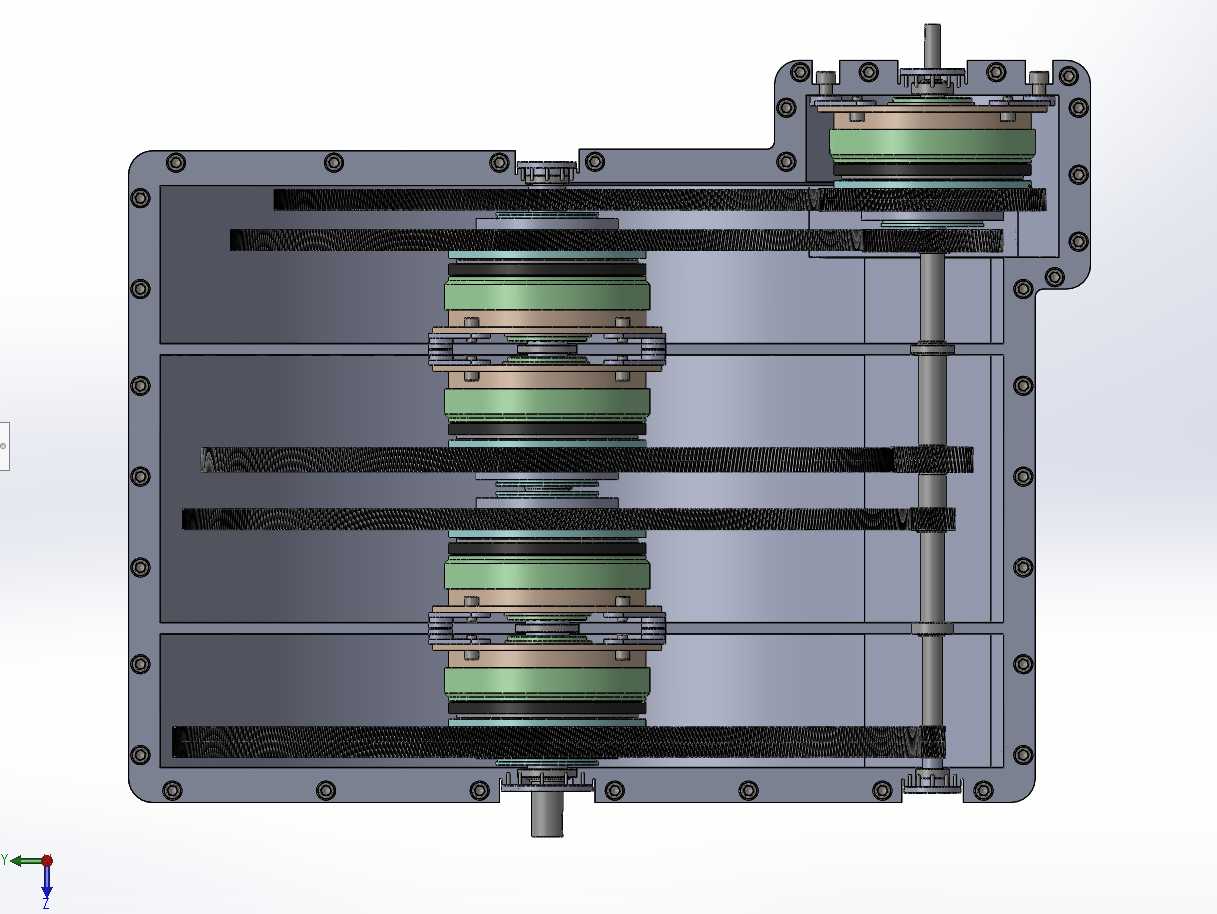

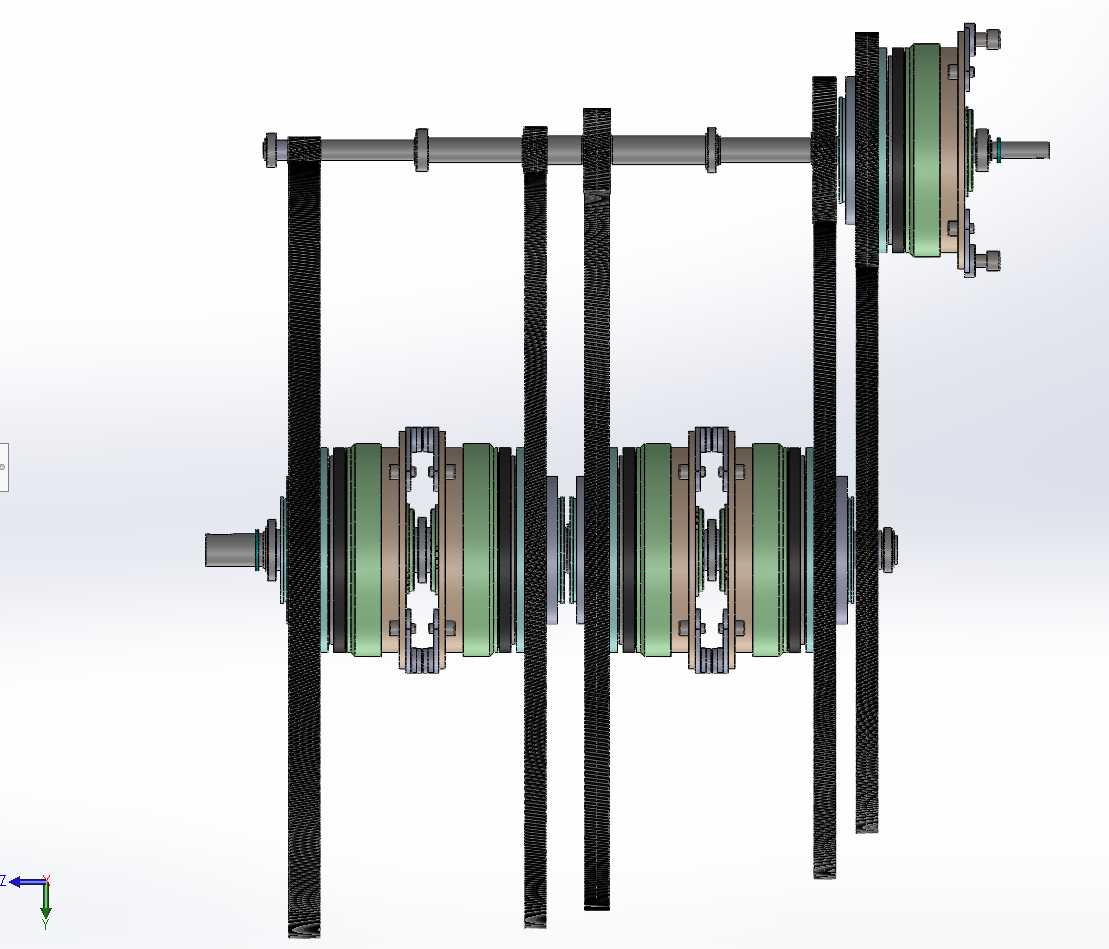

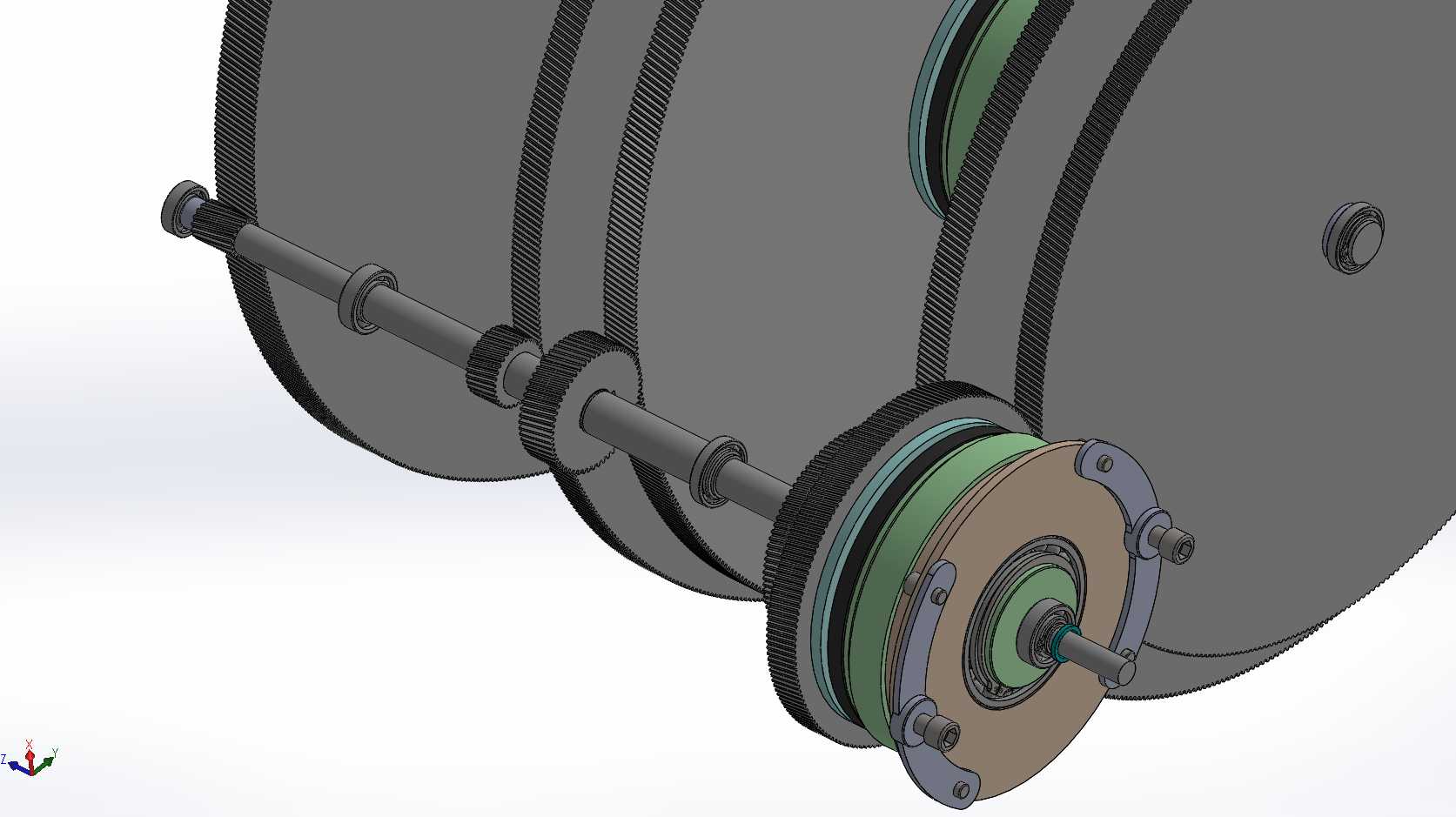

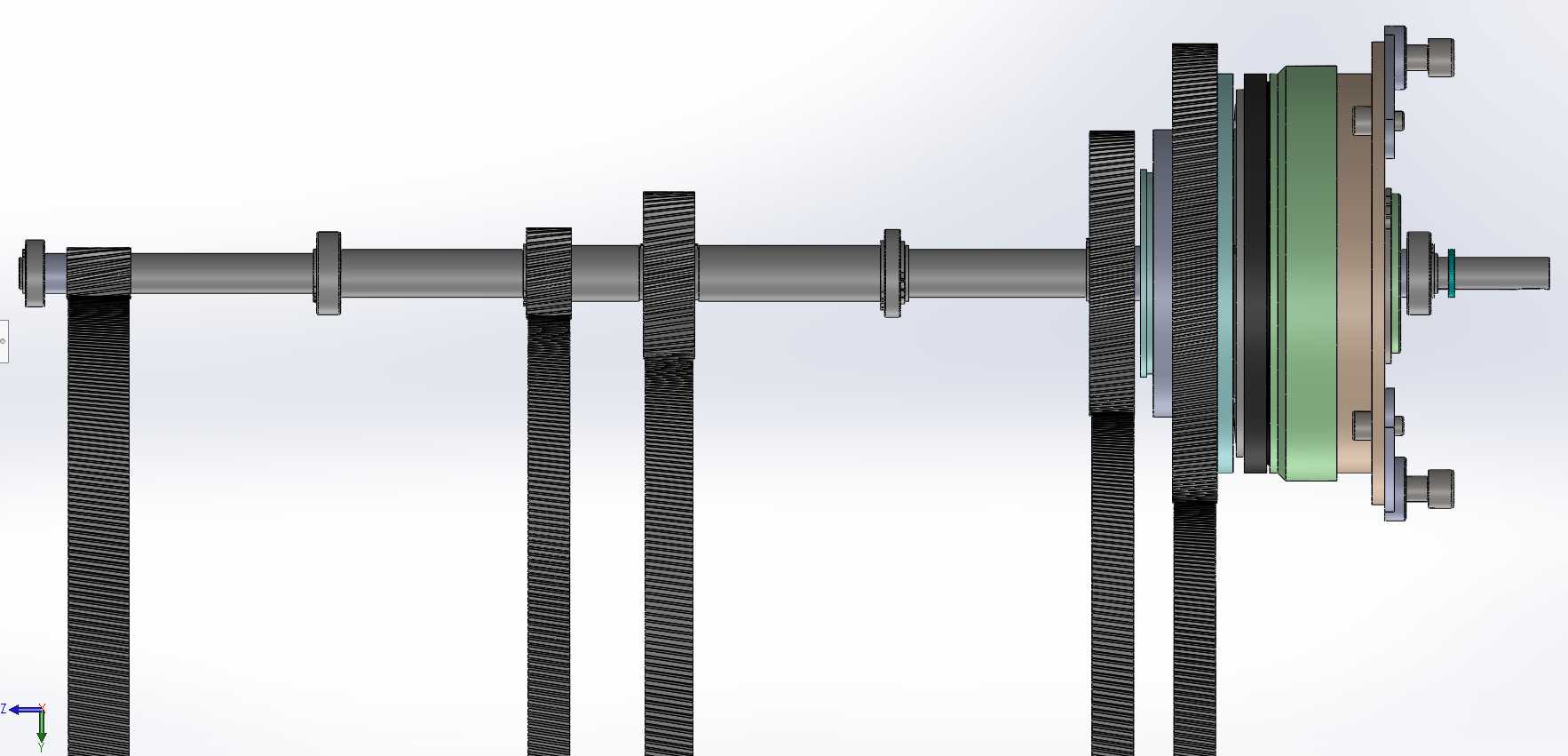

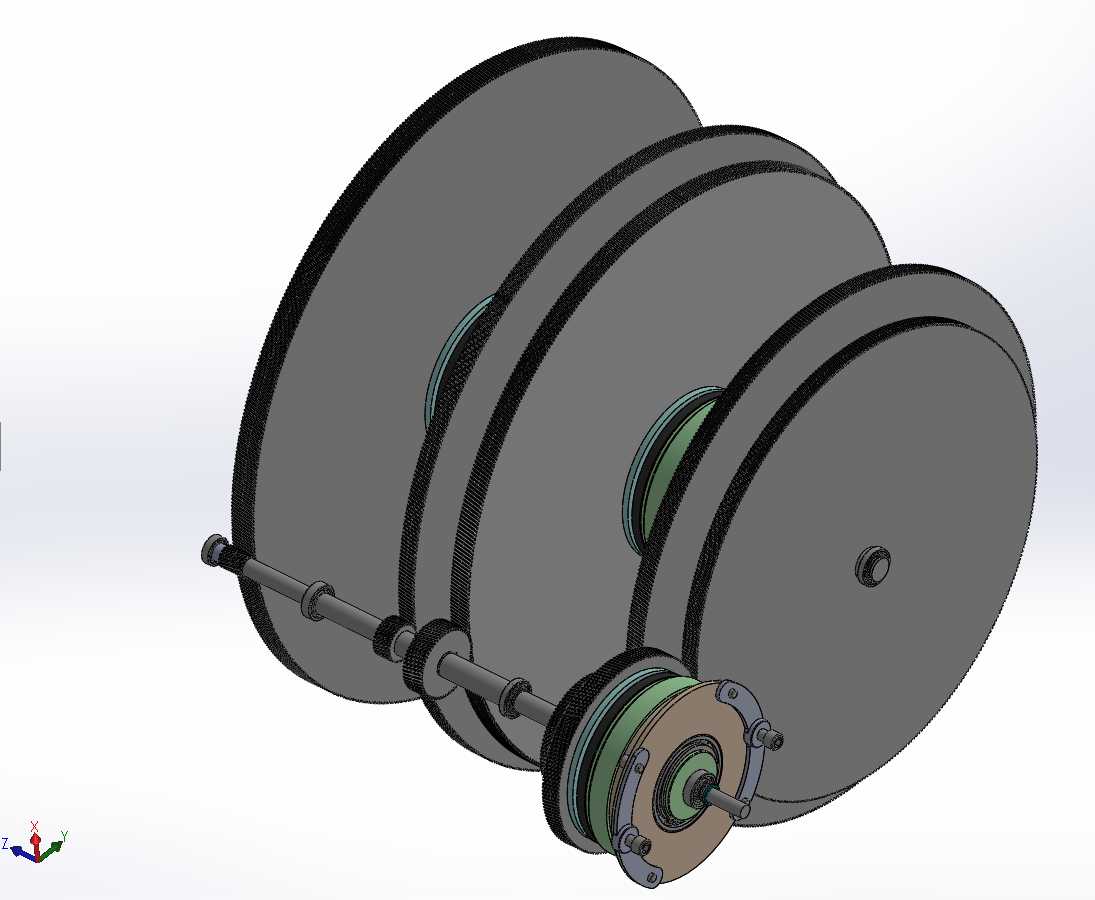

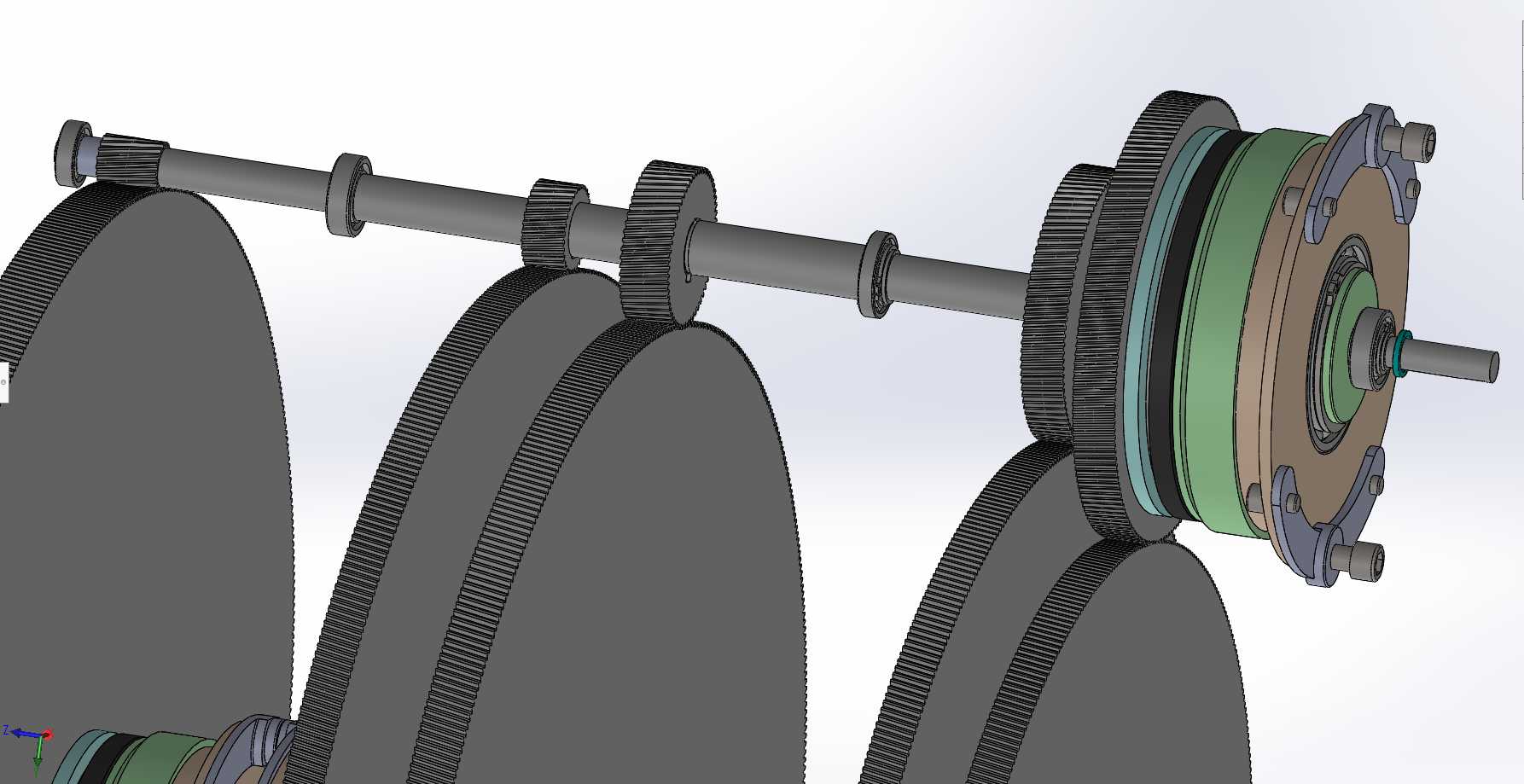

　　齿轮副的布置直接影响箱体宽度与维护空间。图中多级大齿轮并排安装，能够实现较大传动比，但也会使轴向尺寸增加，设计时需要为离合器线圈、摩擦片组、隔套、锁紧螺母和轴承留出足够位置。轴系挠度不可忽略，尤其是大齿轮质量较大、跨距较长时，轴承支点位置、轴径过渡圆角和齿轮齿宽都要结合载荷方向进行优化，避免局部偏载造成齿面接触不均。润滑方面，下部箱体可储存润滑油，低速重载齿轮可采用浸油润滑，高速轴和离合器部位则需结合飞溅油道或附加润滑措施，保证摩擦片散热与轴承供油。

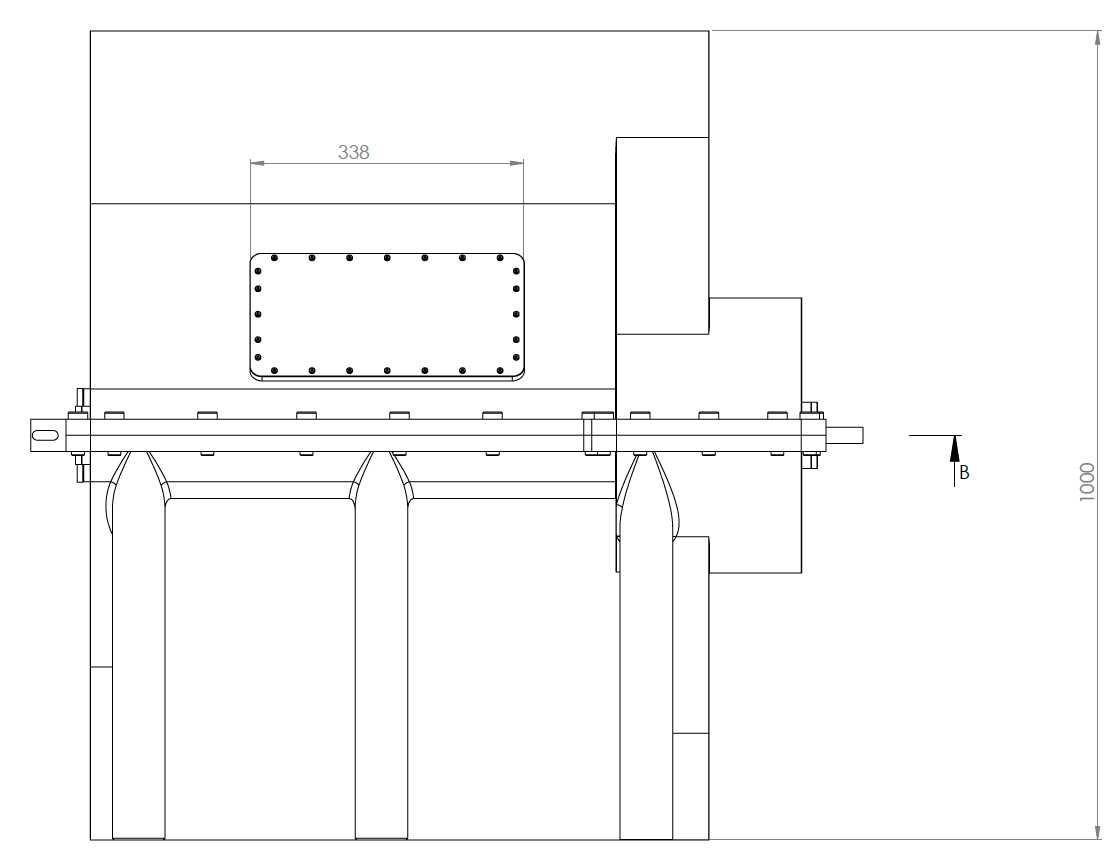

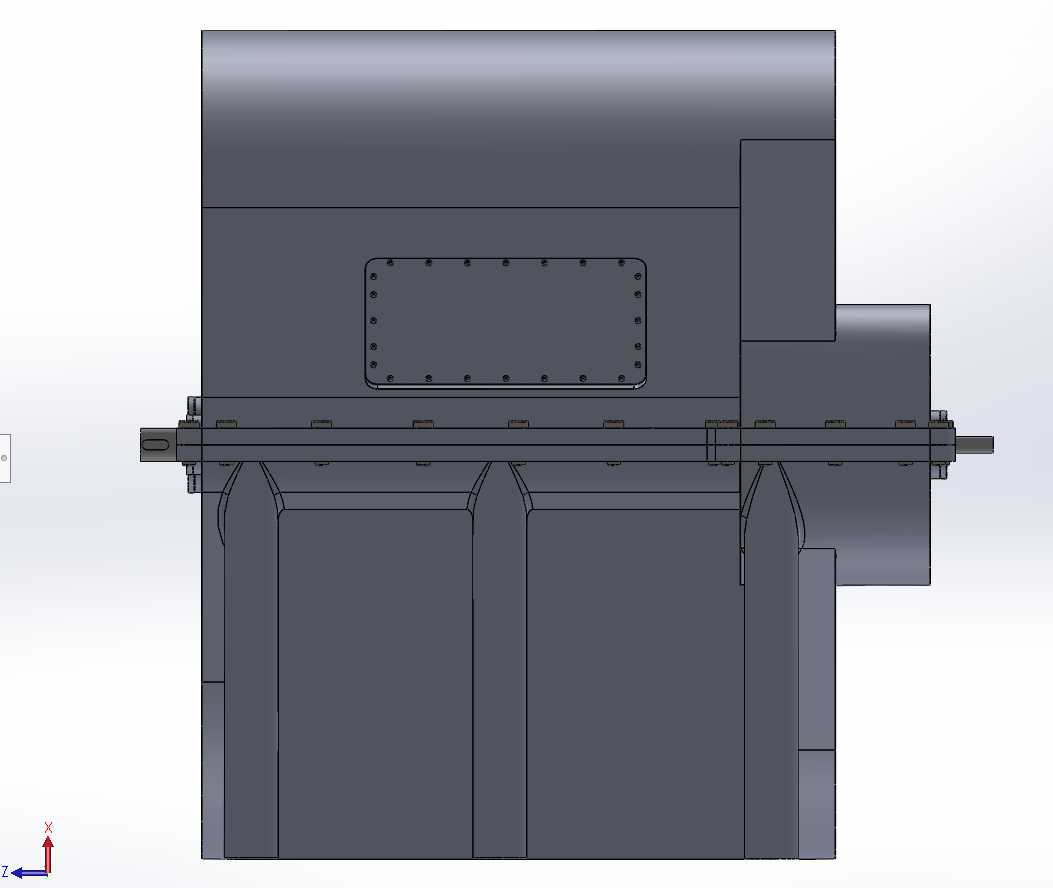

　　安装边界上，该传动箱属于独立整体式部件，底部支撑腿和箱体底座承担整机重量与工作反力，设备基础应保证平面度和刚度。外接电机或执行机构时，输入轴与原动机之间宜采用弹性联轴器或其他补偿型连接，以降低不对中引起的附加弯矩。输出端若连接大惯量负载，应在控制程序中设置合理的离合器接合曲线，避免突然锁止造成齿轮冲击。箱体周围还需预留吊装、接线、油位检查、排油和维护盖板开启空间，不能将检修侧紧贴机架。

　　从三维建模角度看，该模型完整呈现了箱体、轴系、齿轮、离合器、轴承端盖、紧固件和外部安装接口的相对关系，适合用于传动方案评审、干涉检查、装配工艺分析以及数控设备变速机构教学。结构人员在复用此类方案时，应重点核对齿轮中心距、离合器安装孔径、轴端伸出长度、箱体固定孔位和外围管路走线，使模型不仅停留在外观展示，而能直接服务于工程布置与详细设计。
