这套长臂式双端焊接工装主要面向长条形构件在组对、定位焊与连续焊接工序中的装夹需求,常见于车架纵梁补焊、工程机械臂体拼焊、型材框架焊接以及自动化焊接工作站的工件定位环节。现场使用时,工件往往存在长度大、刚性弱、焊接热变形明显的问题,如果仅依靠平台垫块和手工压板,两端同轴度、中间开孔位置以及焊缝间隙很难稳定控制。该结构通过一根贯通式长臂承载主体,把两端夹持单元和中部定位区域串联在同一基准上,使工件在吊装就位后能够快速获得统一的装夹约束。

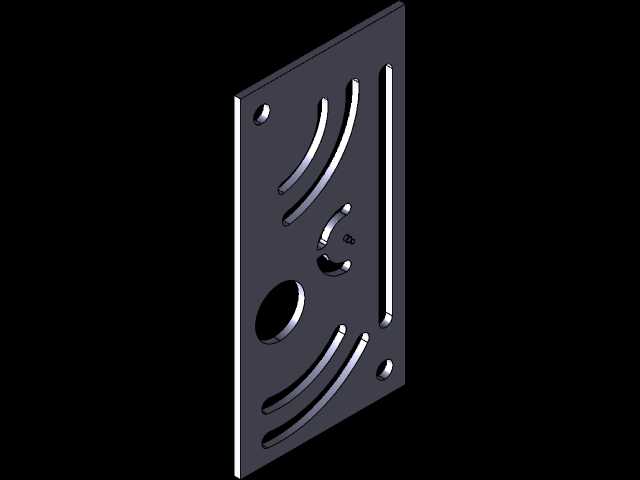

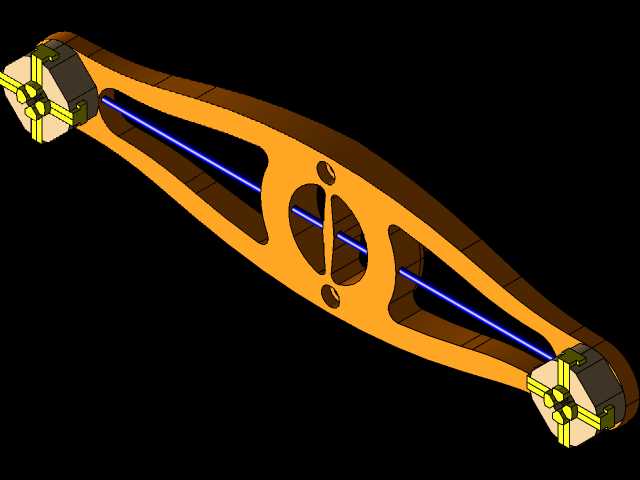

从结构布局看,长臂主体采用镂空式箱型或板焊骨架思路,在保证抗弯刚度的同时削减自重。臂体两侧开设大面积减重窗口,中间区域设置圆形避让与加强轮廓,既方便焊枪从侧向接近焊缝,也便于操作人员观察根部贴合情况。对于需要双面焊或分段退焊的构件,镂空区域能够减少夹具对焊枪姿态的干涉;在机器人焊接场景中,这种开放空间还能为焊枪电缆、送丝软管和防撞传感器留出摆动余量。臂体内部可见的导向或拉紧元件沿长度方向布置,用于承担两端夹紧时产生的轴向力,避免长臂在反复受力后出现开口变形。

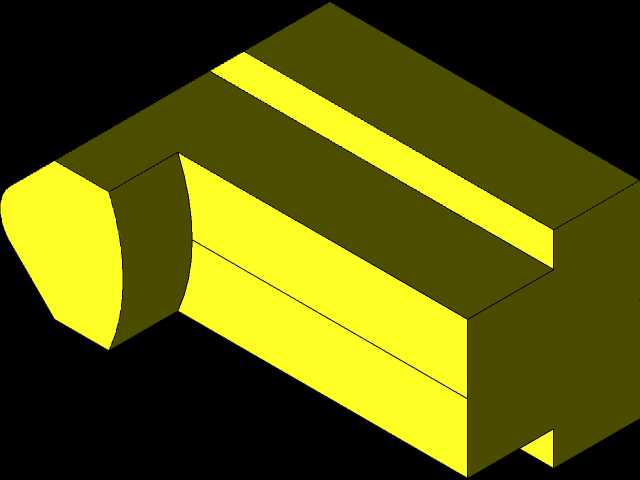

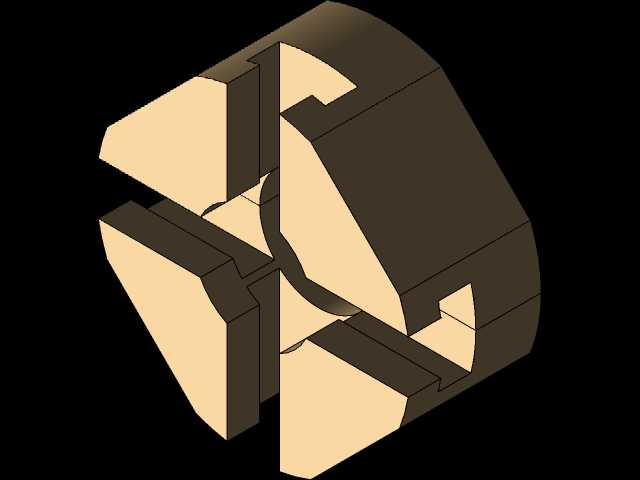

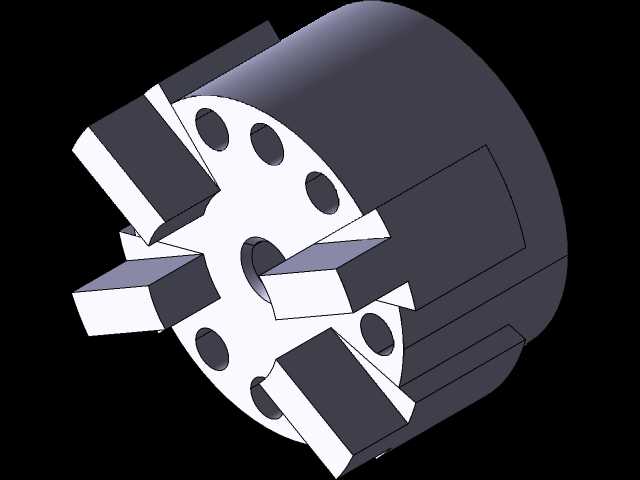

两端夹持单元采用近似对称的模块化设计,夹块、压块和定位块围绕工件端部形成多点约束。黄色高亮部分多为可换定位件或压紧件,其作用不是单纯增加外观区分,而是在三维结构中明确表达高频磨损、需要备件替换的接触面。实际投产时,这些接触块通常根据工件截面形状单独加工:圆管工件采用V形或弧形定位面,方管工件采用平面加侧挡结构,异形冲压件则配置仿形块。夹块与主体之间预留调整垫片或滑块间隙,能够补偿型材下料误差和前道折弯偏差,保证工件装入时不因过定位而强行扭曲。
中部圆形区域对应工件上的孔位、套筒或加强板安装位置。设计时将该处定位销、压臂和避让孔集中布置,可在一次装夹中完成端部焊缝与中间附件焊缝的定位,减少工件二次搬运。长臂下方和侧面的连接孔用于固定到焊接变位机、回转工作台或专用支座上;若接入变位机,夹具可随工件一起翻转,把平焊、角焊位置转换为更利于熔池控制的船形焊位置。安装边界方面,需要重点校核长臂总长度与焊接工作站安全围栏、机器人臂展以及操作位开门空间的关系;两端夹紧机构凸出臂体,工件吊装时还要在夹爪外侧预留吊具退出距离。
受力思路上,该工装并不追求把工件完全锁死,而是在关键基准面限制位移,在热膨胀较明显的方向保留适当释放。焊接过程中,长构件沿轴向受热伸长,如果两端均采用刚性死挡,焊缝冷却后容易产生残余应力,甚至把定位块拉松。因此结构中沿臂长方向的拉紧元件、端部压块和中部避让孔需要协同设计:径向和侧向负责保证形位精度,轴向则通过可调压紧或浮动定位吸收部分热变形。对于批量生产,还可在夹具体上增加快速夹钳、气缸压紧或液压锁紧接口,但压紧点应靠近焊缝热影响区外侧,避免橡胶、密封件和软管长期受高温烘烤。

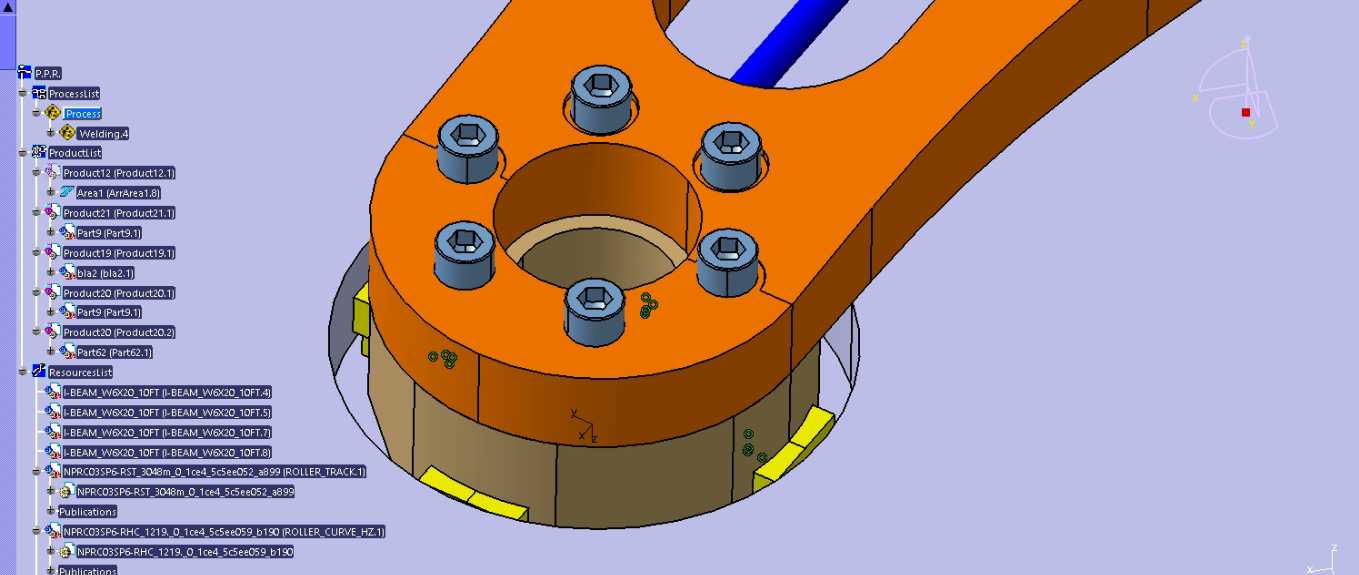

三维建模时,长臂骨架、端部夹块、销轴、紧固件和工件占位模型应分层表达,便于在工艺评审中检查焊枪可达性。装配状态下需模拟工件从上料位落入夹具的过程,确认压臂闭合行程、定位销导入角以及操作者扳手空间;焊接状态下则要让焊枪沿主要焊缝走一遍,重点核对长臂窗口边缘、夹块螺栓和传感器是否与喷嘴发生碰撞。对需要导出离线编程的工位,夹具轮廓可作为干涉检查体保留,而易损件单独做成可替换子装配,方便现场根据磨损情况快速更换。整体结构兼顾了长件焊接的基准统一、焊枪开放空间和热变形控制,适合作为焊接工艺规划、工装设计与自动化产线布局的参考结构。
