双环互扣壁挂式连接固定结构件

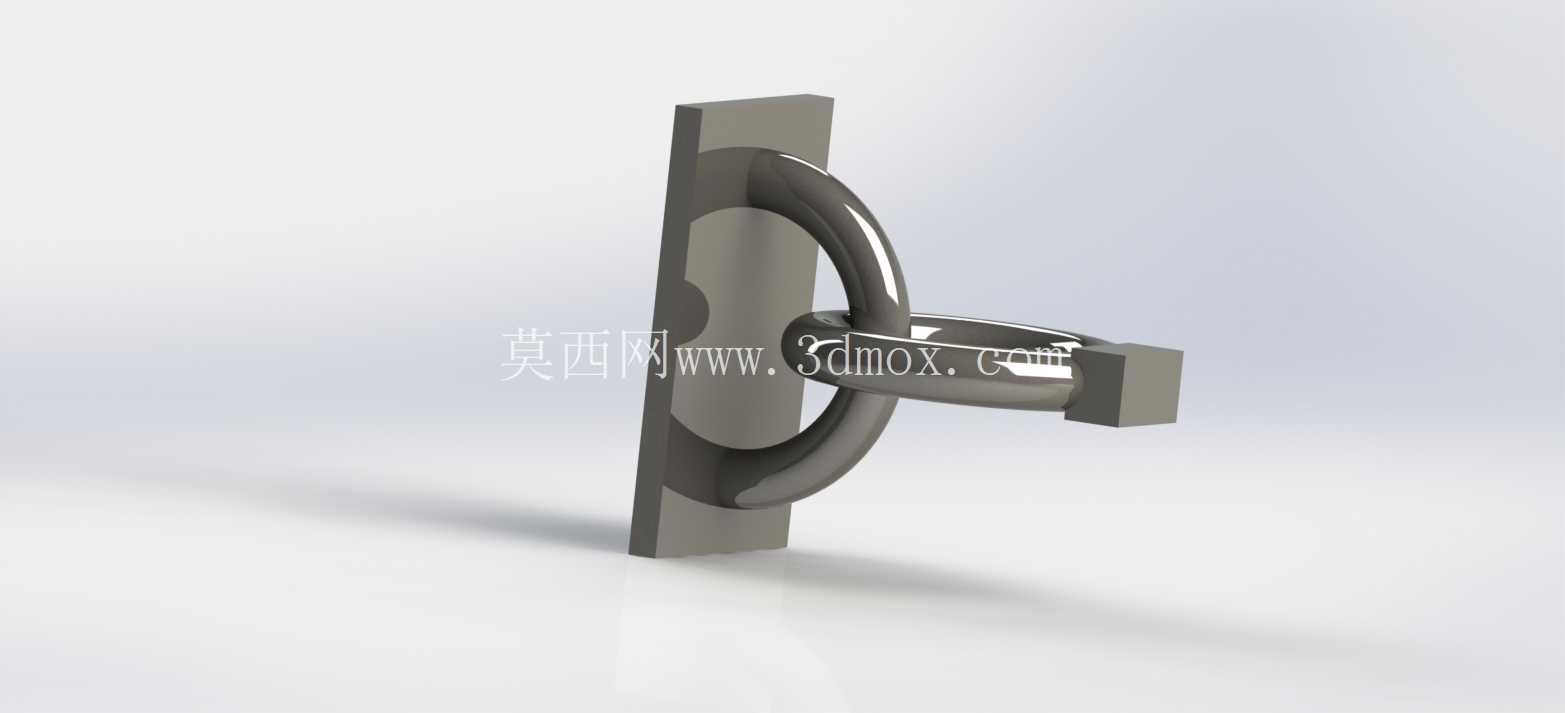

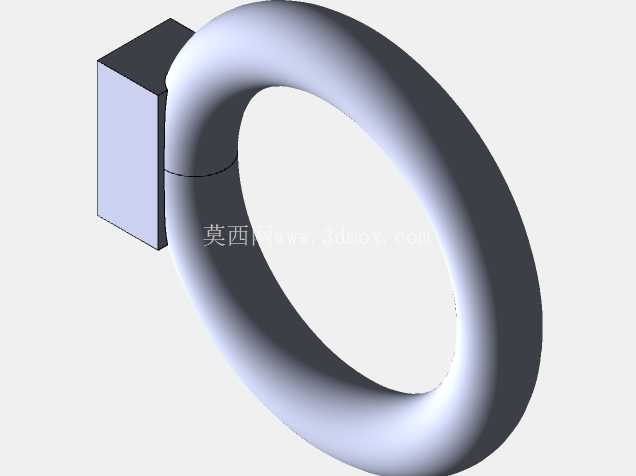

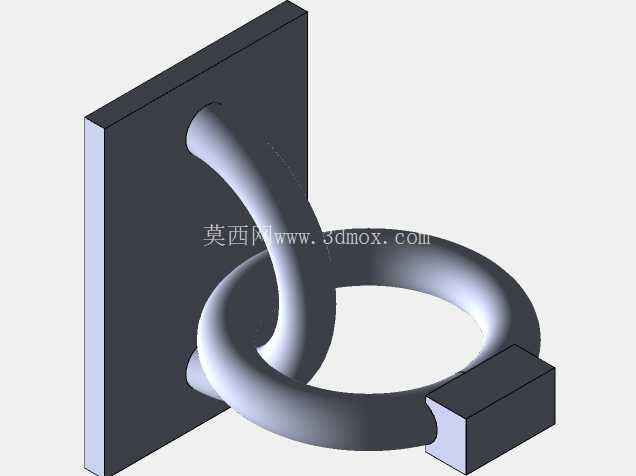

　　从结构设计逻辑来看，整个构件分为两个核心部分，后侧的立式安装板是整个结构的承载基座，板体上预留了沉头安装孔位，安装时可以使用沉头螺钉将基座固定在墙面、设备立面或者型材框架上，沉头孔的设计能保证螺钉头完全没入板体表面，不会突出干涉后续环扣的转动与挂接动作；前侧的两个互扣环形件，一个是固定在基座上的半环支座，另一个是带横向限位方头的活动环，两个环的接触面做了小圆弧过渡处理，避免应力集中在环体的弯折位置，活动环末端的方头结构是整个锁止结构的关键，当活动环绕固定环的中心轴转动到锁止位置时，方头会卡入基座对应位置的方槽内，限制环体的轴向窜动，保证挂载时不会因为外力拉扯出现脱开的情况。这类双环互扣的壁挂式固定结构，常被用在需要实现快速挂接、可拆卸限位的场景里，比如轻型工装的侧挂快装工位、仓储货架的侧挂附件挂载、小型设备舱的舱门快锁限位，还有部分户外设施的可拆卸连接件挂载位，相比传统的螺栓固定式挂座，这种互扣环形结构不需要额外的紧固件，对准卡槽推入即可完成锁定，拆卸时只需要沿轴向小幅抬起就能脱出，在需要频繁拆装附件的工位上能大幅减少操作耗时。

　　在尺寸边界的把控上，这类结构的安装板厚度通常根据挂载载荷调整，常规轻型应用场景下板厚控制在5-8mm即可满足10kg以内的挂载需求，环体的直径一般设置为安装板宽度的三分之二左右，既保证环体有足够的操作空间方便手指扣动解锁，也不会因为环体过大突出安装面过多造成磕碰。环体的截面采用圆形截面设计，相比矩形截面在转动时的摩擦阻力更小，长期使用不容易出现卡顿，同时圆形截面的环体在挂载绳索、挂钩类附件时，应力分布更均匀，不会出现棱角位置割伤挂载件或者应力集中断裂的问题。

　　设计时需要重点关注两个环的配合间隙，间隙过大会导致锁止后活动环存在旷量，挂载时容易出现晃动异响，间隙过小则会导致转动卡涩，在有粉尘或者轻微锈蚀的使用场景下容易出现锁死无法解锁的问题，常规加工条件下两个环的配合间隙控制在0.2-0.3mm是比较合理的区间，既能保证转动顺畅，也能把旷量控制在可接受范围内。另外基座上的方槽深度需要和活动环的方头长度匹配，方头插入方槽的深度不小于方头截面边长的二分之一，才能保证受侧向力时方头不会从槽内脱出，方槽的边角位置需要做微小的倒角处理，既方便加工时排屑，也能在装配时起到导向作用，让方头可以更顺畅的卡入槽内。

　　从实际使用的反馈来看，这类结构在经常需要拆装的轻型挂载场景下优势非常明显，不需要额外携带工具，单手就能完成挂接和解锁操作，结构本身没有易损件，只要材料选择合适，长期使用也不容易出现失效问题，相比弹簧类快锁结构，这种纯机械互扣的结构没有弹簧疲劳失效的风险，在户外或者高低温环境下的适应性更强，不会因为温度变化导致弹簧弹力变化影响锁止可靠性。在建模过程中需要注意环体弯折位置的曲率控制，弯折处的内圆角半径不能小于环体截面的半径，否则弯折位置会出现应力集中，受载时容易从弯折处断裂，同时安装板的背面需要做平面度处理，保证安装时和安装基面完全贴合，避免因为安装面不平整导致基座受力后出现变形，影响环体的正常转动。
