卧式承压储罐带鞍座支腿结构设计

　　该套三维结构围绕卧式承压容器展开，主体采用长圆筒搭配两端椭圆形封头的经典构型，这类构型在化工、食品、制药、暖通以及工业水处理产线中十分常见，既可以作为压缩空气缓冲罐稳定管网压力波动，也可作为蒸汽闪蒸罐、小型气液分离罐或者工艺中间储槽，承接介质暂存、压力缓冲、气液相沉降分离的实际工况。

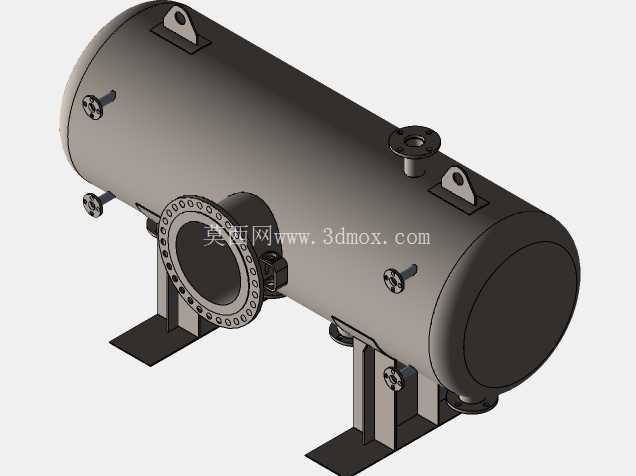

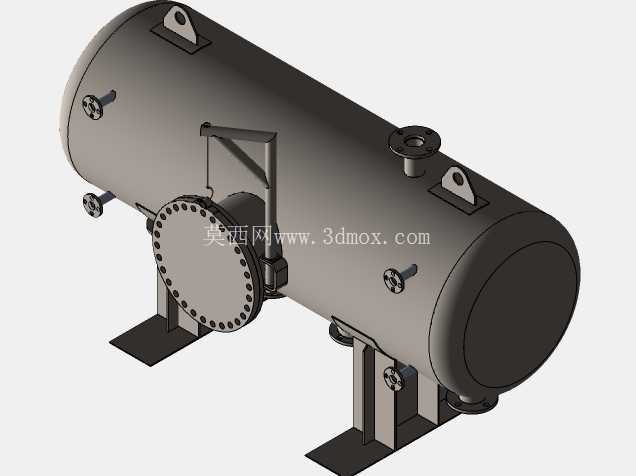

　　建模过程中优先把承压边界作为核心骨架：筒节与封头的对接环缝位置预留了合理的焊接坡口余量，筒体左侧开设大直径回转盖人孔，人孔法兰沿圆周均布数十组紧固螺栓，配合密封垫片实现快开检修通道的密封，运维人员可通过该开口进入容器内部完成衬里检查、污垢清理以及内件更换；人孔侧配套铰接回转支架与锁紧压臂，开启时无需完全拆卸沉重的端盖，依靠铰接轴翻转即可让出检修通道，大幅降低现场运维的吊装作业量。

　　筒体顶部设置两处板式吊耳，吊耳开孔适配标准卸扣，在车间预制完成后可直接通过行车完成整体翻转、装车以及现场就位吊装，吊耳位置经过重心匹配，起吊时容器保持水平姿态，不会出现单侧倾斜磕碰接管的问题。筒体底部配置两套焊接式鞍式支座，鞍座弧面与筒体外壁完全贴合，支座下方带方形接地底板，底板预留地脚螺栓通孔，现场就位后可通过膨胀螺栓或者预埋地脚板固定在混凝土基础上；其中一侧支座设计为固定侧，另一侧预留滑动余量，可补偿容器升温升压后筒体沿轴向的热伸长量，避免热应力在支座与筒体连接角缝处累积开裂。

　　筒体周身分布多组不同规格的工艺接管：顶部居中设置带法兰的介质进出管口，可对接安全阀、压力表或者工艺进料管线；筒体侧壁上下错落布置多组小直径螺纹接管，分别作为液位计接口、排污口、放空口以及测温测压仪表接口，接管根部均做补强处理，避免开孔造成壳体局部强度削弱；底部靠近封头位置设置排净口，停机检修时可将罐内残留介质完全排空，避免积液腐蚀内壁。

　　结构设计阶段同步校核了安装边界：整体长度方向以两端封头最外点为极限尺寸，宽度方向以鞍座底板外侧为边界，高度方向从底板底面到顶部吊耳顶面标注完整占位尺寸，管道设计人员可直接据此预留设备安装空间，对接管口的标高、伸出长度以及法兰端面朝向都在模型中按实际装配位置还原，管道预制时可直接提取接管坐标完成管线碰撞检查，提前规避现场安装时管道与支腿、吊耳互相干涉的问题。

　　细节处理上，所有法兰密封面、螺栓孔圆周分布、支座筋板折弯位置都按工程制图规范完成建模，没有出现几何面重叠、装配约束冲突的问题，结构工程师可在此基础上进一步叠加壁厚校核、压力试验工况仿真，也可直接导出工程图用于车间下料、卷圆、焊接以及组对作业。
