翅片管式制冷换热蒸发器结构设计

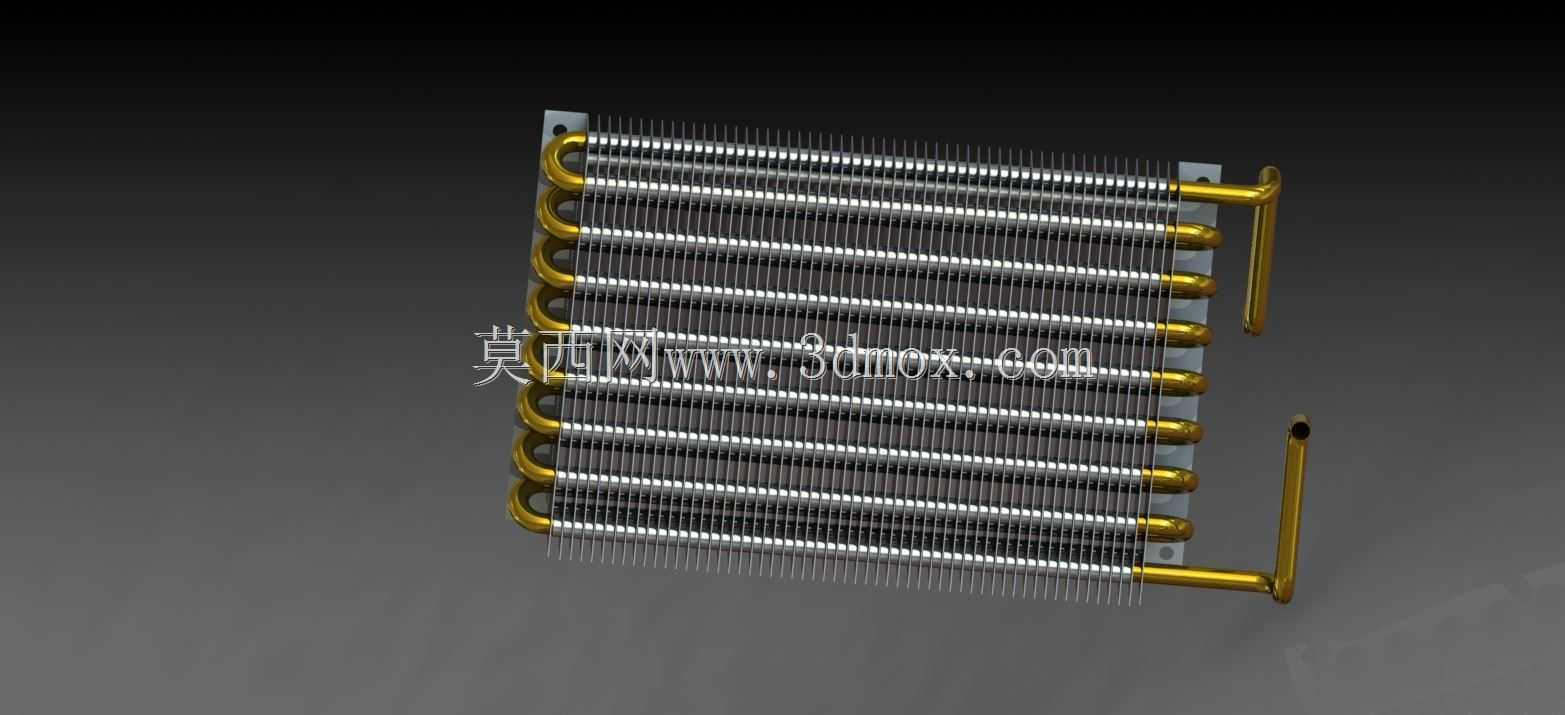

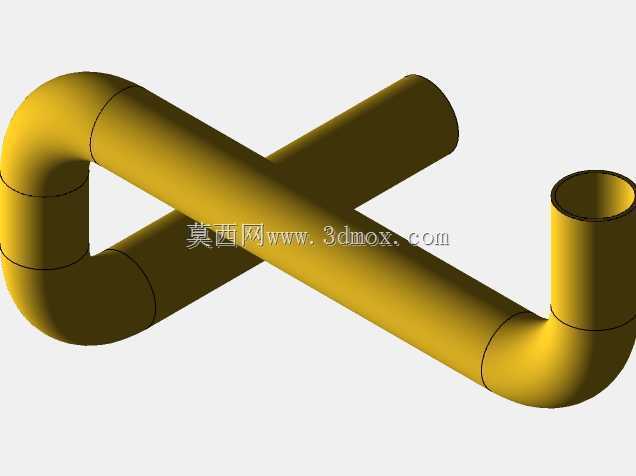

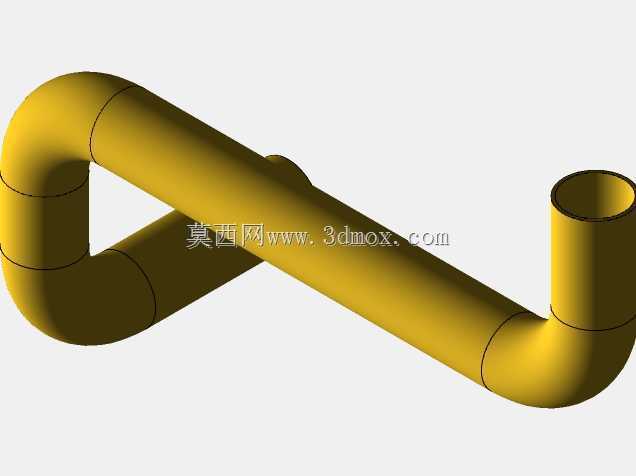

　　这款翅片管式蒸发器是制冷循环系统里的核心换热部件，日常在商用冷柜、小型冷藏展示柜、低温试验箱、户式中央空调室内侧这类需要冷量输出的场景里随处可见，核心作用是让低压低温的液态制冷剂在管路内部完成相变蒸发，通过管壁和密集翅片把流经翅片间隙的空气热量带走，实现出风降温的功能。从结构设计逻辑来看，整体采用多回程蛇形铜管路排布，这种弯折成型的管路走向是经过流阻计算确定的，既保证制冷剂在管内有足够的流程长度完成充分相变，避免未完全蒸发的液态制冷剂进入压缩机引发液击故障，又能把整体流阻控制在制冷系统压缩机吸气压力允许的范围内，不会因为管路弯折过多导致吸气压力损失过大，拉低整个制冷循环的能效比。

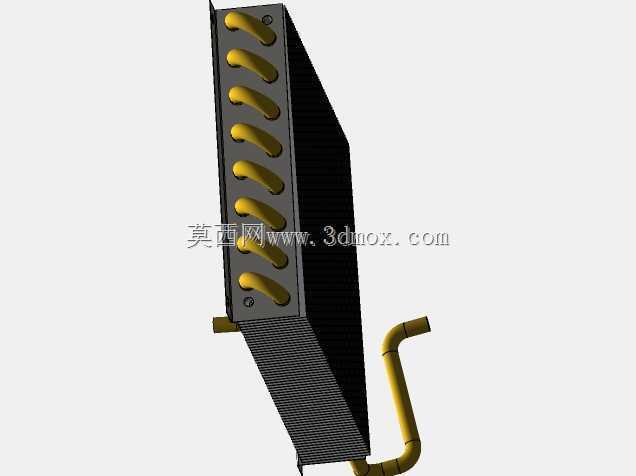

　　套在铜管外部的铝制翅片采用等间距排布，翅片上预先冲压有和铜管外径过盈配合的翻边孔，组装时通过机械胀管工艺让铜管外壁和翅片翻边紧密贴合，消除接触热阻，最大化提升导热效率；翅片表面做了平直无特殊纹路的设计，是针对结霜工况做的考量，这类蒸发器工作时表面温度经常低于空气露点甚至零度，平直翅片的间隙不容易积存凝露和结霜，即便进入化霜流程，化霜水也能顺着翅片表面快速流下，不会因为翅片纹路复杂存水导致后续结冰堵塞风路。

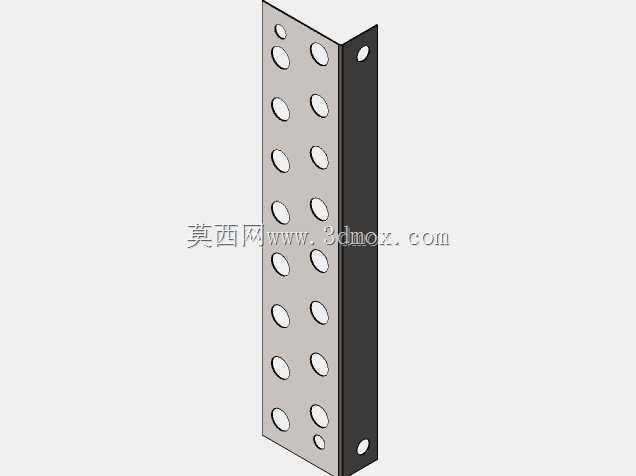

　　安装边界方面，整体结构的两侧预留了带安装孔的固定钣金支架，支架的孔位尺寸是按照常规制冷机组的安装仓尺寸匹配设计的，安装时只需要对准仓内预设的螺柱位，用螺母锁紧即可完成固定，不需要额外做结构改制；管路的进出口端都预留了足够长度的直管段，端部做了倒角处理，方便现场焊接或者快速接头对接，对接时不需要对管路做二次裁切，能减少现场施工的工作量，也能避免裁切产生的铜屑进入管路内部造成制冷系统脏堵。

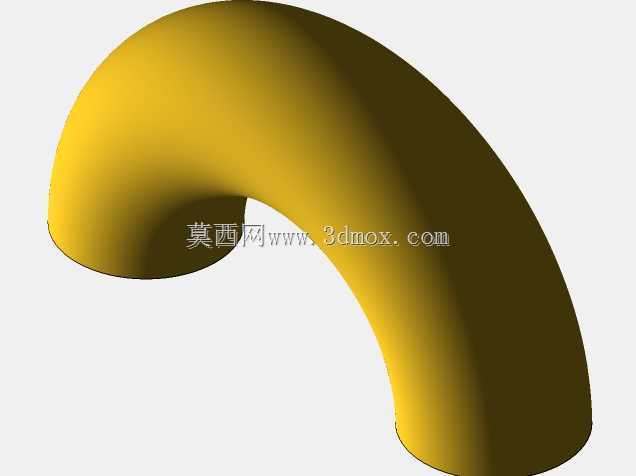

　　外形尺寸上，整体的厚度控制在较小的范围，适配薄型制冷设备的安装空间需求，宽度和高度方向的尺寸是按照额定换热量匹配的，管排数、单排管数、翅片总换热面积都是经过热工核算确定的，在额定迎面风速下，能达到设计要求的换热量，同时空气侧的阻力也能匹配常规轴流风机或者离心风机的风压参数，不需要额外选配高风压风机就能保证足够的风量穿过翅片间隙。在细节设计上，铜管的弯折处都做了圆角过渡处理，弯折半径符合铜管加工的最小弯折半径要求，不会因为弯折半径过小导致铜管内壁出现褶皱、截面变形，影响制冷剂的流通顺畅度；翅片的边缘做了压边处理，避免组装和安装过程中翅片边缘划伤操作人员，同时也能提升翅片整体的结构强度，不会因为风压长期作用出现翅片倒伏的问题，长期使用也能保证风路的通畅。另外，进出口管路的伸出位置做了错位设计，和常规制冷系统的节流装置、压缩机吸气口的排布位置适配，连接管路时不需要做过多的弯折走管，能减少管路接头数量，降低制冷剂泄漏的风险。
