方形截面梁80X80X50静力受力仿真分析

项目分类:变压器 发布时间:2024-12-23 ID:863560
  • 方形截面梁80X80X50静力受力仿真分析
  • 方形截面梁80X80X50静力受力仿真分析

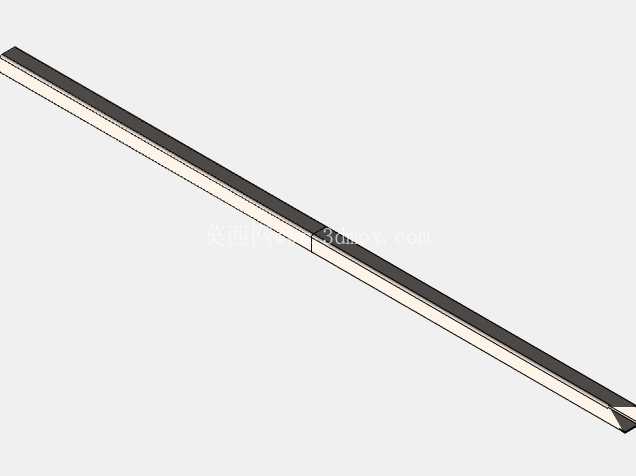

  在常规机械结构承载设计环节,方形截面梁是设备机架、支撑工装、输送线承重段最常用的基础承载构件,这类构件的受力变形量、应力集中区域直接决定整套设备的运行稳定性与服役寿命,很多现场出现的机架焊缝开裂、支撑段下挠超标、连接位螺栓断裂问题,追根溯源都是前期设计阶段未对梁体做精准的受力校核,仅凭经验选取截面参数导致的。本次针对截面尺寸80mm×80mm、长度方向取50mm特征段的方形梁做静态受力模拟,核心是还原梁体在典型简支承载工况下的内力分布规律,为同规格梁体的跨距布置、载荷上限设定、加强筋位置规划提供可落地的量化参考。从实际工程应用场景来看,这类方形梁常被用在中小型自动化设备的底部支撑框架、电子生产流水线的侧梁承托段、小型检测设备的工作台支撑梁,以及变压器配套安装支架的主承载段,这类场景的共性是载荷分布相对均匀,不会出现极端冲击载荷,但对长期承载下的变形量控制要求较高,一旦梁体下挠量超过安装公差要求,就会导致上方安装的精密对位组件、检测传感器出现位置偏移,直接影响设备的运行精度。

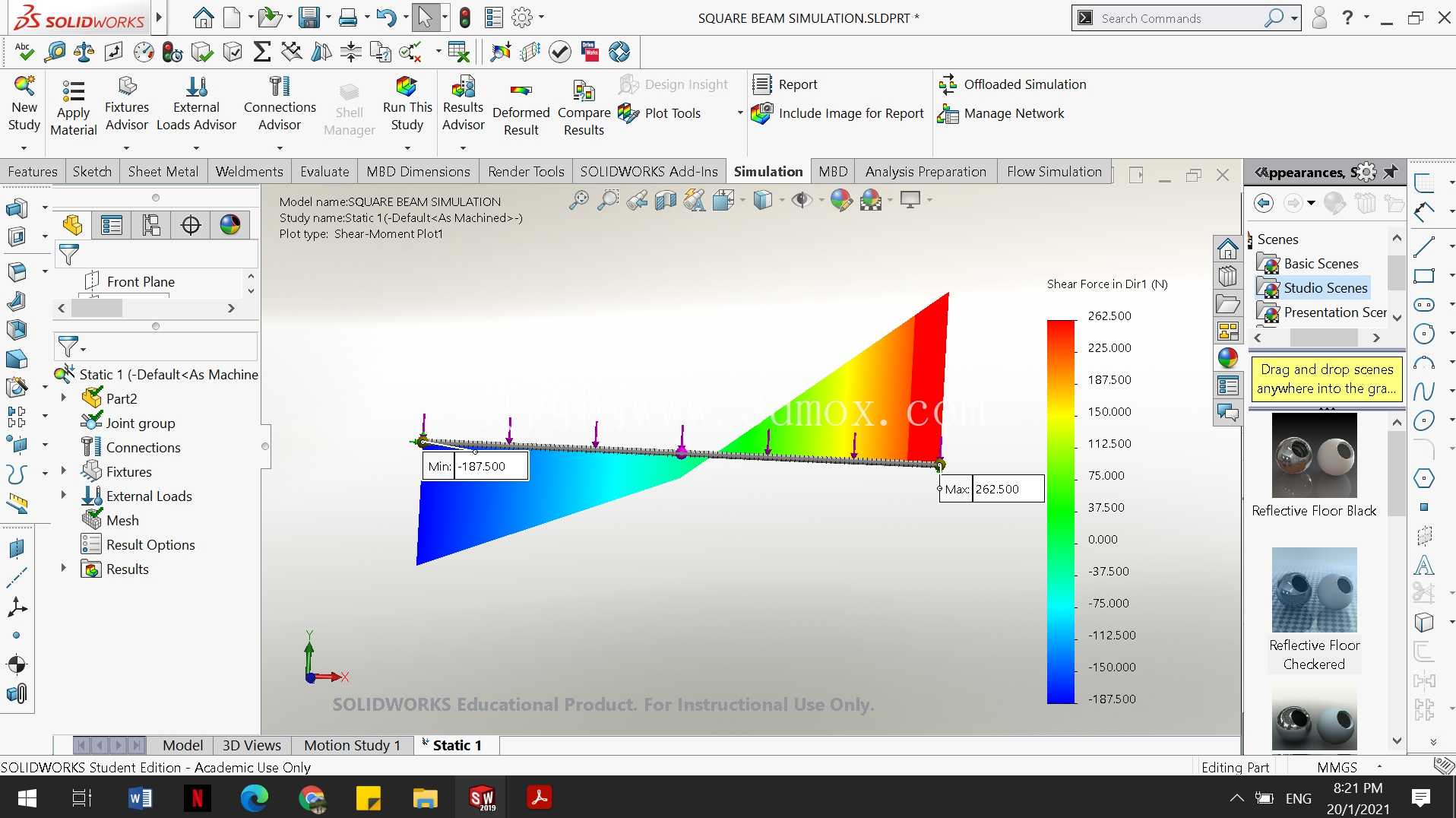

  做这类静态模拟时,首先要明确梁体的约束边界,常规安装场景下梁体两端多采用螺栓锁紧在立柱或安装座上,模拟时会根据实际锁紧状态设定对应约束,避免出现过约束导致的应力计算失真,同时载荷施加要贴合实际工况,不能简单套用集中载荷,要根据梁体上方安装的组件重量分布,对应施加均布载荷或局部集中载荷,才能让仿真结果和实际受力状态匹配。从仿真输出的结果来看,梁体的剪力分布呈现两端靠近约束位置数值最高、向跨中位置逐步递减的规律,而弯矩分布则是跨中区域数值最高、向两端约束位置逐步降低,这一分布规律和材料力学中简支梁的内力分布理论完全吻合,同时通过云图可以直观看到应力集中的具体位置,主要出现在梁体和安装座连接的边缘位置,这也和现场实际故障出现的位置高度一致,针对这一特征,实际设计时可以在连接位置增加三角加强筋,或者在梁体端部做局部加厚处理,就能有效降低应力集中系数,提升梁体的承载能力。在外形尺寸与安装边界的匹配上,80mm×80mm的方形截面属于中小型承载梁的常用规格,配套的安装座连接孔位、端面连接法兰尺寸都已经形成了比较通用的选型规范,做设计时不需要额外定制特殊连接件,直接选用标准规格的角码、螺栓即可完成装配,能有效降低加工与采购成本;50mm的特征段长度选取,是因为在该长度下可以清晰呈现梁体截面的应力传递路径,不会因为段长过短导致边界效应影响仿真结果,也不会因为段长过长导致非特征区域的计算冗余,能在保证计算精度的前提下提升仿真效率。

  很多结构设计人员在做梁类构件选型时,往往只参考材料手册里的截面抗弯模量参数,忽略了实际安装约束带来的应力变化,比如同样截面的梁,两端采用全焊接固定和采用单螺栓铰接的约束状态下,实际能承受的最大载荷差距能达到30%以上,通过这类静态仿真模拟,可以把安装约束、载荷分布、材料属性这些实际影响因素都纳入计算范畴,得到的结果比纯理论计算更贴近实际使用状态。另外在做这类梁体设计时,还要考虑梁体自身重量带来的附加载荷,尤其是跨距较大的布置场景,自身重量带来的弯矩占比会随着跨距增大而提升,如果忽略这部分载荷,很容易导致实际使用时的变形量超出设计预期。

  针对剪力较大的梁端位置,除了增加加强筋之外,还可以在连接位置采用圆角过渡的结构设计,避免直角位置的应力突变,而针对弯矩较大的跨中位置,如果需要进一步提升承载能力,可以在梁体内部增加局部加强衬板,不需要整体更换更大截面的梁体,就能在控制成本的前提下提升承载性能。这类静态模拟的结果,还可以直接为后续的梁体拓扑优化提供数据支撑,根据应力云图的分布,在应力水平较低的区域做局部减重设计,在应力集中的区域做局部加强,实现承载能力和自身重量的最优平衡,这对于需要控制整体重量的移动类设备、高空安装的支撑结构来说尤为重要。在实际的工程验证环节,仿真得到的应力、变形数据还可以和现场应变片测试的结果做对标,不断修正仿真参数,让后续的同类型构件仿真计算精度进一步提升,减少实物样机的测试次数,缩短整个产品的研发周期。
